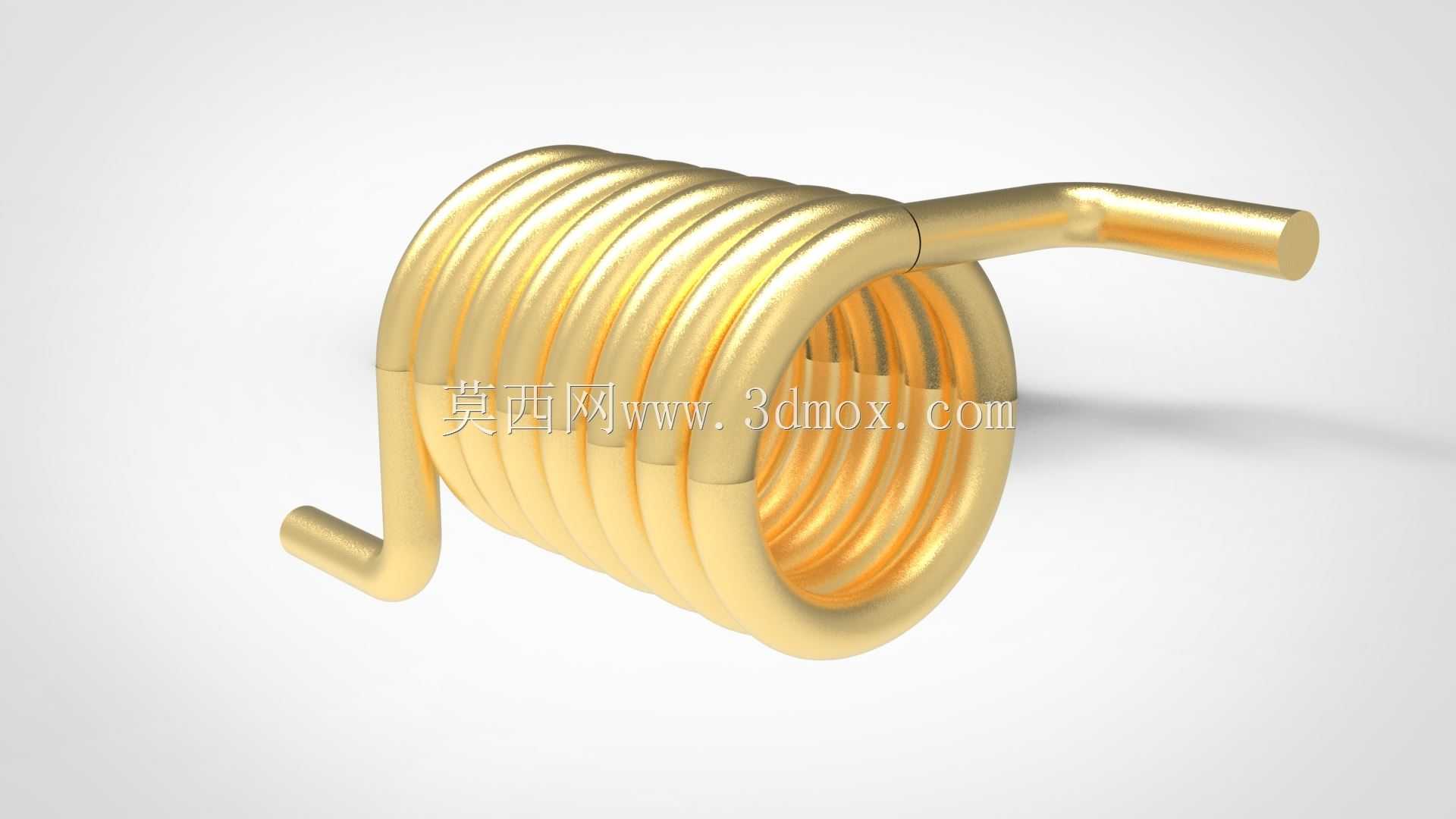

带侧置挂钩的圆柱螺旋拉伸弹簧结构

　　在各类需要提供复位拉力、张紧维持、载荷缓冲的机械结构场景中，拉伸弹簧是应用频次极高的弹性基础构件，小到精密仪器内部的触点复位结构，大到工业设备的门体回弹、传动带张紧机构，都能见到这类构件的身影。本次呈现的这款带侧置挂钩的圆柱螺旋拉伸弹簧，区别于常规两端同轴挂钩的拉簧结构，其两端挂钩从弹簧本体的切线方向弯折伸出，适配安装空间受限、拉力作用方向与弹簧轴线存在偏移的特殊装配场景，避免常规直钩拉簧在偏载工况下出现的挂钩根部应力集中、过早疲劳断裂的问题。

　　从功能特性来看，这款拉簧采用等节距密圈螺旋结构设计，弹簧圈在自由状态下相互贴合，初始预紧力可通过端部挂钩的弯折角度、圈间贴合度进行适配调整，当承受轴向拉力时，圈间间隙逐步拉开，弹性变形量与所受拉力在有效行程内保持线性对应关系，可稳定提供持续的回弹力。端部的90度弯折挂钩采用与弹簧本体同材质的金属线材一体弯折成型，挂钩根部做了圆弧过渡处理，没有尖锐的应力集中切口，能有效分散拉力作用下的局部应力，延长循环载荷下的使用寿命。挂钩的平直段长度经过适配设计，既可以卡入设备预设的挂装销柱，也能穿过安装板的预留孔位实现固定，适配多种常见的安装固定形式。

　　设计过程中，首先需要根据实际工况的拉力需求、允许安装空间确定弹簧的中径、线径与有效圈数：线径决定了弹簧的刚度，线径越大，相同变形量下能提供的拉力越大；弹簧中径需要匹配安装区域的径向空间，避免弹簧伸缩过程中与周边结构件发生剐蹭干涉；有效圈数则直接关联弹簧的最大允许拉伸量，圈数越多，可提供的弹性行程越长，同时刚度会相应降低。端部挂钩的弯折位置特意避开了弹簧端部的支撑圈位置，从有效圈的末端直接切线延伸弯折，避免支撑圈与挂钩衔接处的硬折角造成应力突变，挂钩的弯折半径控制在线径的2倍以上，减少弯折处的加工残余应力。

　　从安装边界来看，这款拉簧的径向安装尺寸需要预留出弹簧外径1.2倍以上的空间，避免弹簧受拉时径向膨胀剐蹭周边构件；轴向安装尺寸需要根据弹簧自由长度、预设初始拉伸量、最大工作拉伸量综合计算，初始拉伸量一般设置为最大允许变形量的10%-15%，保证弹簧在装配后始终处于张紧状态，不会因为设备振动出现松脱；最大工作拉伸量不能超过弹簧弹性极限对应的变形量，避免出现塑性变形导致弹力失效。挂钩部分的安装销柱直径需要匹配挂钩的内圈间隙，一般间隙控制在0.2mm-0.5mm之间，既保证安装便捷，也避免间隙过大造成工作过程中弹簧晃动、产生额外冲击载荷。

　　在实际应用场景中，这类侧钩拉簧常被用于传感器内部的张紧复位结构、小型设备的舱门回弹机构、传动系统的皮带张紧辅助结构、健身器材的阻力提供构件等场景，相比普通拉伸弹簧，其侧出的挂钩可以在不改变弹簧主体安装位置的前提下，适配不同方向的拉力作用点，减少装配过程中需要额外增设的导向构件，简化整体结构设计。建模过程中需要重点关注螺旋线的生成参数与挂钩扫掠路径的平滑衔接，保证圈间贴合度符合设计要求，挂钩过渡处的曲面连续无突变，为后续的有限元应力分析、工程图导出提供准确的模型基础，也能直接导入装配环境中做干涉检查，验证安装空间是否满足使用要求。
