带键槽单排链轮精密传动结构设计

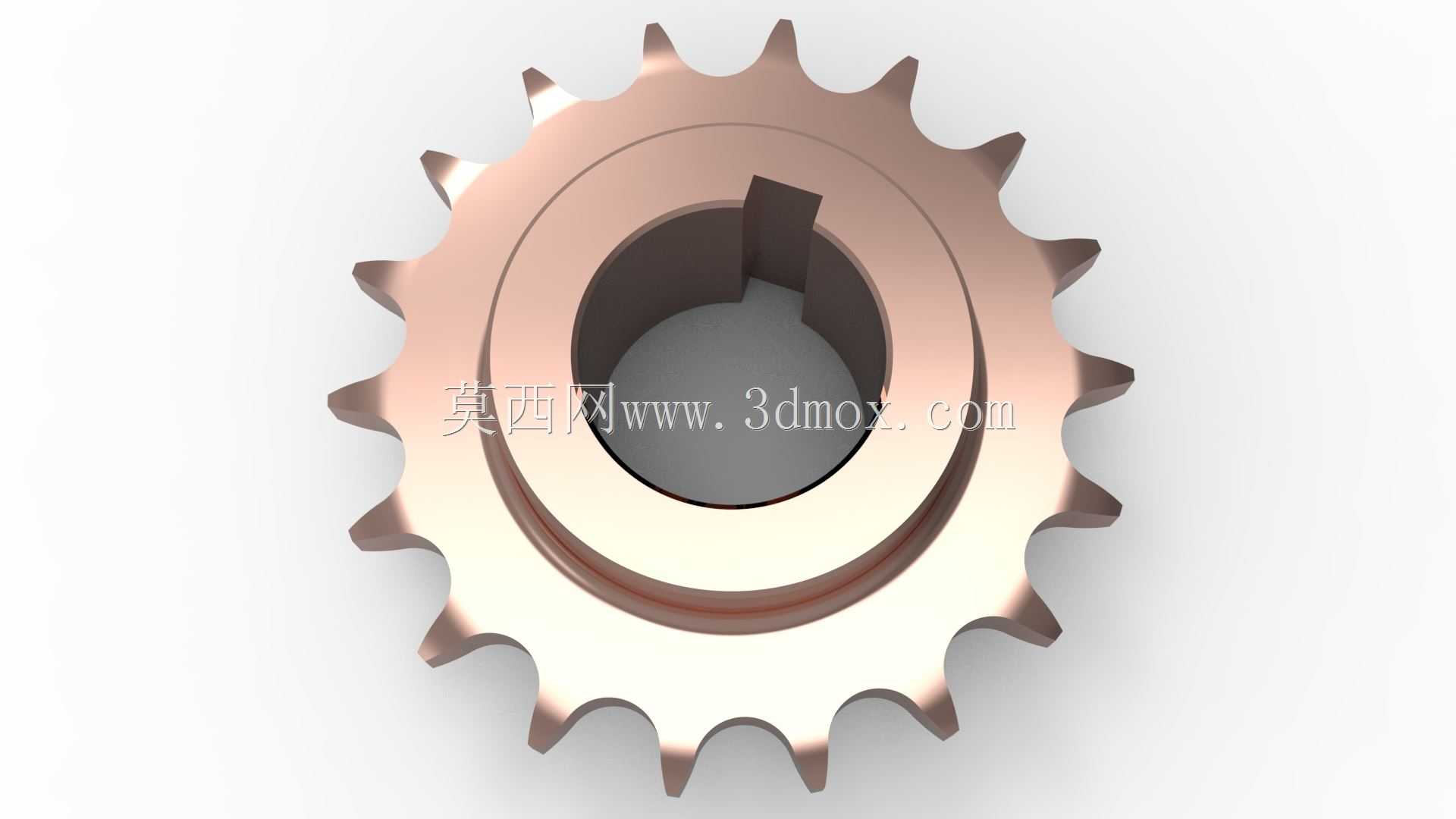

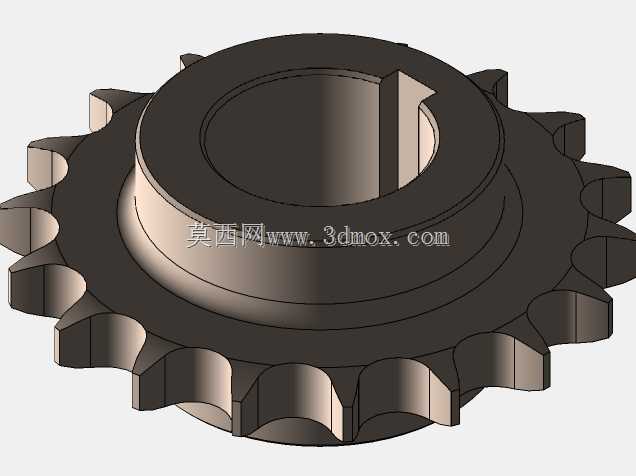

　　在各类链传动系统的设计选型环节，链轮的结构合理性直接决定整套传动机构的运行寿命与传动效率，这款带键槽的单排链轮结构，是针对中小载荷定比传动场景开发的通用传动零件，适配常规短节距精密滚子链的啮合需求，可广泛应用在轻工输送线、小型农机传动组、机床辅机进给机构、自动化生产线的动力传递单元中。从实际安装适配的角度看，这款链轮的内孔采用带平键键槽的直孔设计，安装时可直接与同直径的传动轴配合，通过平键传递扭矩，避免轴与轮毂之间出现相对转动，键槽的尺寸公差按照常规传动配合的精度要求设计，既保证装配时的顺畅度，也能在额定载荷下不会出现键侧压溃的问题。轮毂部分做了加厚处理，相比薄型片式链轮，加厚的轮毂可以提升与轴的配合长度，增大接触面积，

　　降低轴孔配合面的比压，即使在频繁正反转的传动工况下，也能减少轮毂的偏磨风险，延长整体的更换周期。轮齿部分的齿形按照标准链传动的啮合轮廓设计，齿廓曲线做了平滑过渡处理，能保证链条在啮入、啮出轮齿的过程中不会出现卡滞、跳齿的问题，齿面的过渡圆角可以减少链条滚子与齿面的接触应力，降低运行过程中的冲击噪音，同时减少齿面的异常磨损。在设计建模的过程中，首先需要根据适配的链条节距、滚子直径确定链轮的基本参数，包括分度圆直径、齿顶圆直径、齿根圆直径，再结合传递扭矩的大小计算轮毂的厚度、内孔直径以及键槽的尺寸，轮齿的阵列需要保证齿距的均匀性，避免因齿距误差导致的传动脉动，影响传动平稳性。从安装边界来看，这款链轮的轴向尺寸紧凑，

　　轮毂端面没有多余的突出结构，安装时不需要额外预留过多的轴向空间，适合安装在空间受限的传动腔体内，齿顶圆的外轮廓没有尖锐棱角，装配过程中不会划伤操作人员或者周边的管线、密封件。在实际使用场景中，这类链轮常搭配张紧机构使用，合理的齿形设计可以降低链条运行时的多边形效应，减少传动过程中的速度波动，对于输送线类的应用，平稳的传动可以避免输送面上的物料出现移位、倾倒的问题；对于机床辅机类的应用，稳定的传动比可以保证进给动作的定位精度，减少传动误差累积。建模过程中对轮齿与轮毂的过渡位置做了圆角处理，避免应力集中，在链轮承受冲击载荷时，过渡位置不会因为应力集中出现裂纹，提升零件的结构强度。链轮的中心通孔与键槽的位置度做了严格约束，

　　保证安装后链轮的径向跳动量控制在合理范围内，避免运行过程中出现链条偏摆、侧边磨损的问题，减少链条的非正常损耗。这类单排链轮的结构通用性强，只要匹配对应节距的链条与对应直径的传动轴，就可以快速替换到现有设备中，不需要对周边安装结构做额外修改，在设备维护更换时可以大幅缩短停机时间。从传动特性来看，链传动本身适合中心距较大的传动场景，这款链轮的齿形设计可以保证在合理的中心距范围内，链条与轮齿的啮合包角满足传动要求，不会出现脱链的问题，即使在低速重载的工况下，也能可靠传递动力。
