金属基座塑胶拉片拉链头结构设计

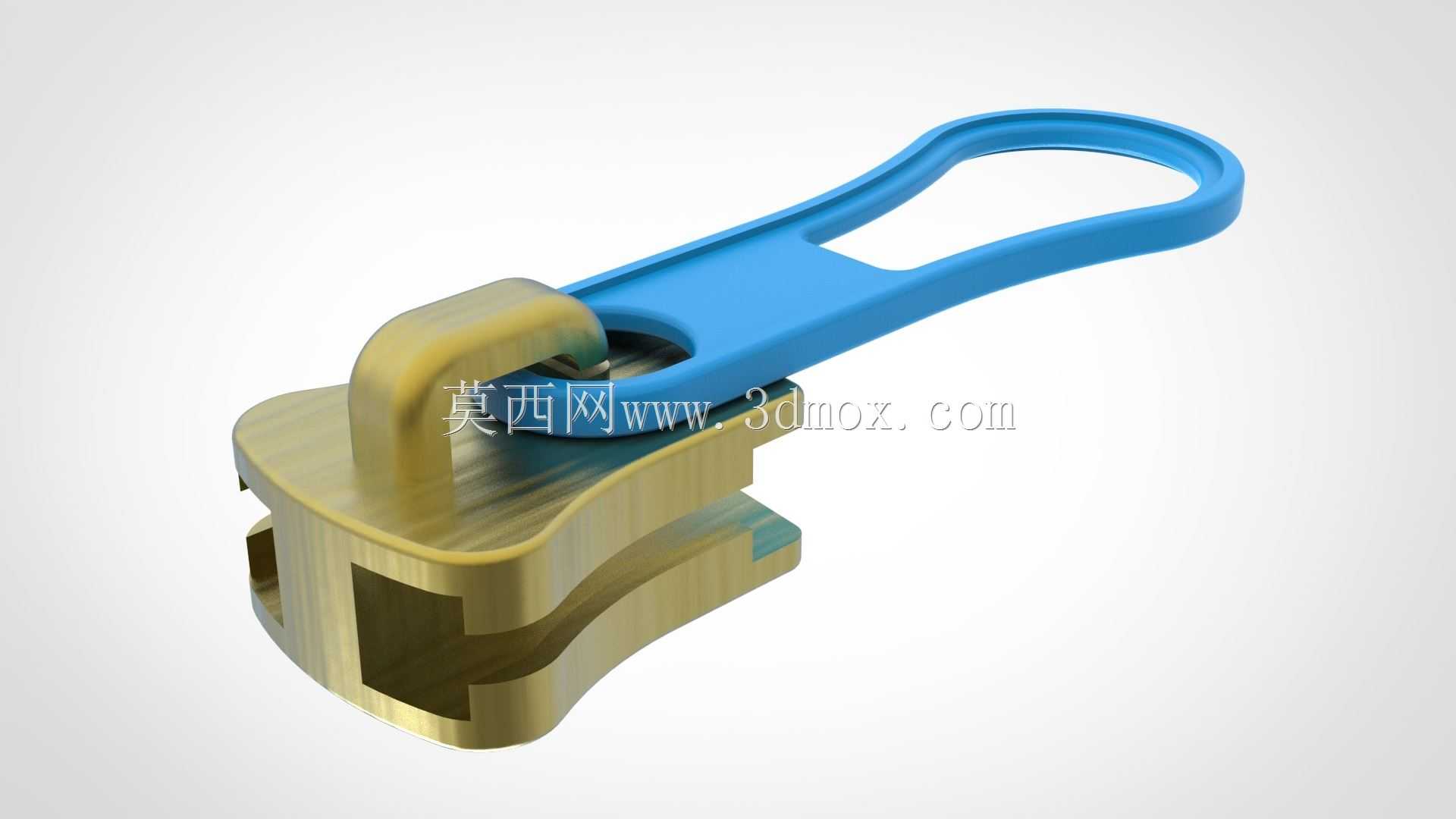

　　日常接触的箱包、户外服饰、防水工装等产品上，拉链头是直接决定开合体验的核心接触构件，很多户外装备、工业防护工装的拉链失效问题，最终都能追溯到拉链头的结构设计缺陷——比如低温环境下拉片脆断、反复拉合后基座夹链、拉片与基座连接位松脱等问题，都是结构设计阶段没有匹配实际使用场景导致的。这款拉链头采用金属基座搭配塑胶拉片的组合结构，首先从材质匹配上做了针对性优化：基座部分采用锌合金压铸成型，表面做钝化防锈处理，适配拉链链牙的啮合槽做了0.15mm的单边间隙预留，既保证拉合过程中链牙能顺畅进入啮合位，不会出现卡滞、跳牙问题，又能避免间隙过大导致的锁止失效。基座的内腔轮廓完全匹配常规3号、5号树脂或金属链牙的齿形轮廓，

　　两侧的导向翼做了15度的导入倒角，拉合过程中即使链牙存在轻微错位，也能顺着导向翼滑入正确啮合位置，不会出现硬卡导致的链牙崩断或者基座变形。拉片部分采用改性PP材质注塑成型，环形握持位做了符合人体工学的弧度处理，握持区域的截面厚度控制在3.2mm，既保证手指捏持时的受力舒适度，戴薄款劳保手套操作时也能顺利穿入拉环施力，不会出现手套勾挂或者施力打滑的问题。拉片与基座的连接采用转轴式铰接结构，转轴位的配合间隙控制在0.1mm，拉片可以绕转轴做180度范围内的自由翻转，不管是从正面还是侧面施力，都能顺畅带动基座沿链牙滑动，不会出现拉片别劲导致的拉合卡顿。连接位的金属转轴做了滚花处理，与塑胶拉片的安装孔采用过盈配合，过盈量控制在0.08mm，

　　既保证装配后转轴不会从拉片上松脱，又不会因为过盈量太大导致塑胶件装配时出现应力开裂。从安装边界来看，这款拉链头的基座总宽度适配对应型号拉链的布带宽度，基座两侧的压边宽度为2mm，装配后刚好压住拉链布带的边缘，不会出现布带脱边或者基座左右窜动的问题；拉片翻折到与基座贴合状态时的总厚度为8.5mm，适配大部分箱包、服饰的拉链安装位空间，不会因为拉链头厚度过大导致拉链闭合后与外层面料产生干涉。针对不同使用场景的适配性，这款结构也做了冗余设计：金属基座的表面处理层可以耐受-20℃到60℃的环境温度区间，不会因为低温导致镀层脆裂，也不会因为高温出现基座变形；塑胶拉片的材质添加了抗UV助剂，户外长期暴晒也不会出现材质变脆、褪色问题，

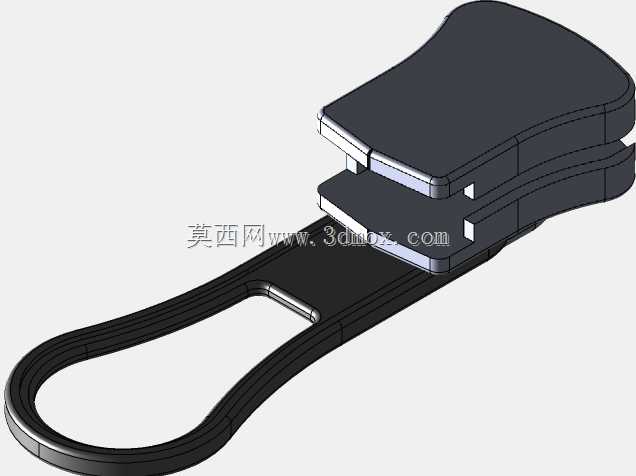

　　铰接位的磨损量经过反复拉合测试，拉合一万次后铰接位的间隙增量不超过0.05mm，不会出现拉片松旷晃荡的问题。实际结构建模过程中，需要重点关注基座内腔的齿形导向面的曲面连续性，不能出现折线或者陡变的轮廓，否则拉合过程中会出现明显的顿挫感；拉片的握持位边缘全部做R0.8mm的圆角处理，避免尖锐边缘划伤手指或者勾挂面料纤维；铰接位的转轴两端做压铆处理，压铆后的端头直径比转轴直径大0.5mm，保证转轴不会从基座的铰接孔中脱出，压铆过程中要控制压铆力，避免压力过大导致基座的铰接耳出现变形开裂。很多同类产品在设计时容易忽略拉片翻转的角度限位，这款结构在基座的铰接位上方做了两个微小的限位凸台，拉片翻转到最大角度时会被凸台挡住，不会出现拉片过度翻转抵到基座表面导致的施力角度别扭问题，不管是横向拉合还是纵向拉合，都能保持顺畅的施力手感。
