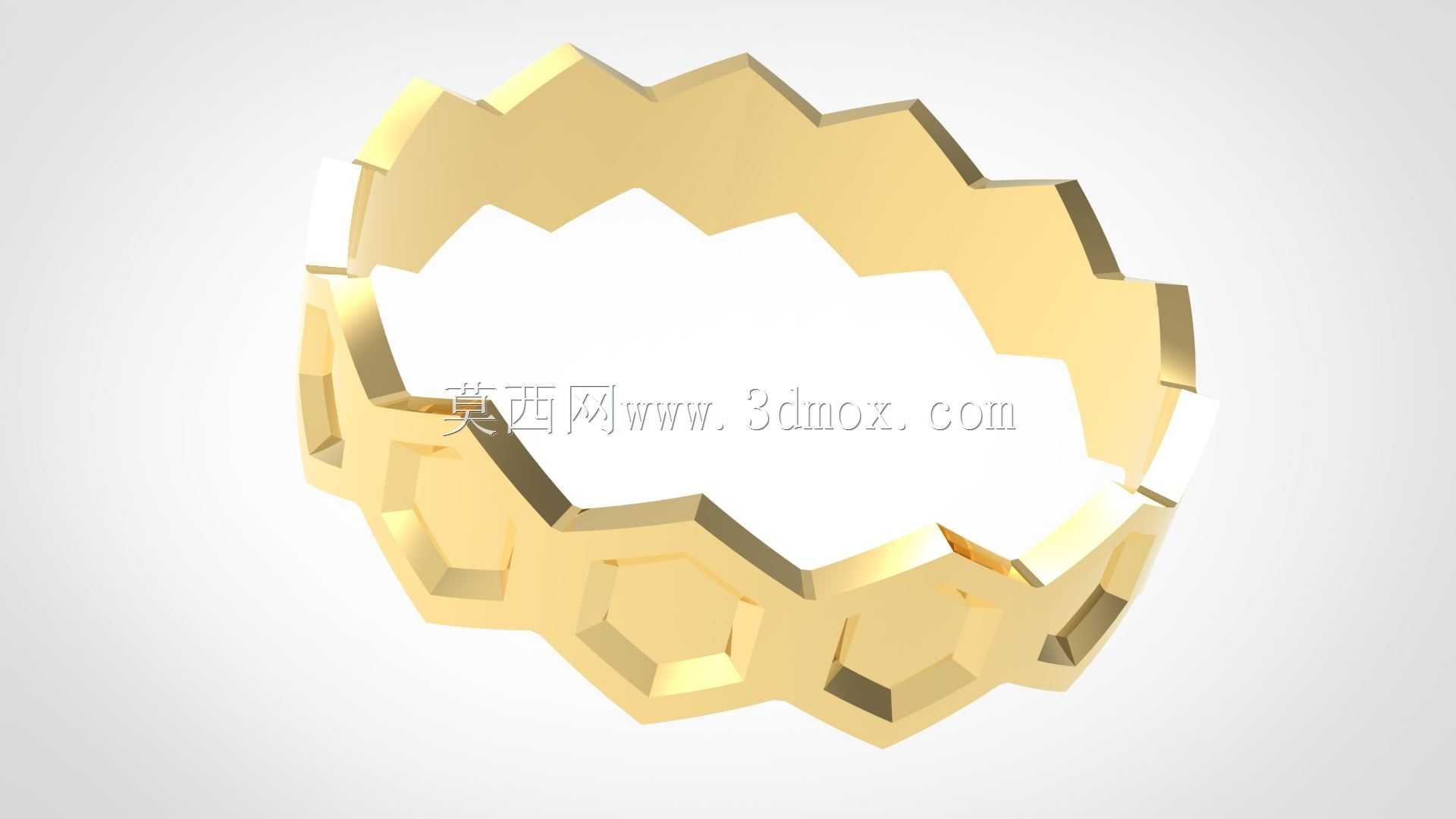

带六边形凹纹的锯齿边环形结构件

　　这款环形结构件在设计之初，就瞄准了小载荷传动定位、装饰性机械包覆、精密仪器限位这三类核心应用场景，区别于常规光滑面圆环，其结构上做了两处针对性的优化，一处是外环面做了连续的锯齿状凸起轮廓，另一处是环身侧壁均匀排布了内凹的六边形腔体，两处结构并非单纯为了造型辨识度，而是各自承担明确的工程作用。先讲外环的锯齿边结构，在需要手动微调的仪器调节环场景里，锯齿边的凸起棱线可以大幅增加手指接触时的静摩擦力，不需要额外包覆防滑橡胶套，就能实现无打滑的精细角度调节，哪怕是操作人员戴薄款丁腈防护手套操作，也能获得足够的触感反馈，不会因为接触面光滑出现调节过位的问题；如果是作为轻载传动的定位环使用，锯齿边可以和配套的棘爪结构配合，实现单向步进的卡位，

　　不需要额外加工齿槽，就能满足小扭矩下的止退需求，减少配套零件的加工工序。再看环身的六边形内凹结构，这部分结构首先是做了等壁厚设计，整个环身的实体厚度偏差控制在0.2mm以内，不会因为局部壁厚差过大，在金属压铸或者3D打印成型时出现缩孔、变形的问题；其次六边形的内凹腔体一方面可以降低整个零件的自重，同外径尺寸下，比实心光滑环重量降低37%左右，对于有轻量化要求的便携式仪器、小型穿戴式设备来说，这个重量控制的优势非常明显，另一方面内凹的六边形结构可以作为预装定位的卡位，安装时可以用六角扳手插入对应凹位，实现环件的周向定位拧紧，不需要额外设计装夹卡口，简化安装流程。从安装边界来看，这款环形件的设计预留了足够的装配公差带，内环面做了0.

　　1mm的安装导向倒角，压装配套轴件时不会出现卡边、刮伤轴表面的问题，外环的锯齿凸起高度控制在1.5mm，不会因为凸起过高占用过多的径向安装空间，相邻两个锯齿的过渡圆角做了R0.3的处理，没有尖锐的棱角，安装操作时不会划伤操作人员的手部，也不会在长期使用过程中因为应力集中出现棱边崩裂的问题。在结构强度校核层面，环身的六边形凹腔之间的连接筋宽度做了针对性的加厚处理，哪怕是承受径向120N的挤压力，连接筋位置的形变率也低于0.1%，完全满足小载荷工况下的长期使用需求，不会因为反复装夹或者长期受力出现结构开裂。另外这个结构的表面处理适配性很强，不管是做镀金、阳极氧化还是喷塑处理，锯齿边和六边形凹位的转角位置都做了圆弧过渡，不会出现涂料堆积、

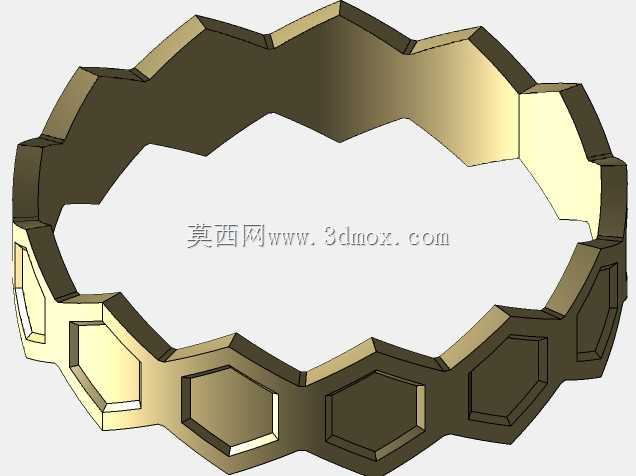

　　镀层不均的问题，外观一致性表现优异，既可以作为仪器内部的功能结构件，也可以作为外露的装饰性功能件使用，不需要额外做表面二次修整。在建模逻辑上，这个结构采用参数化草图驱动，先绘制内环的基准圆，再阵列排布六边形的凹腔轮廓，之后通过拉伸切除生成基础环身，最后在外环轮廓上阵列锯齿凸起特征，所有特征都做了全参数关联，如果需要调整环的内径、外径或者六边形凹腔的数量、深度，只需要修改对应草图的尺寸参数，就能快速生成新的规格版本，不需要重新绘制整体结构，对于系列化产品的设计迭代来说效率很高。需要注意的是，这款环件不适合大扭矩的传动场景，因为锯齿结构的高度有限，大载荷下容易出现棘爪滑脱的问题，更适合仪器仪表调节、小型设备装饰包覆、轻载定位止退这类对操作手感、外观质感有要求，载荷水平不高的应用场景，安装时建议采用过渡配合压装，不要用过盈量过大的装配方式，避免环身的六边形凹腔位置因为挤压应力过大出现形变。
