复古蓝壳拉杆天线老式CRT电视机结构

　　做复古场景展陈、怀旧主题装置搭建的时候，这类老式CRT电视机是出镜率极高的道具，不少商业美陈、影视置景、复古主题展馆的布置里，都需要还原这类上世纪中后期普及的家用接收设备的外观与结构细节，建模时如果只做个方盒子外壳，远看能凑数，近看就会缺失很多真实产品的结构特征，完全达不到置景的精度要求。

　　从实际使用场景来看，这类电视机是早期家庭接收无线广播电视信号的核心终端，摆放在客厅、值班室、单位活动室的桌面或矮柜上，不需要额外预埋信号线路，靠顶部的两根拉杆天线就能捕捉空间里的射频信号，调整天线的长度、张开角度就能改善画面的雪花噪点情况，是那个年代家庭信息获取、休闲娱乐的核心载体。

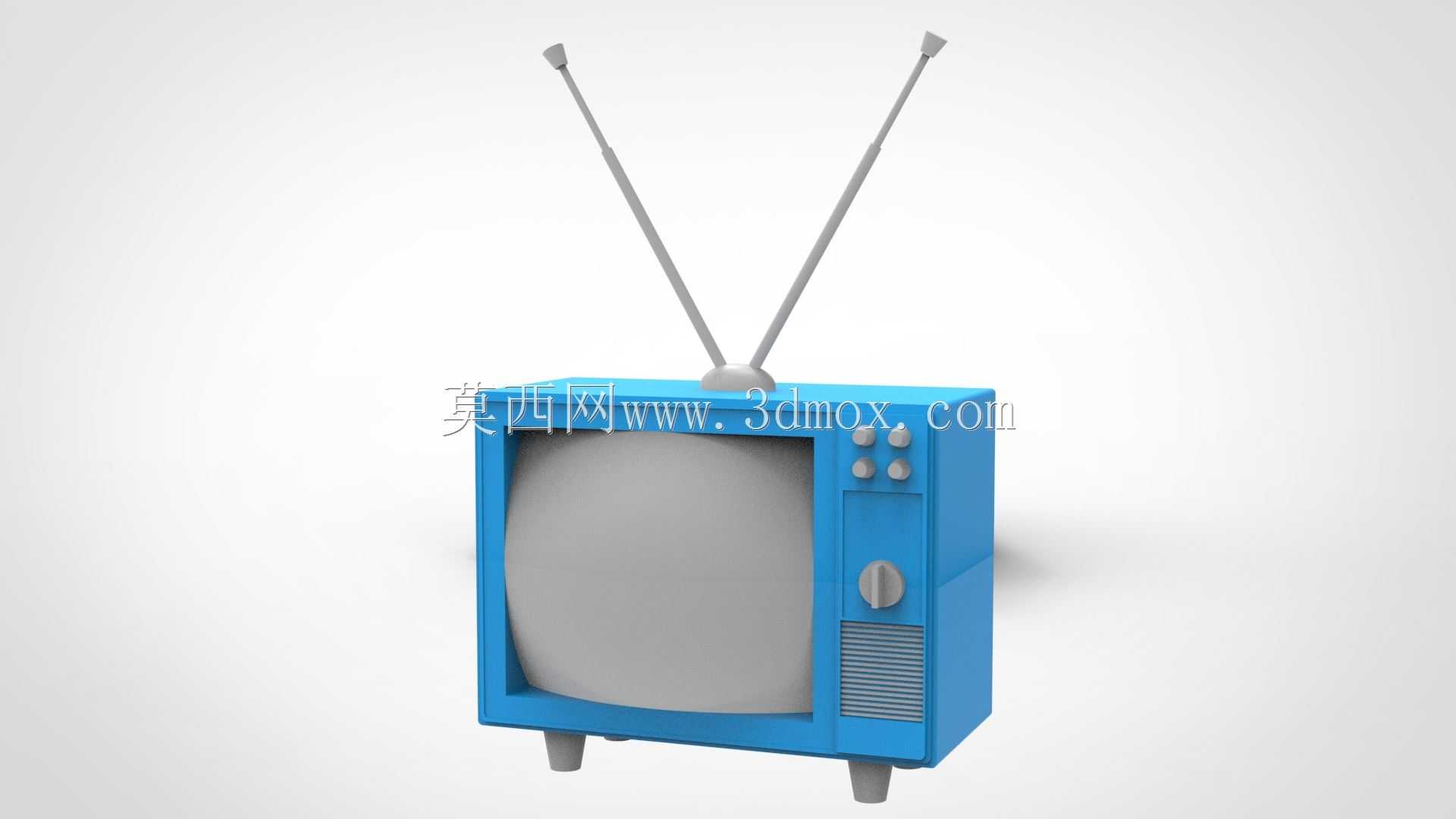

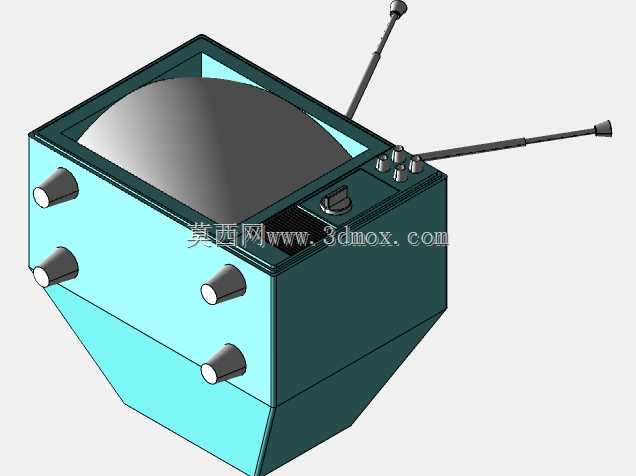

　　建模时首先要理清整机的结构分区：机身主体采用方正的硬质塑料壳体，前侧是内凹的CRT显像管安装位，屏幕周边有一圈凸起的壳体边框做防护，避免日常擦拭、磕碰直接损伤显像管玻璃面；机身右侧是控制区域，上下排布两个调谐旋钮，分别负责频道选择与音量调节，旋钮下方是横向开槽的扬声器出声格栅，格栅的开孔要做通透的结构处理，不能只做表面贴图，否则近距离渲染时会出现明显的失真。顶部的两根拉杆天线是这类机型最具辨识度的结构，天线根部是可多维度转动的铰接底座，天线杆采用多节可伸缩的金属薄壁管结构，完全拉出时长度接近机身高度的1.5倍，收拢时可以贴靠在机身顶面，建模时要还原每节杆的直径差、根部的铰接限位结构，不能做成两根固定角度的直杆，否则完全体现不出拉杆天线的可调特性。机身底部有四个凸起的橡胶支脚，支脚高度约10mm，把机身抬离支撑面，既可以避免壳体底部直接摩擦桌面造成磨损，也能给机身底部的散热缝隙留出通风空间，防止长时间工作时机身内部积热。

　　从安装边界来看，这类机型的整机宽度约350mm，深度约300mm，高度不含天线约280mm，摆放时需要预留至少400mm见方的桌面承载空间，天线完全竖起时顶部高度会达到700mm左右，上方不能有遮挡物，避免影响信号接收，也防止剐蹭天线造成铰接部位损坏。机身后侧是凸起的显像管尾座区域，整体比前侧壳体突出约80mm，贴墙摆放时要留出这个突出量的间隙，不能完全贴死墙面，否则会挤压后侧的电源线、信号接口，也会影响后侧散热孔的空气流通。

　　结构设计上，这类电视机的壳体采用前后壳扣合的结构，前壳集成屏幕边框、控制旋钮安装位、扬声器格栅，后壳集成散热孔、电源线出口、天线底座安装位，前后壳通过侧边的卡扣与底部的螺丝紧固，装配时先把显像管、调谐组件、扬声器、电路板固定在前壳的安装柱上，再扣合后壳锁紧紧固件即可，整体装配逻辑简单，维修时拆开后壳就能直接接触到所有内部元器件，符合那个年代家电的易维修设计思路。控制旋钮的阻尼结构也要在建模时有所体现，旋钮与壳体之间预留1mm左右的装配间隙，旋钮表面做滚花纹理，增加旋转调节时的摩擦力，避免调节时打滑。

　　做场景适配的时候，这类模型可以直接用于复古家居场景搭建、年代主题展馆的展陈道具建模、影视动画的年代场景资产，也可以作为复古潮玩设计的参考原型，结构上还原的细节越充分，在不同渲染场景下的真实感就越强，不会出现穿帮问题。需要注意的是，显像管部分的玻璃材质要做轻微的弧面处理，早期CRT屏幕并不是完全平面的，而是带有一定的球面弧度，屏幕边缘比中心位置稍微靠后，这个细节如果忽略，整个模型的年代感就会大打折扣。另外机身外壳的边角都做了小圆角过渡，没有尖锐的直角，符合当时家电产品的安全设计要求，避免日常使用时磕碰伤人。
