英规三脚式手机充电插头结构设计

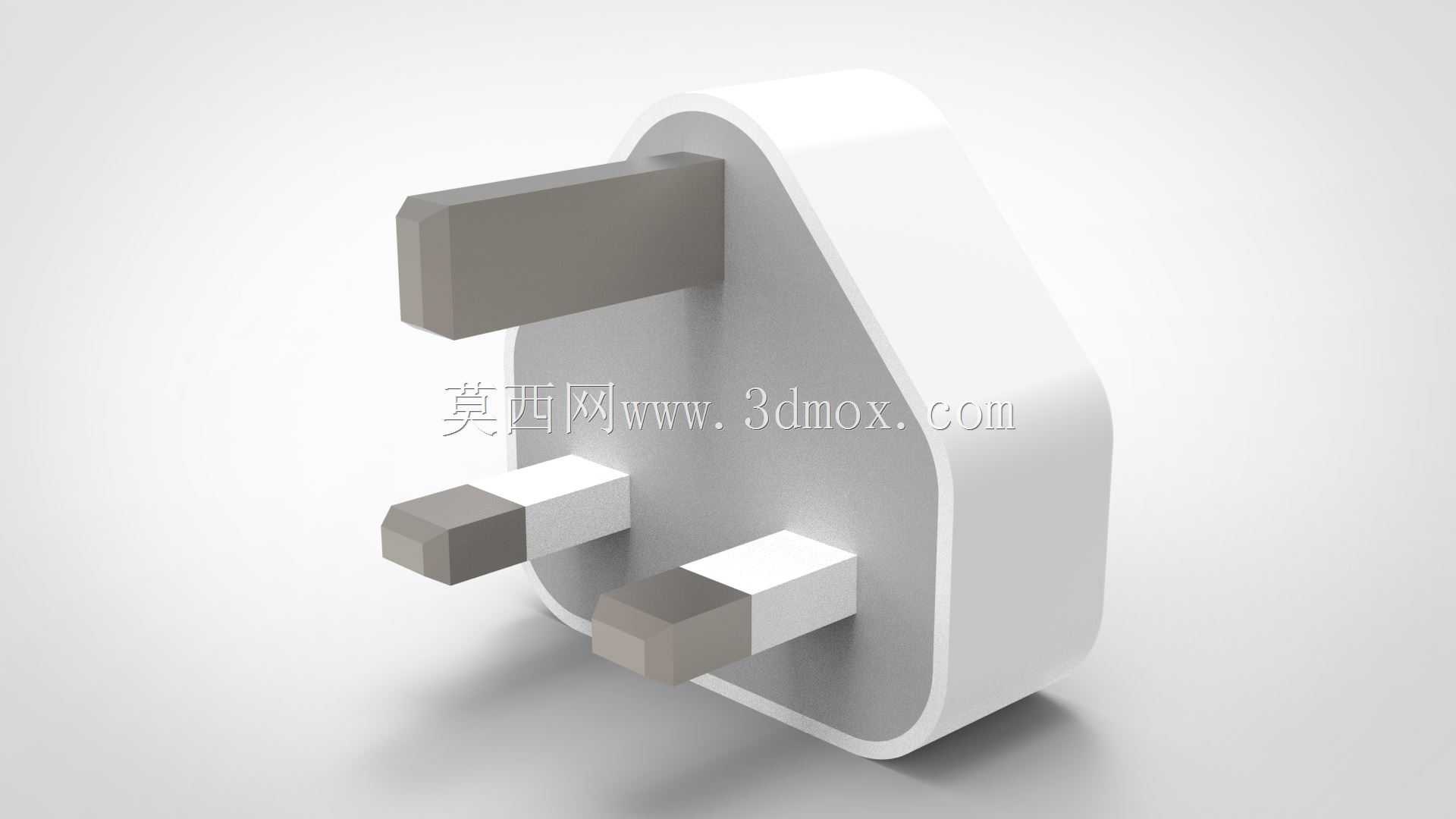

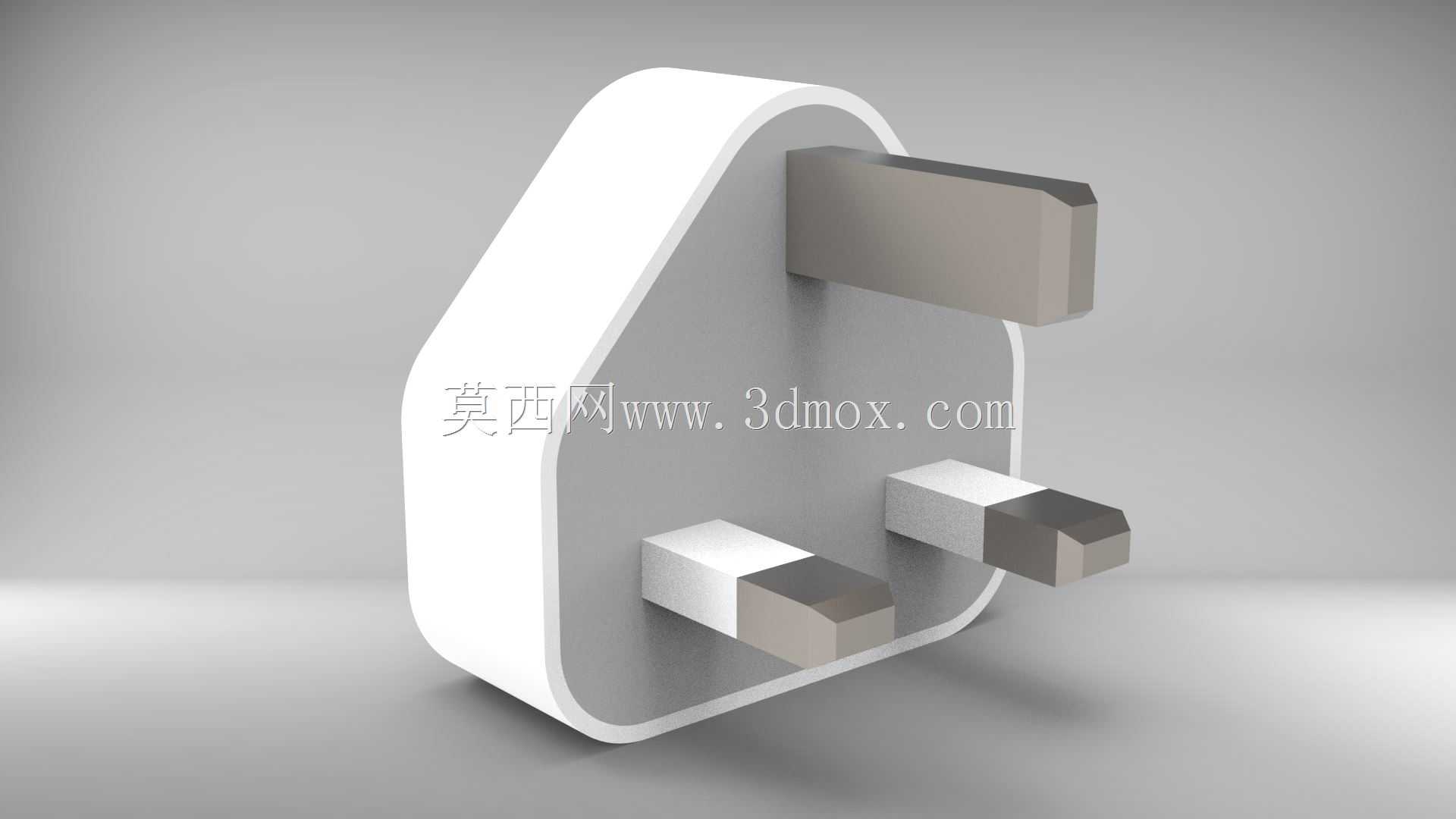

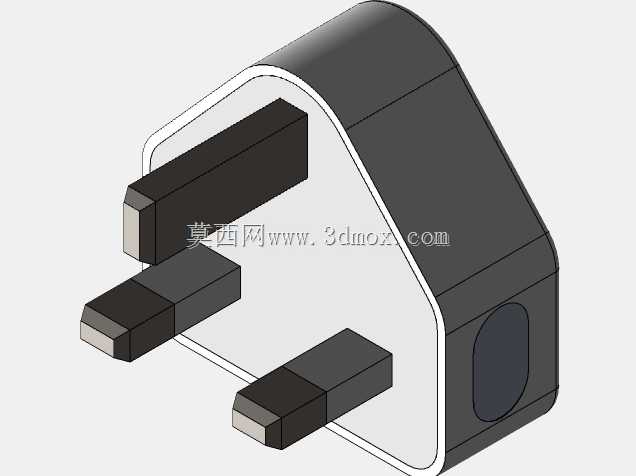

　　这款三脚结构的交流电源插头，主要面向民用消费电子供电场景，适配英式标准墙面插座取电需求，核心作用是为智能手机等小型数码设备提供市电到低压直流电的转换接口载体，是日常随身充电场景中接触频次极高的供电连接部件。从结构设计逻辑来看，整体采用圆角三角的类水滴外形轮廓，外壳做了全圆弧过渡处理，没有尖锐棱角，既符合手持插拔的人机工程要求，也能避免日常携带过程中剐蹭背包内其他物品，外壳壁厚均匀控制在1.8mm左右，适配常规注塑成型工艺要求，进胶点选在插脚对侧的平面中心，可保证外壳成型后表面无明显熔接痕、缩印等外观缺陷。三个导电插脚采用非对称排布设计，上方为较长的接地插脚，下方两个平行排布的是零火线插脚，插脚的伸出长度、

　　截面尺寸完全匹配BS1363标准的尺寸要求，接地插脚比零火线插脚长出3mm，能保证插入插座时先接通接地回路，拔出时最后断开接地，提升使用过程中的电气安全性能；插脚与外壳内部的定位槽采用过盈配合结构，装配时插脚根部的定位凸台卡入外壳内的卡槽，可避免插脚受插拔力作用出现松动、转动的问题，插脚伸入外壳内部的接线端预留了焊盘位置，可直接与内部PCB板的弹片或导线焊接，保证导电连接的可靠性。安装边界方面，插头整体最大外轮廓宽度为42mm，厚度为26mm，插入墙面插座后，突出墙面的距离控制在28mm以内，不会占用相邻插座的安装空间，适配多联排插、墙面暗装插座等多种安装场景；插脚的中心距严格按照英标插座的孔位公差设计，

　　插入后插拔力控制在30N-50N区间，既不会因为过松导致接触不良打火，也不会因为过紧造成插拔困难。外壳的合模线选在侧面的中分位置，后续做磨砂表面处理可完全遮盖合模线痕迹，提升外观质感；外壳上下盖采用超声波焊接工艺装配，焊接筋宽度设计为0.8mm，焊接后接缝处的缝隙小于0.1mm，可满足日常使用中的防尘、防泼溅要求，避免手部汗液、桌面溅水渗入内部造成电路短路。在实际使用场景中，这类插头需要频繁被插拔、随身携带，因此外壳材料选用阻燃ABS材质，可满足UL94-V0级阻燃要求，插脚采用黄铜基材表面镀镍处理，既保证导电性能，也能避免长期使用出现氧化锈蚀导致接触电阻过大的问题；插脚的端面做了小倒角处理，插入插座时可顺利导向对准插孔，

　　不会出现卡滞、刮擦插座铜片的情况。内部腔体的尺寸预留充分，除了可以放置AC-DC转换的PCB板、电解电容、变压器等元器件，还预留了2mm的安全绝缘距离，满足安规设计中带电部件与外壳的爬电距离要求，避免出现高压击穿的风险。插头的侧面没有设计额外的凹凸结构，整体曲面顺滑，手持插拔时手指与外壳的接触摩擦力足够，不需要额外做防滑筋就能保证施力顺畅，即使手部轻微出汗也能顺利完成插拔操作。
