花型端面收缩杆密封端塞结构设计

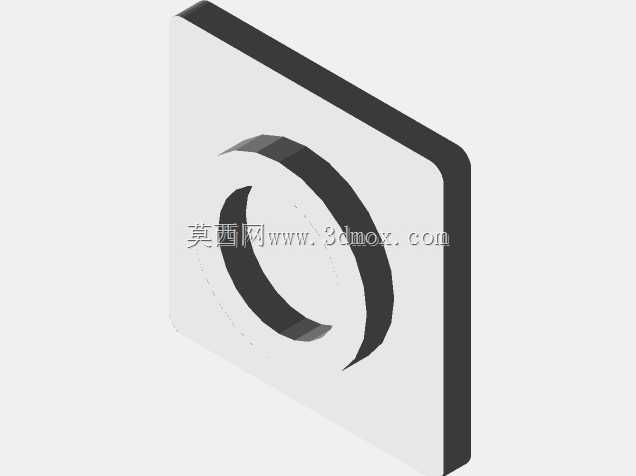

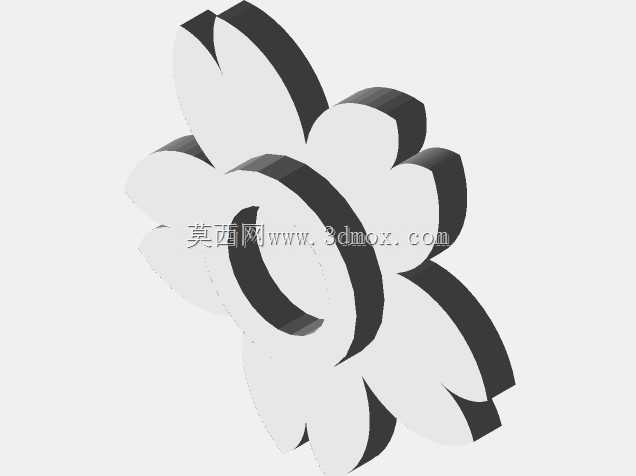

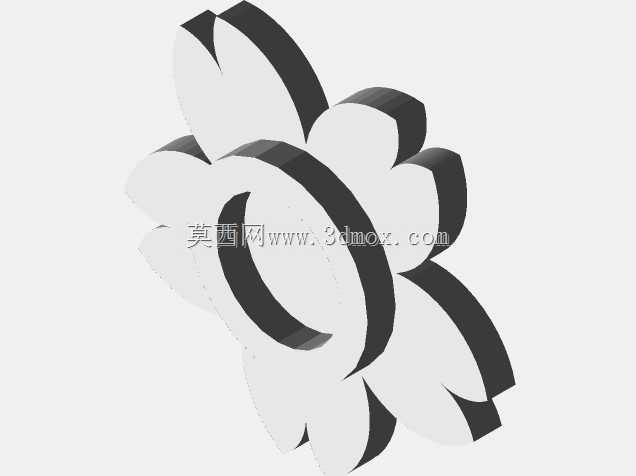

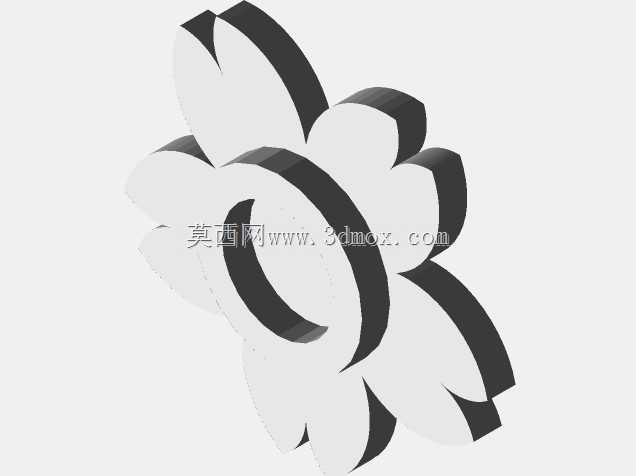

　　该端塞主要配套小直径收缩杆件使用，常见于民用卫浴伸缩杆、小型气动伸缩推杆、家居可调支撑杆的端部封堵场景，核心作用是封闭杆件端口、避免杆件内部进入灰尘水汽造成内部卡滞或锈蚀，同时通过端部的花型结构增大与安装接触面的摩擦力，防止杆件使用过程中出现端部打滑移位。从结构设计逻辑来看，塞体采用插入式配合结构，与杆体内腔配合的柱段做了微锥度处理，装配时可通过过盈挤压实现与杆体内壁的紧密贴合，无需额外粘接或紧固件固定，装配效率高，适合批量配套生产。端部的花型瓣状结构并非装饰性设计，每片瓣体都做了均匀的厚度过渡，边缘做了小圆角处理，既可以在接触墙面、台面等安装面时分散接触压力，避免硬质杆端刮伤接触表面，又能在杆件受轴向压力时，

　　通过瓣体的微量弹性变形补偿接触面的不平整，提升接触稳定性，避免杆件受载时出现端部翘动。设计过程中首先匹配了常用小直径收缩杆的内孔尺寸公差，配合段的直径公差取H7/p6的过盈配合区间，既保证插入后有足够的抱紧力防止松脱，又不会因为过盈量过大造成杆端撑裂，对于壁厚较薄的薄壁收缩杆，还在配合段的根部做了卸荷槽结构，装配时挤压产生的应力可以通过卸荷槽释放，避免杆端出现应力发白或开裂。端部花型的外径比杆体外径大2-3mm，形成一圈均匀的外延挡边，一方面可以限制端塞的插入深度，避免装配时塞体过度插入杆腔造成后期拆卸困难，另一方面挡边可以覆盖杆端的裁切毛边，避免安装或使用过程中毛边划伤操作人员或接触表面。塞体整体采用软质弹性材质建模时的结构参考，

　　配合段的表面做了细微的环形防滑齿，齿高控制在0.1mm以内，不会影响装配顺畅度，却能大幅提升与杆体内壁的静摩擦力，即使杆件长期反复伸缩振动，端塞也不会出现松脱滑落。花型瓣体的厚度从根部到边缘逐渐减薄，边缘厚度控制在0.5mm左右，接触硬质表面时可以产生微量的弹性形变，增大实际接触面积，相比平面端塞，同等压力下的静摩擦系数可提升40%左右，尤其在光滑瓷砖、玻璃表面使用时，防滑效果提升明显。从安装边界来看，该端塞的总长度控制在15mm以内，其中插入杆腔的配合段长度为10mm，外露花型部分厚度为5mm，不会额外增加杆件的总长度过多，适配多数常规收缩杆的端部安装空间，花型的最大外径比杆体外径大出的尺寸控制在3mm以内，

　　不会因为端部尺寸过大影响杆件穿过狭小安装孔位或收纳空间。建模过程中对花型的每个瓣体都做了等距阵列，瓣体之间的间隙均匀，既保证了弹性变形的空间，又避免间隙过大积存灰尘杂物，瓣体的过渡曲面全部做了G2连续处理，没有尖锐棱角，日常使用触碰时不会产生刮手感。针对收缩杆经常需要调整长度、频繁承受轴向推力的使用特点，塞体与杆体配合的根部做了R1的圆角过渡，避免应力集中造成根部断裂，即使杆件承受偏载力，圆角结构也能将应力均匀分散到配合段的整个接触面上，不会出现局部应力过大导致的塞体碎裂。在实际应用场景中，这类端塞除了家居伸缩杆使用，还可配套小型检测设备的伸缩探针、便携式支架的伸缩支腿使用，只要杆体内径尺寸匹配，都可以通过更换不同配合直径的塞体实现通用，设计时将配合段与端部花型做了参数化关联，调整配合段直径时，花型尺寸、卸荷槽位置、圆角参数都可以同步更新，大幅提升同系列产品的衍生设计效率。
