可换滤式3D打印防护面罩结构设计

　　这款可更换过滤组件的3D打印面罩，核心定位是面向个体呼吸防护场景的定制化适配装备，区别于传统一次性面罩的固定规格设计，其结构完全依托熔融沉积成型工艺的加工特性搭建，无需额外模具投入即可完成小批量快速制作，适配不同面部轮廓的佩戴需求。从实际使用场景出发，该面罩可覆盖日常公共空间防护、低浓度粉尘作业临时防护、应急防疫物资补充等多个使用场景，尤其适合常规防护物资供应不足时的快速自制场景，使用者可根据自身面部尺寸调整打印参数，避免通用规格面罩存在的鼻梁处漏风、脸颊压痕过重、长时间佩戴耳带勒痛等常见问题。

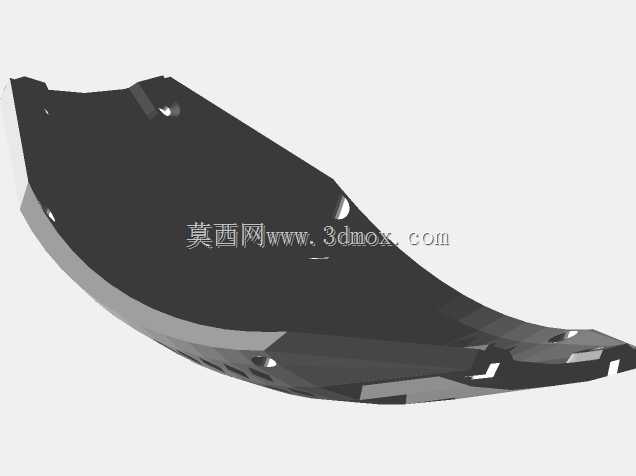

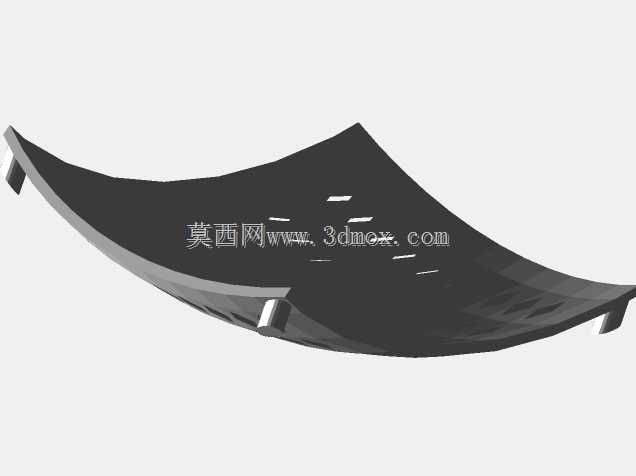

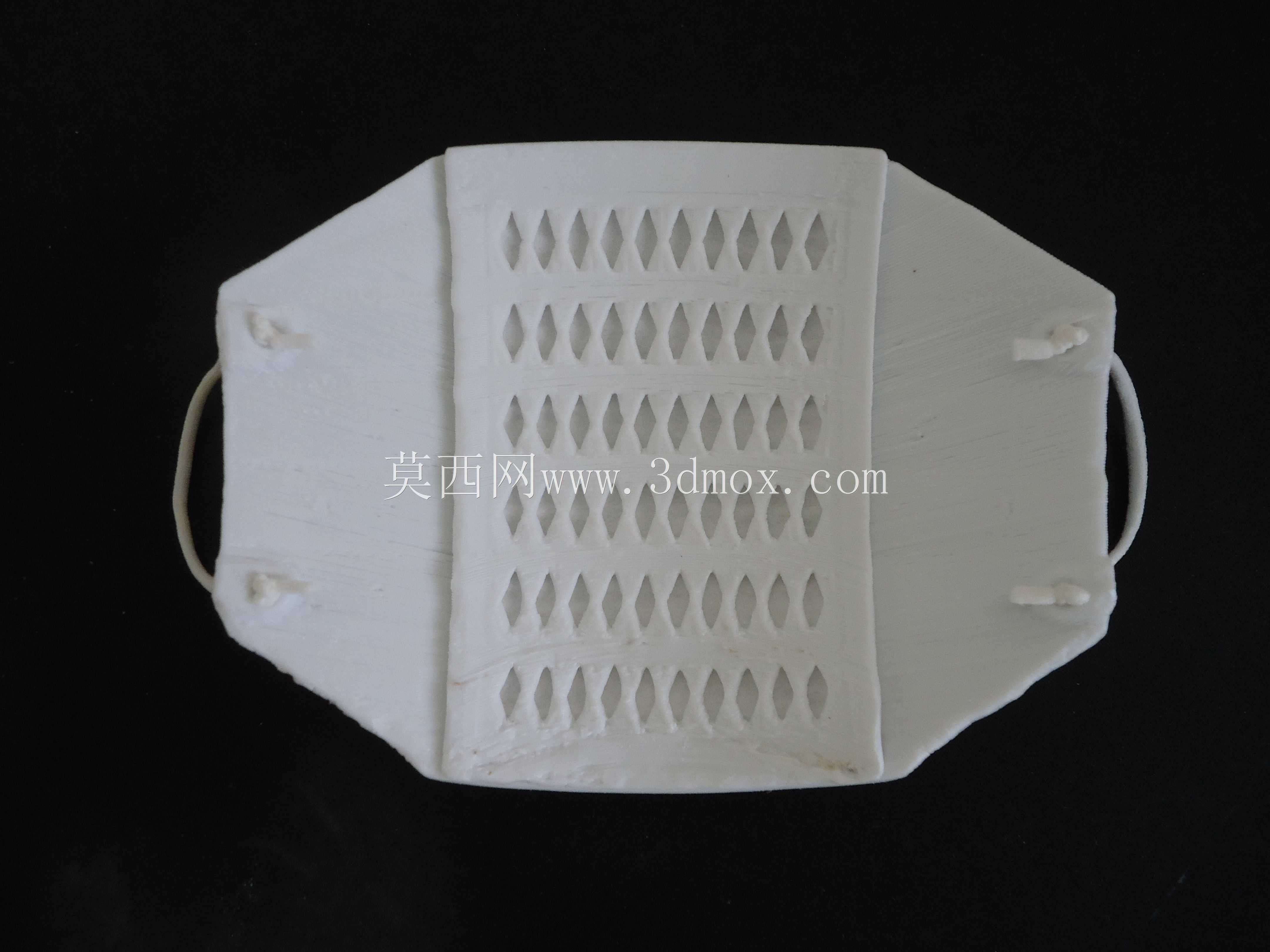

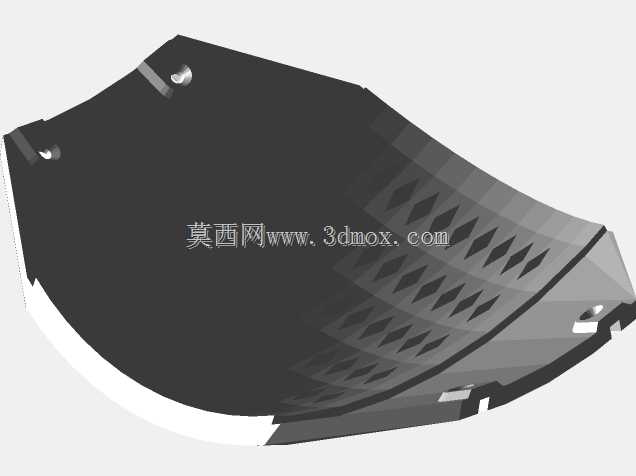

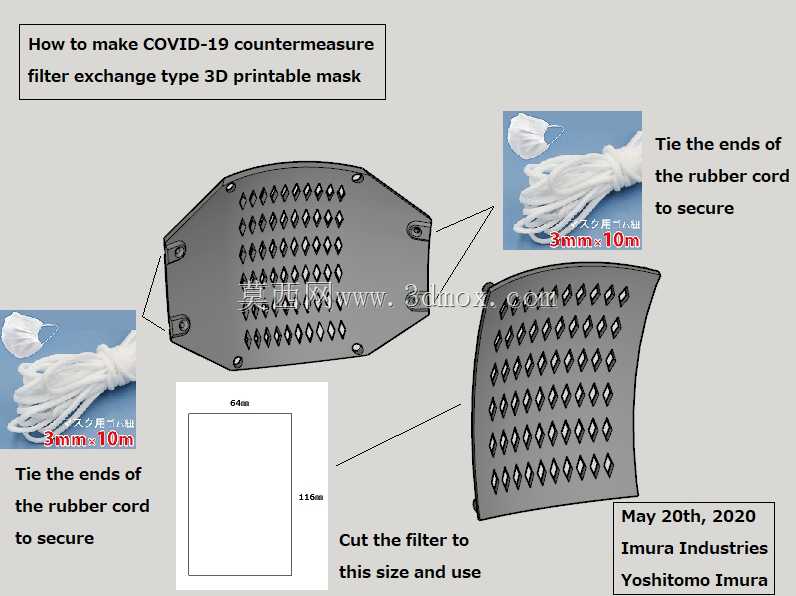

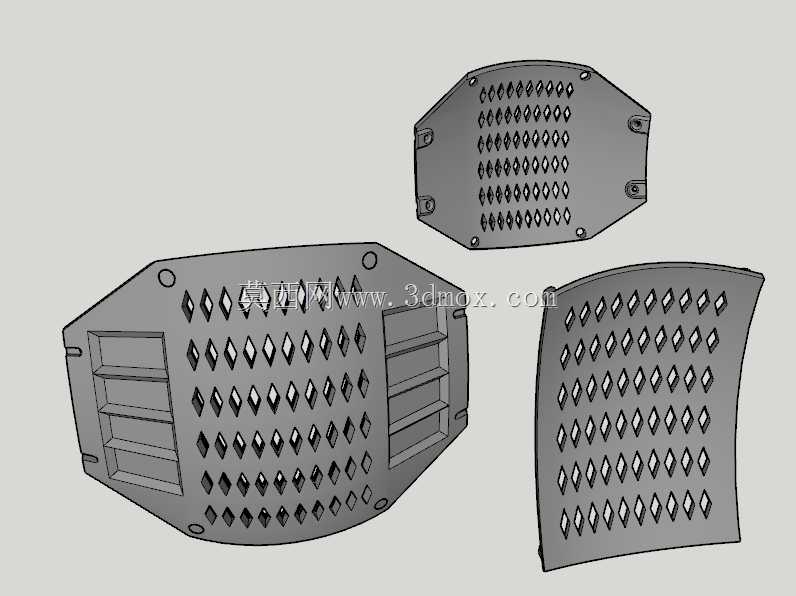

　　结构设计上，面罩主体采用贴合人体面部曲面的弧面造型，边缘预留了柔性密封件的安装卡槽，可搭配薄硅胶条或者海绵条实现面部贴合密封，减少未经过滤的空气从缝隙进入呼吸区的概率。过滤组件采用快换式接口设计，接口处设置了一圈定位凸台与限位卡扣，过滤片可直接卡入固定槽内，更换时无需拆卸整个面罩主体，仅需掀开卡扣取出旧滤片装入新滤片即可完成更换，操作全程单手即可完成，避免更换过程中手部接触滤片外侧附着的污染物。滤片安装位的尺寸经过反复校核，既可以适配标准规格的成品过滤棉片，也可以根据手头材料自行裁剪符合尺寸的过滤材料，比如熔喷布、静电滤棉等常见过滤材质，大幅提升了装备的场景适配性。

　　从安装边界与尺寸设计来看，面罩主体的整体宽度控制在140mm-160mm区间，高度覆盖鼻梁到下巴的110mm-130mm范围，打印时可根据使用者的面部扫描数据或者实际测量值在三维软件中进行比例缩放，无需重新搭建整体结构。过滤接口的通径设置为55mm，保证呼吸时的气流通畅性，避免滤片面积过小导致的呼吸阻力过大问题，长时间佩戴也不会出现憋闷感。面罩两侧预留了绑带穿装孔，既可以使用弹性耳带实现挂耳佩戴，也可以穿装宽幅松紧带实现头戴式固定，适配不同佩戴习惯的使用需求，头戴模式下可将面罩的压力均匀分布在头部周围，减少长时间佩戴对耳部的压迫。

　　设计过程中充分考虑了3D打印的工艺特性，所有结构均采用无支撑打印角度设计，面罩主体的曲面倾斜角度均大于45度，打印时无需添加额外支撑结构，既减少了打印材料的损耗，也避免了支撑拆除后面部贴合面出现的毛刺、台阶纹影响密封效果。壁厚统一设置为2.4mm，适配常规0.4mm直径喷嘴的打印路径，三层壁厚即可保证足够的结构强度，日常使用中不会因为轻微挤压、磕碰出现开裂问题，同时也不会因为壁厚过大导致整体重量过高，成品整体重量控制在35g以内，加上滤片总重量不超过45g，长时间佩戴的负重感远低于传统硬质防护面罩。

　　气流通道的设计上，采用了侧向进气+正面滤腔的结构，过滤后的空气直接进入面罩内侧的呼吸腔，呼气时的废气可从面罩下缘的单向排气缝隙排出，避免滤片长期处于高湿度环境下缩短使用寿命，同时也减少了面罩内侧起雾的概率，佩戴眼镜的使用者也不会因为呼出的水汽凝结影响视线。所有边角位置均做了R2以上的圆角处理，既避免了打印过程中出现的尖锐边角划伤皮肤，也减少了应力集中点，提升打印成品的抗冲击性能。滤片卡槽的配合间隙设置为0.2mm，既可以保证滤片安装后不会出现松动移位，也不会因为间隙过小导致滤片安装困难，即使是没有操作经验的使用者也可以快速完成滤片更换操作。
