经典款阿拉伯水烟烟具结构三维设计

　　这款水烟三维结构设计，首先需要明确其核心应用场景集中在休闲餐饮场所、特色休闲会所及个人休闲使用场景，作为烟气过滤类休闲器具，其结构设计直接决定使用体验与烟气过滤效果。从实际使用功能来看，整套结构承担烟气水滤、烟料承载、烟气导流、多管路输出的核心作用，区别于普通烟具的直排结构，水烟的核心设计逻辑是通过水体过滤降低烟气温度与杂质含量，因此结构的密封性、流道合理性是设计阶段的核心考量点。

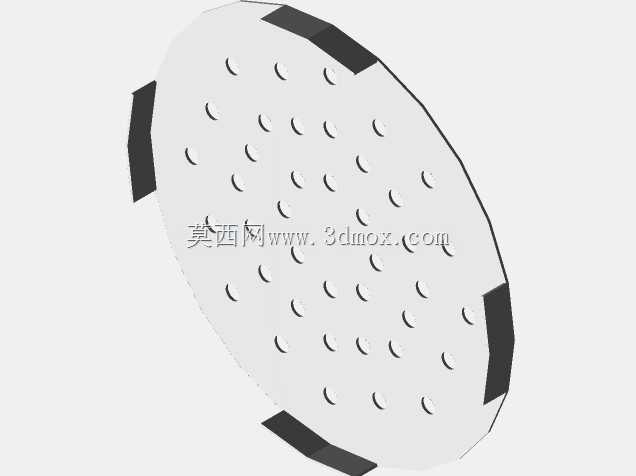

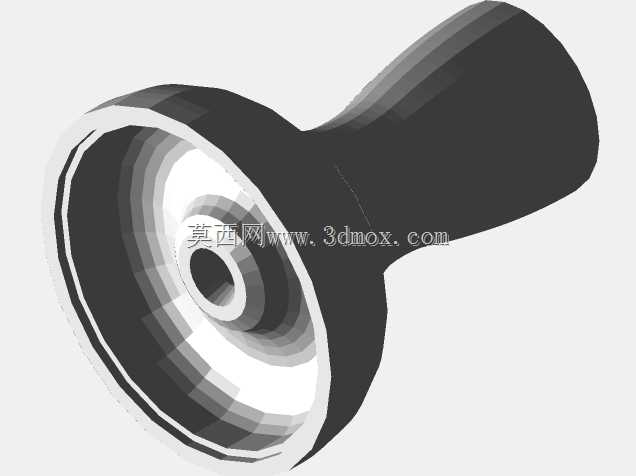

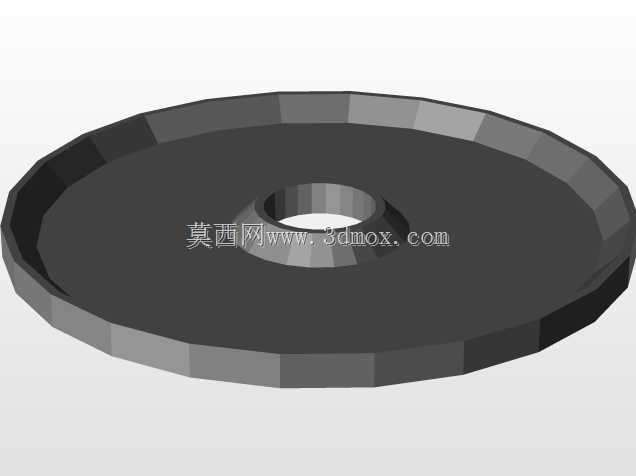

　　从结构分层来看，最顶部的烟料承载盘采用深槽式结构，边缘做凸起挡边设计，避免烟料与燃烧辅料在使用过程中滑落，盘底开设均匀分布的导流小孔，孔径控制在2mm左右，既保证烟气能够顺利向下导流，又能阻挡燃烧后的烟灰残渣进入下部管路，避免堵塞气道。烟料盘下方设置直径更大的接灰托盘，托盘边缘做10mm高度的翻边，承接掉落的烟灰与余烬，托盘与中心立柱采用过盈配合加定位销的固定方式，日常拆卸清理时可直接向上拔出，无需额外工具，适配日常高频清洁的使用需求。

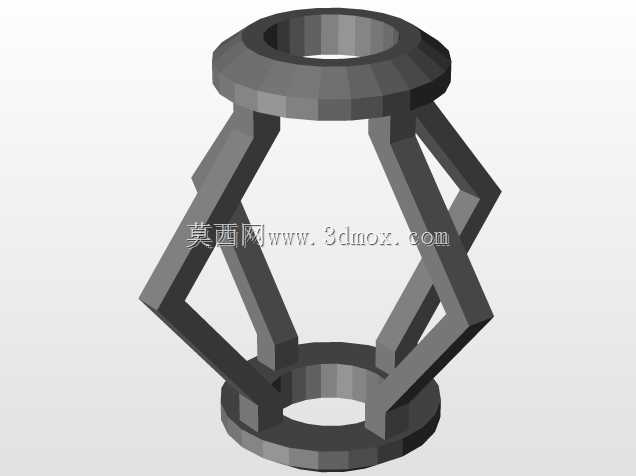

　　中心立柱作为整套结构的核心承载件，内部为中空流道，壁厚设计为2.5mm，既保证足够的结构强度，避免日常摆放、挪动过程中出现弯折变形，又不会因为壁厚过大导致整体重量超标。立柱中部设置的斜向支撑结构，一方面承担装饰作用，另一方面可作为烟管接口的加强筋，分散烟管插拔过程中产生的侧向力矩，避免接口位置长期受力出现开裂。立柱下部的烟管接口采用标准12mm外径快插结构，接口内部设置密封槽，可搭配硅胶密封圈实现与烟管的紧密配合，避免使用过程中出现漏气导致吸力不足的问题，接口数量可根据使用需求调整，本款设计设置两个对称接口，支持双人同时使用。

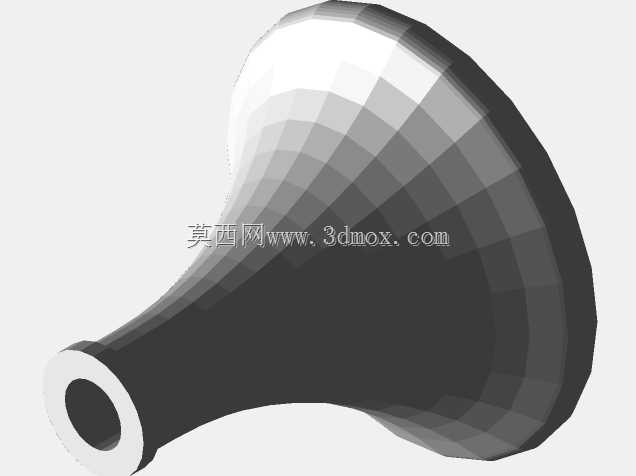

　　下部的储水底座采用广口喇叭形结构，底部直径设计为180mm，较大的接地面积保证整套器具放置时的稳定性，即使受到轻微侧向触碰也不易倾倒，底座总高度为220mm，内部储水腔的额定水位线设置在腔体高度的三分之二位置，保证中心立柱的下端能够浸入水面以下30mm，实现烟气的充分水洗过滤，同时避免水位过高导致吸水时将水带入烟管。底座与中心立柱采用螺纹旋合结构，螺纹规格为M45×2，旋合长度15mm，配合端面密封圈实现储水腔的密封，加水、倒水清理时可直接旋下底座，操作便捷。

　　在设计过程中，需要重点考量各部件的装配公差，比如中心立柱与接灰托盘的配合公差采用H7/h6，既保证拆卸顺畅，又不会出现晃动间隙；烟管接口与外接烟管的配合公差采用H8/f7，兼顾密封性能与插拔手感。所有与烟气、水体接触的内壁都做光滑圆弧过渡处理，避免出现清洁死角，长期使用后不会残留烟垢滋生异味。外形整体的安装边界控制在直径180mm、总高度350mm范围内，占用桌面面积较小，适配常规休闲桌面的摆放需求，整体重量控制在1.2kg左右，挪动转移时无需过大力量，日常使用便捷。

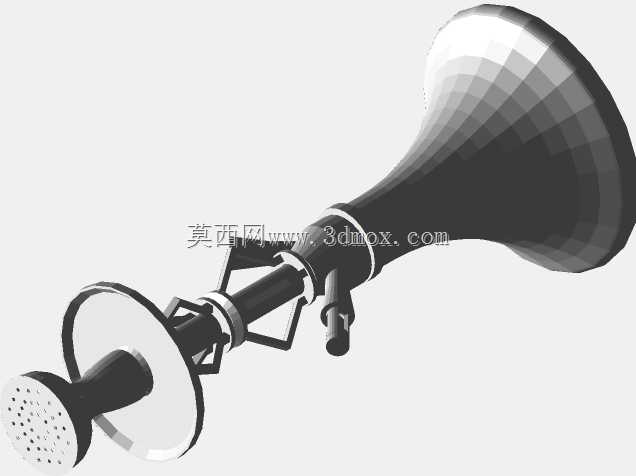

　　从流道设计的合理性来看，烟气从顶部烟料盘进入中心立柱后，沿中空通道向下冲入储水腔的水体中，经过水体洗涤过滤后向上汇集到立柱上部的空腔，再通过侧向的烟管接口导出到吸食端，整个流道没有直角急转弯，烟气流动阻力小，吸食时的吸力反馈顺畅，不会出现憋气、吸不动的情况。同时底座采用半透明视觉效果设计，使用时可直观观察内部水位高度与水体浑浊程度，及时提醒使用者更换清水，保证过滤效果。
