双滤盒半面型呼吸防护面罩结构设计

　　这款双滤盒半面防护面罩的结构设计，核心围绕高污染作业场景下的呼吸防护需求展开，适配粉尘作业、化学喷涂、颗粒物消杀等多种存在呼吸危害的工况，区别于一次性平面口罩，可通过更换滤盒实现重复使用，大幅降低长期作业的防护成本。从结构布局来看，面罩主体采用贴合人体面部轮廓的曲面造型，边缘做了加厚的软质贴合边设计，建模阶段参考了东亚成年人面部尺寸数据库的统计值，针对鼻梁、颧骨、下颌三个易出现泄漏的位置做了弧度补偿，保证佩戴时面罩与面部的接触压力均匀分布，既不会因局部压力过大造成长时间佩戴的压痕不适，也能避免缝隙导致的未过滤空气直接进入呼吸区。两侧对称布置的滤盒安装位采用卡扣式快拆结构，滤盒外壳做了周向的格栅式加强筋，

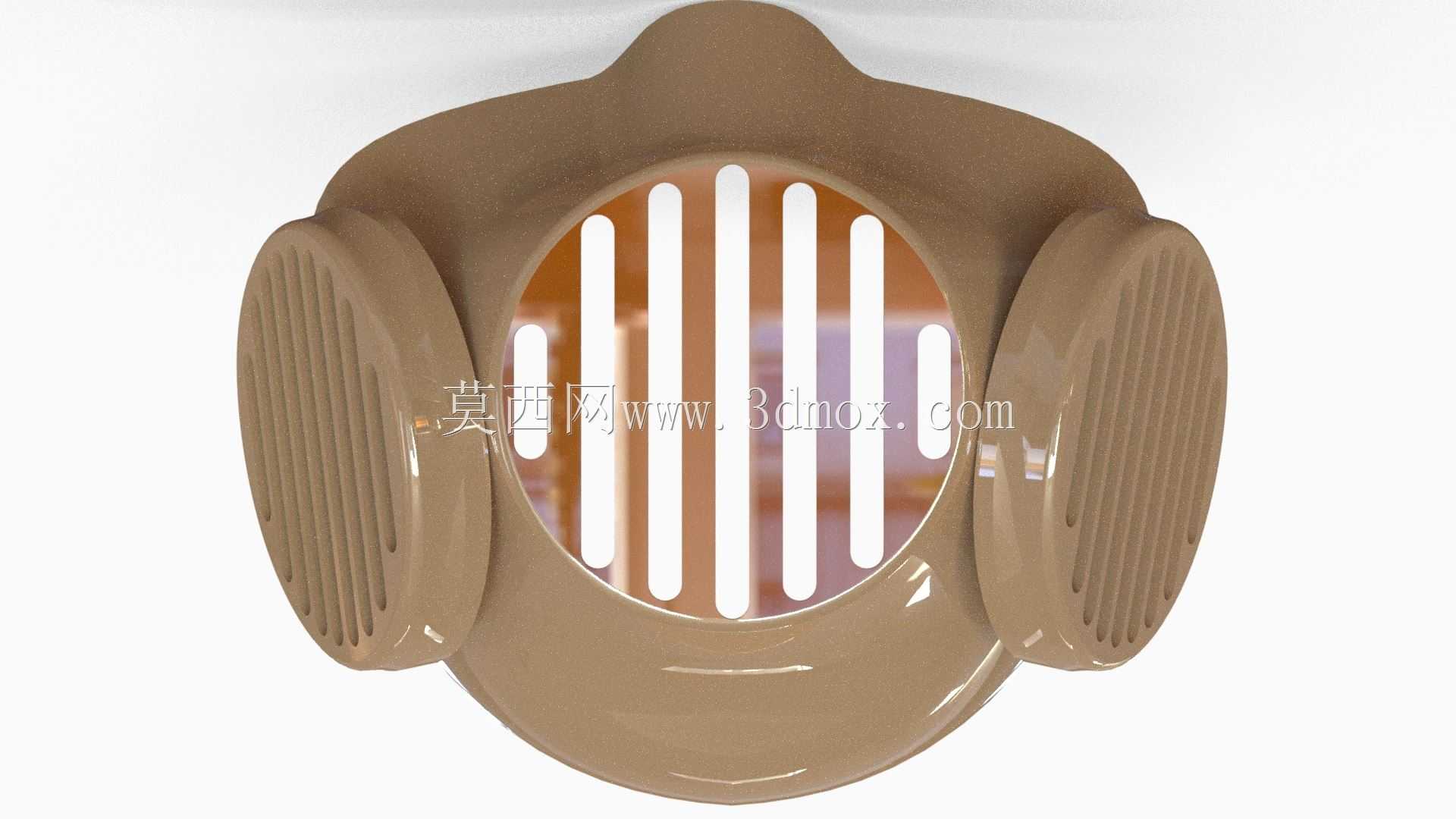

　　一方面可以在滤盒外侧形成预过滤的物理防护，阻挡大颗粒碎屑直接冲击滤材，另一方面格栅的镂空比例经过反复调整，在保证结构强度的前提下尽可能降低进气阻力，避免佩戴者出现呼吸憋闷的情况。面罩正面的呼吸区设置了竖向排列的导流格栅，这个结构并非单纯的装饰作用，建模时特意将格栅的倾斜角度做了优化，引导呼出的湿热气流快速向下排出，减少面罩内部起雾的概率，同时格栅的间距控制在3mm以内，避免外部尖锐物体意外触碰损伤内部的呼吸阀片。从安装边界来看，滤盒与面罩主体的连接接口采用通用的圆形标准卡口，接口处预留了2mm的密封胶圈安装槽，可适配市面上多数同规格的颗粒物滤棉、有机蒸气滤盒等不同类型的过滤元件，不需要额外制作转接结构。面罩主体的壁厚控制在2.

　　5mm，整体重量控制在120g以内，建模时对各个连接位置做了圆角过渡处理，避免应力集中导致的结构开裂，即使在低温作业环境下也能保证足够的结构韧性。两侧滤盒的重心位置经过配重平衡设计，佩戴时不会出现单侧下坠拉扯面罩的情况，配合头带的固定点位，可适配不同头围的使用者，头带连接位采用内嵌式的金属挂扣，挂扣的转动角度预留了30度的调节余量，可根据佩戴者的头型调整拉紧方向，保证固定力度均匀。在功能设计上，面罩内部的呼吸腔做了容积优化，尽可能缩小无效呼吸腔的体积，减少呼出废气的残留，降低重复吸入二氧化碳的概率，提升长时间佩戴的舒适度。滤盒的进气通道做了迷宫式的导流设计，让进入的空气在滤盒内部均匀穿过滤材，避免滤材局部过早堵塞，

　　延长滤盒的单次使用寿命。建模过程中对面罩的整体气密性做了结构校验，所有拼接位置的配合公差控制在0.1mm以内，保证密封胶圈安装后不存在泄漏间隙，同时各个可拆卸部件的拆装力度控制在15N以内，使用者不需要借助工具就可以快速完成滤盒更换、部件清洁等日常维护操作。从实际使用场景出发，这款面罩的结构设计兼顾了防护性能与佩戴舒适度，既可以满足工业作业场景下的职业防护需求，也可适配日常公共卫生防护、户外扬尘防护等民用场景，整体结构没有多余的复杂零件，生产开模的难度较低，后期维护更换配件的成本也相对可控。
