手持动圈人声拾音麦克风结构设计

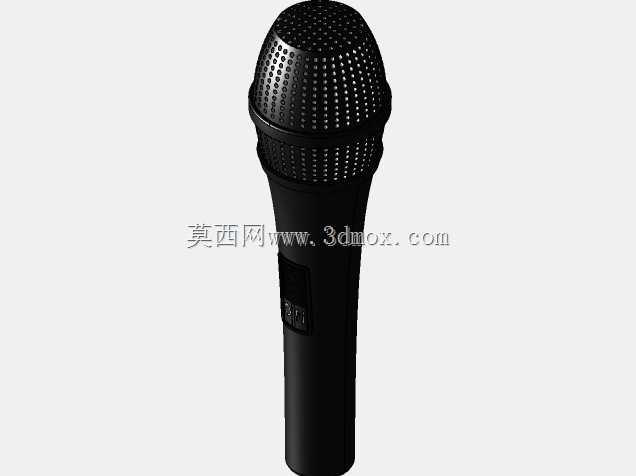

　　日常线下演出、会议主持、室内K歌场景里，手持人声麦克风是最常见的拾音设备，这类设备的结构设计直接影响握持手感、拾音稳定性与长期使用可靠性，本次建模的手持人声麦克风，完全围绕实际使用场景的需求完成结构搭建。从实际使用场景来看，这类手持麦克风主要面向近距离人声拾取，需要在嘈杂的现场环境中尽可能降低环境杂音干扰，同时保证中频段人声的拾取清晰度，因此网头部分采用了密集格栅式结构，格栅开孔的排布经过优化，既能够保证声波顺畅进入内部拾音单元，又能对外部气流、喷麦气流起到一定的缓冲作用，避免拾音过程中出现明显的气流爆破杂音。网头与手柄的衔接位置做了平滑过渡处理，没有突兀的棱角，一方面是避免使用过程中硌手，另一方面也能减少结构应力集中，

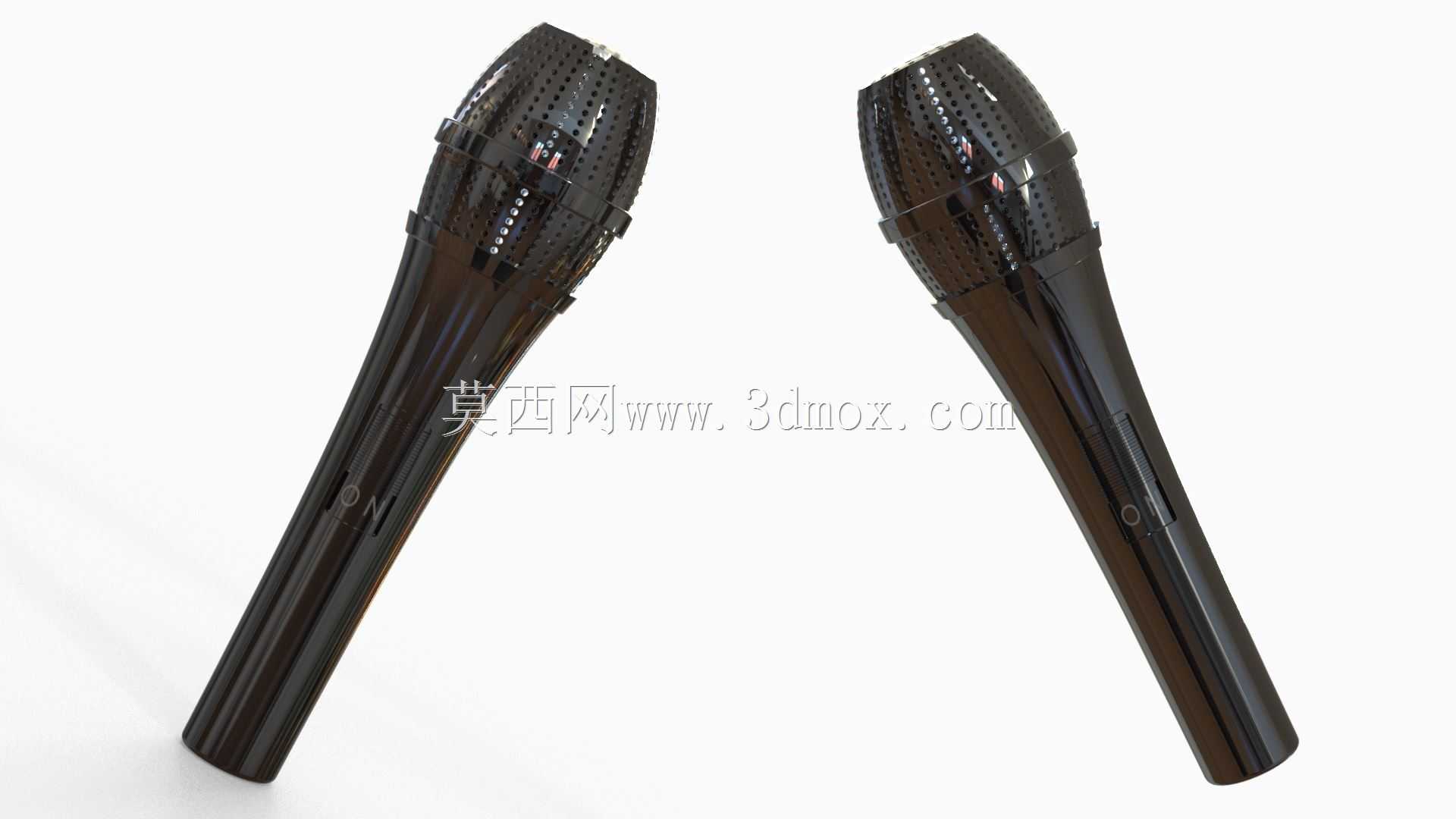

　　提升设备抗摔落冲击的能力。手柄部分采用符合人体工学的锥度设计，从靠近网头的位置向尾端逐渐收窄，握持时手掌与手柄表面的贴合度更高，长时间握持主持或者演唱也不容易出现滑脱、手部酸胀的问题。手柄表面做了亮面处理的结构设计，建模时还原了表面的光滑质感，实际生产中这类表面处理既能够提升设备的外观质感，也方便日常使用后的清洁维护，沾染的手汗、污渍只需要简单擦拭即可清理，不会残留到结构缝隙中。手柄侧面预留了滑动式开关的安装位，开关位置刚好对应握持时大拇指的自然摆放位置，使用者不需要调整手持姿势，只需要大拇指轻轻拨动即可完成设备的开关操作，开关的滑动行程做了合理限位，避免使用过程中出现误触开关的情况。从结构装配的角度来看，整个麦克风分为网头拾音舱、

　　手柄主腔体、尾端接口三个主要装配段，各段之间采用卡扣加定位筋的连接方式，既能够保证装配后的结构同轴度，避免各段连接后出现错位晃动，也方便后期内部元器件损坏时的拆解维修。拾音舱内部预留了足够的安装空间，可以容纳动圈拾音单元、减震缓冲胶圈以及相关的线路板，减震胶圈的安装位做了环形限位槽设计，能够将拾音单元牢牢固定在舱体中心位置，避免手持过程中的摩擦震动传递到拾音单元产生不必要的摩擦杂音。手柄主腔体内部是电池与线路的容纳空间，腔体壁厚做了均匀化处理，建模时保证各处壁厚保持一致，避免注塑生产过程中出现缩痕、翘曲等成型缺陷，腔体内壁设计了多道纵向加强筋，既能够提升手柄整体的结构强度，在受到挤压、摔落时不容易出现壳体开裂，也能够对内部的电池、线路起到限位作用，避免设备晃动时内部元器件移位碰撞产生异响。尾端位置预留了音频输出接口的安装位，接口周围做了加厚处理，提升接口位置的结构强度，避免频繁插拔音频线时导致接口松动、壳体开裂。从安装边界尺寸来看，整支麦克风的长度控制在常规手持设备的合理区间，最大直径位于网头位置，手柄处的直径适配绝大多数成年人的手掌握持尺寸，整体重量分布做了重心优化，重心位置靠近手柄中部，握持时不会出现头重脚轻的情况，长时间手持使用也不容易产生疲劳感。网头的格栅结构在建模时做了等距开孔处理，每个开孔的边缘都做了微小的圆角过渡，避免开孔边缘过于锋利划伤使用者，同时也能减少开孔位置的应力集中，提升网头部分的抗挤压能力，即使受到轻微的挤压碰撞，

　　格栅也不容易出现变形凹陷，影响内部拾音单元的位置。这类麦克风的结构设计不需要复杂的异形曲面，所有结构特征都围绕实际使用的可靠性、操作的便捷性展开，建模过程中需要重点关注各装配段的配合公差，卡扣位置的配合间隙要控制在合理范围，既保证装配时能够顺畅卡合，又不会出现装配后松动旷量的问题；开关位置的滑动槽要保证尺寸精度，避免开关拨动时出现卡滞、松动的情况；内部加强筋的排布要避开元器件的安装位置，同时保证加强筋的高度不影响内部元器件的装配空间。在实际工程应用中，这类手持麦克风的结构模型可以直接用于壳体的注塑模具设计，也可以作为音频设备选型时的结构参考，根据不同的使用需求，还可以在手柄表面增加防滑纹理、在尾端增加无线发射模块的安装位，拓展设备的使用场景，适配有线、无线等不同的使用需求。
