手持专业对讲机外观结构设计方案

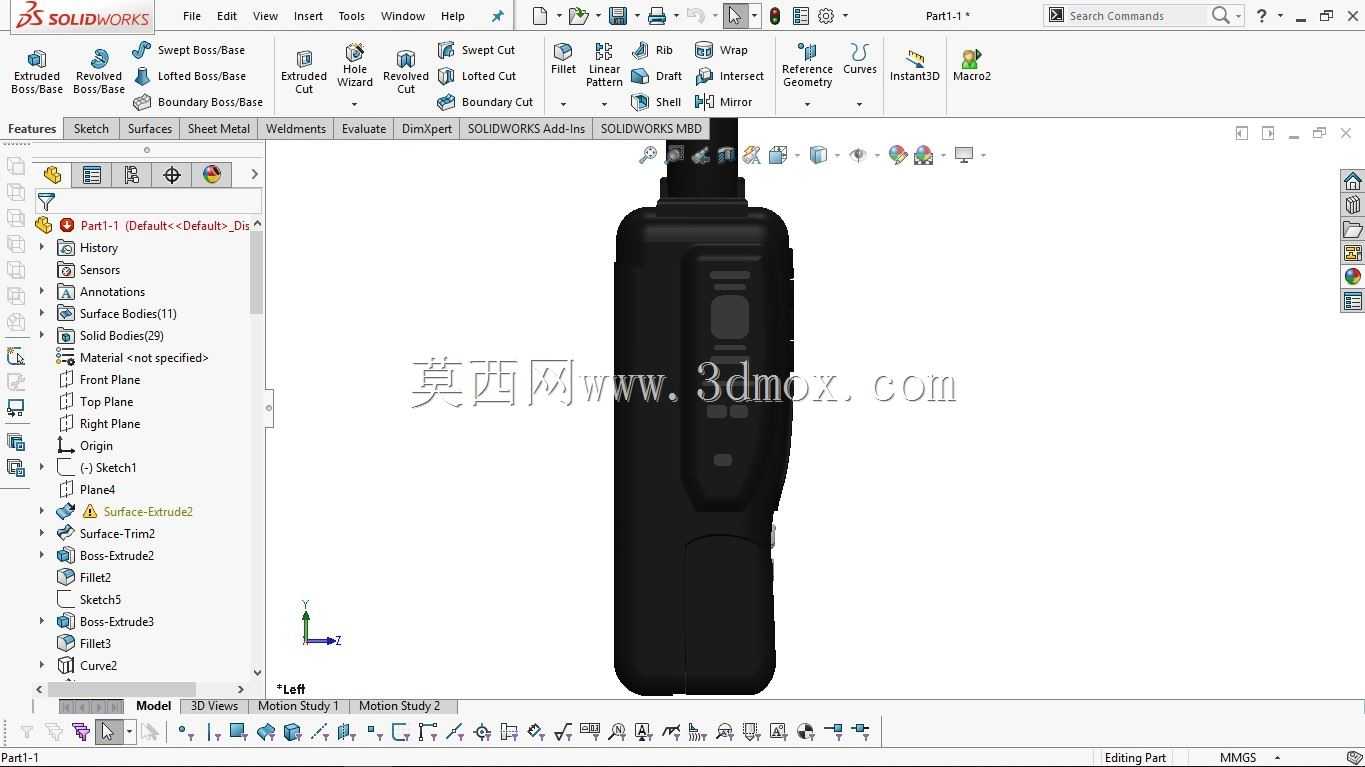

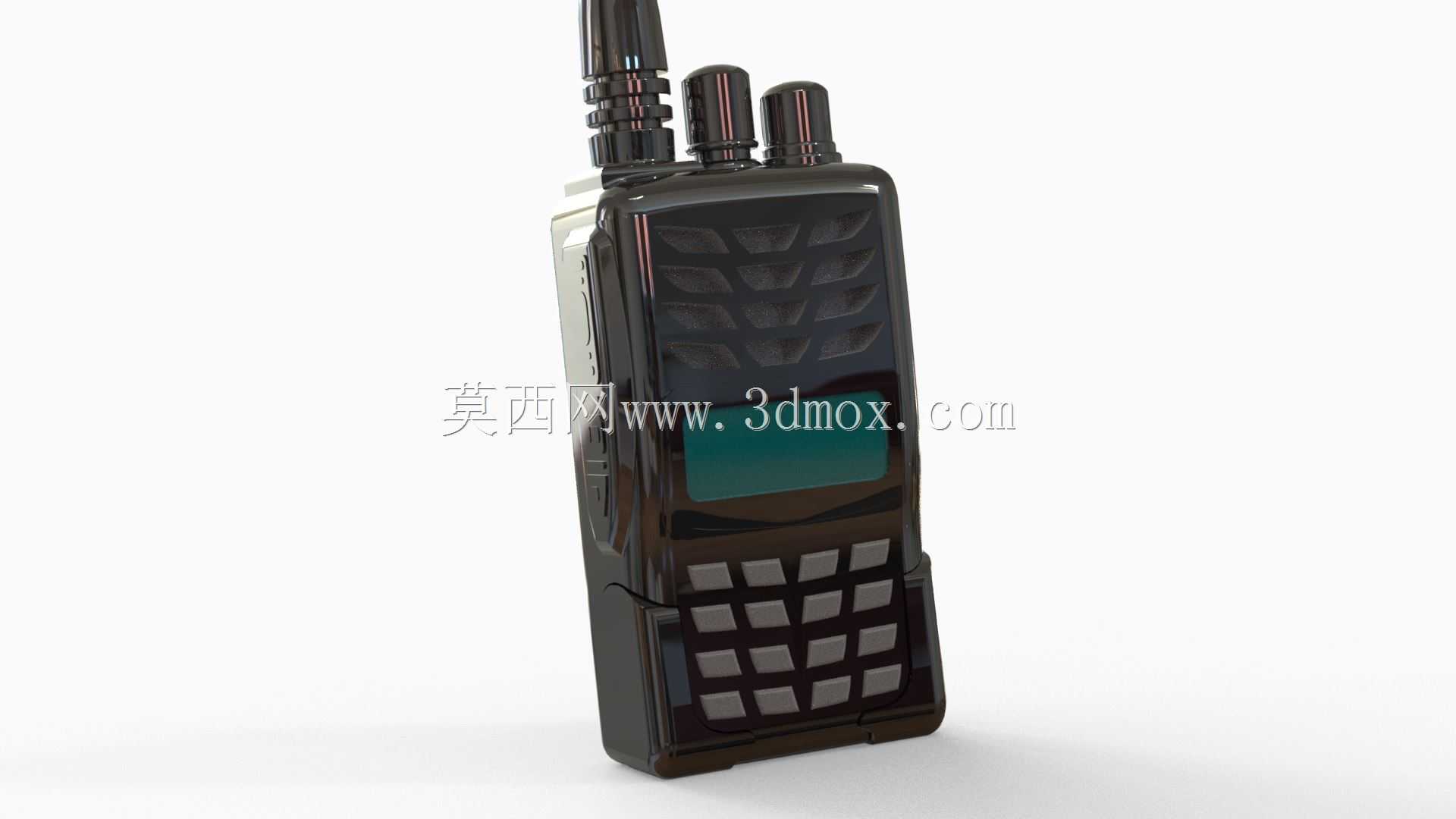

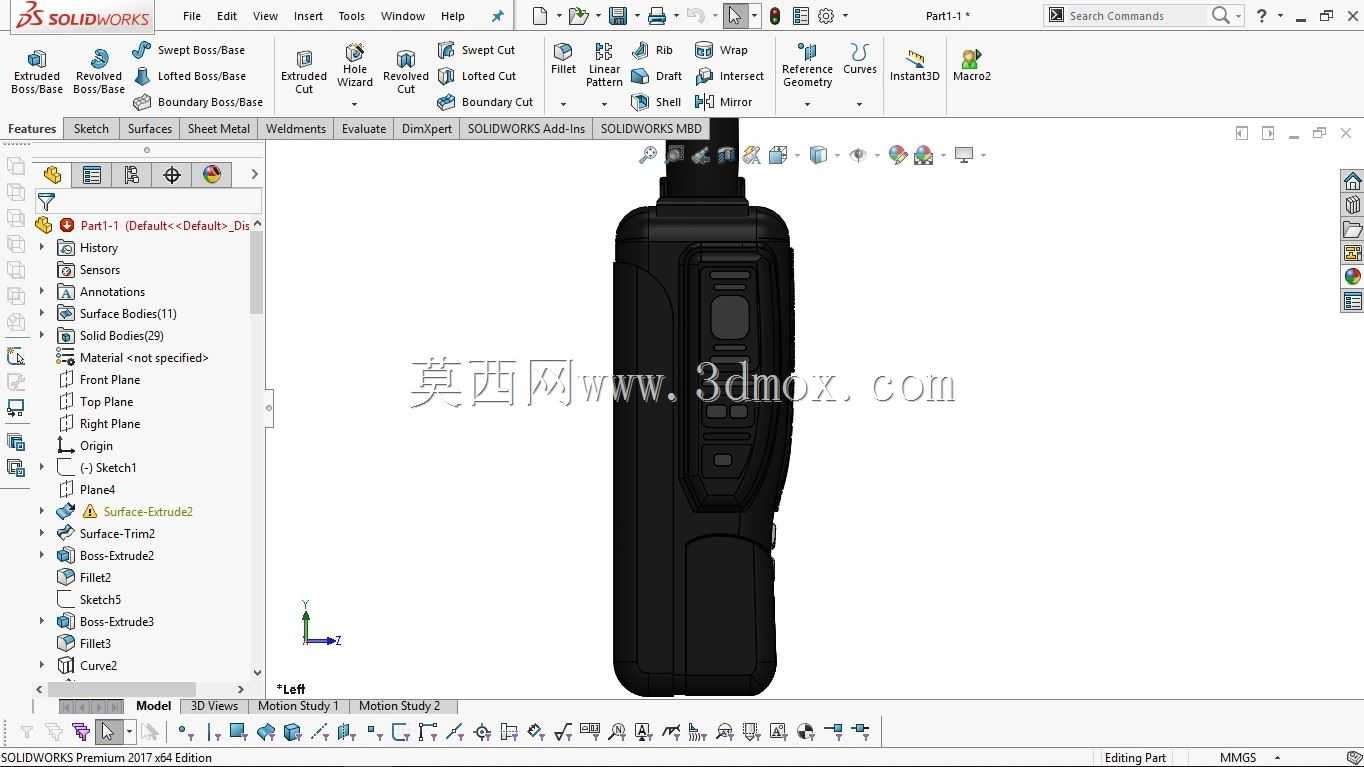

　　这款手持对讲机的结构设计，首先围绕现场作业的实际使用需求展开，在工业巡检、安保执勤、工程调度、户外作业等无稳定公网信号的场景下，这类设备是团队通讯的核心载体，不需要依赖公共基站即可实现小范围内的实时语音通讯，在应急处置、班组协同作业中能有效避免公网信号中断带来的通讯断层问题。从外形结构来看，整机采用立式手持的握持形态，机身主体做了收腰过渡处理，侧边贴合手掌自然握持的弧度，长时间单手握持操作不会产生明显的硌手感，机身外壳采用高强度工程塑料材质，表面做了细磨砂纹理处理，既可以提升握持时的摩擦力，避免戴劳保手套操作时出现打滑，也能减少日常使用中磕碰、剐蹭留下的痕迹，适配作业现场复杂的使用环境。机身顶部布局了三段式天线结构与两个调节旋钮，

　　天线采用可弯折的橡胶包覆结构，在设备跌落或者受到挤压时可以产生一定形变缓冲，避免天线根部断裂失效，两个旋钮分别对应频道切换与音量调节功能，旋钮表面做了防滑齿纹设计，即使佩戴厚手套也能精准转动调节，不需要脱下手套操作，适配低温、高空等不方便裸手操作的作业场景。正面区域上半部分设置了小尺寸显示屏，用于显示当前频道、信号强度、电量剩余等核心状态信息，屏幕做了内凹式设计，表面覆盖硬质透明保护片，避免日常使用中尖锐物体刮花屏幕影响信息读取；屏幕下方是功能按键区与数字拨号键盘，按键采用凸起的硅胶材质，单个按键的触发行程设置在1.5mm左右，按压反馈清晰，按键之间预留了足够的间距，避免戴手套操作时出现误触，数字键盘支持快速选频、

　　单呼组呼等功能操作，满足不同场景下的快速通讯需求。机身内部的结构布局做了分层设计，上层为射频模块与天线连接座，中层为主控电路板与音频处理模块，下层为电池仓，各模块之间设置了屏蔽隔离层，避免射频信号对主控电路产生干扰，同时电池仓采用卡扣式锁紧结构，配合密封胶圈实现基础的防尘防水能力，应对户外作业时的扬尘、零星溅水场景不会出现设备故障。从安装与适配边界来看，整机的长宽高尺寸控制在单手握持的合理范围内，厚度不超过35mm，机身背部预留了背夹安装位，可以搭配标准宽度的皮带夹，将设备固定在腰带、工装肩带处，不需要额外占用手部空间，背夹采用可拆卸结构，用户也可以根据使用需求更换车载固定支架、肩咪等外接配件，机身侧面设置了统一规格的音频接口，

　　接口处配有防尘塞，不用时可以封闭接口，避免灰尘、水汽进入接口造成接触不良。在结构强度设计上，机身的四个边角做了加厚的防撞筋条，内部对应位置设置了缓冲胶垫，设备从1.2米高度自由跌落至水泥地面时，边角的缓冲结构可以吸收大部分冲击能量，保护内部电路板与屏幕不受损坏，外壳的拼接处采用止口结构配合螺丝锁紧，拼接缝隙控制在0.1mm以内，既可以提升整机的结构刚性，也能减少灰尘从拼接缝隙进入机身内部。音频模块的出音孔设置在机身正面键盘下方，出音孔采用内凹的格栅设计，格栅内侧贴有防尘防水网，既可以保证声音传出的清晰度，也能阻挡异物进入扬声器腔体，麦克风拾音孔设置在机身正面靠下位置，对应手持时嘴部的自然位置，拾音角度做了定向优化，在嘈杂的作业环境下也能清晰拾取使用者的语音，过滤环境中的背景杂音，保证通讯语音的清晰度。
