家用影音设备红外遥控操作器结构设计

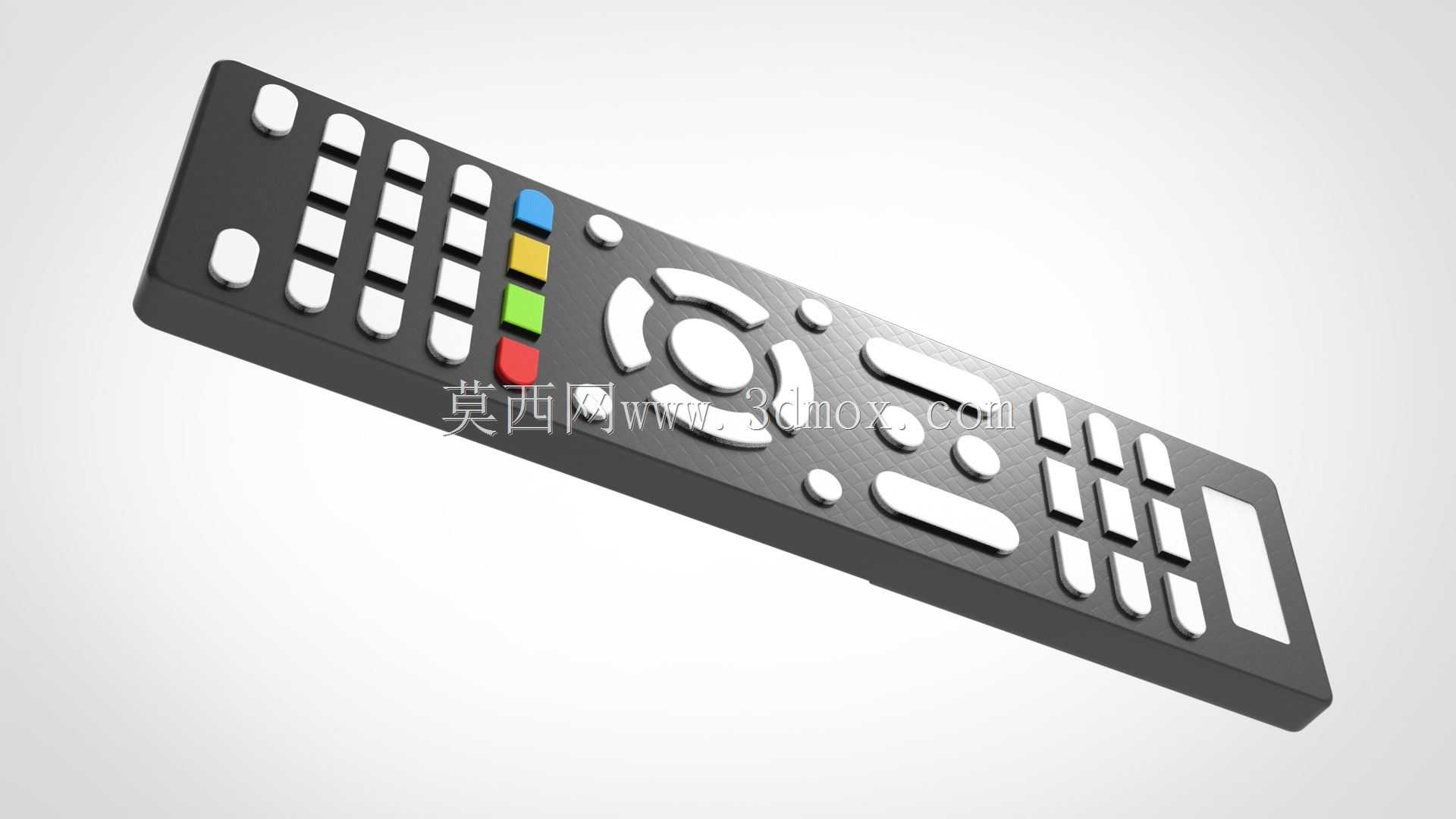

　　这款手持遥控操作装置，核心服务于家庭影音场景下的设备指令交互，日常使用中覆盖电视、机顶盒、智能投影等多类客厅影音设备的远程操作需求，用户无需起身触碰设备本体，在3-8米的常规客厅视距内即可完成频道切换、音量调节、功能菜单调用、信号源切换等高频操作，是家用消费电子外设里普及率极高的人机交互载体。从结构设计逻辑来看，整体采用长条形弧边收腰的手持形态，整机厚度控制在18-22mm区间，宽度适配成年人单手握持的掌宽范围，长度约180mm，握持时重心落在掌心偏下位置，长时间手持操作不易产生酸胀感，外壳边缘全部做R2-R3的圆角过渡，避免直角棱边硌手的问题，同时跌落时圆角结构能分散冲击力，降低外壳开裂的概率。

　　按键区域的布局完全贴合日常操作的使用频次做分区设计：最上方的电源按键单独设置在左上角位置，采用凸起高度1.2mm的独立按键，和周边按键保持3mm以上的间距，避免盲操作时误触开关机；中部的数字按键区采用4行3列的矩阵排布，每个按键为10*10mm的方形圆角结构，按键表面做内凹的弧面处理，贴合指腹按压的触感，按键之间预留1.5mm的间隙，按压行程控制在0.8-1.2mm，触发反馈清晰，不会出现软塌的虚位感；数字区侧边的彩色功能按键采用差异化的颜色标识，分别对应不同的快捷功能入口，用户无需查看按键文字即可通过颜色快速识别功能位置，降低盲操作的学习成本。方向导航区设置在整机中部偏下的核心握持拇指覆盖区域，

　　采用环形四向导航加中间确认键的经典布局，导航环的凸起高度比周边功能键高0.5mm，拇指滑动时能快速定位位置，确认键位于导航环中心，按压触发力比方向键稍大，避免滑动操作时误触确认。下方的功能快捷键区对应音量调节、频道切换、播放控制等高频操作，按键长度做加长处理，按压接触面积更大，日常使用中拇指无需大幅移动即可完成操作。整机外壳采用ABS+PC混合注塑材质，表面做细磨砂咬花处理，握持时不易留指纹，同时具备一定的抗刮耐磨性能，日常放置在茶几、沙发缝隙等位置不会轻易产生表面划痕。内部结构上，按键下方对应导电胶触发层，和PCB板上的触点保持0.3mm的安全间隙，避免日常轻微晃动产生误触发，PCB板前端预留红外发射头的安装位置，

　　发射头外露出外壳前端1mm，发射角度覆盖水平±60度、垂直±30度的范围，无需严格对准设备接收端即可完成指令传输，适配客厅内多设备摆放的不同角度需求。电池仓设置在整机尾部，采用两节7号电池供电的结构，仓盖做卡扣式设计，无需额外工具即可开启更换电池，仓盖和机身配合处预留0.1mm的间隙公差，既保证开合顺畅，又不会出现松动晃荡的问题。从安装边界和适配场景来看，这款遥控器的外形尺寸适配市面上绝大多数通用电视遥控器的保护套、壁挂收纳架尺寸，日常可以放置在沙发扶手的收纳槽、茶几的遥控器收纳盒内，也可以搭配壁挂支架固定在墙面，不会占用过多的桌面空间。结构设计过程中充分考虑了日常使用的跌落场景，整机内部的PCB板采用四个螺丝柱固定，螺丝柱周边做加厚的筋位支撑，1米高度自由跌落至木质地板时，不会出现PCB板移位、按键卡滞的问题；按键和外壳的配合间隙控制在0.2mm以内，日常使用中灰尘、少量泼溅的液体不会轻易渗入机身内部，具备基础的生活防泼溅能力。红外发射端的前方做透明视窗结构，视窗采用半透明的红外穿透材质，不会阻挡红外信号的传输，同时和整机外壳的配合做齐平处理，没有凸起的边角，避免日常拿取时剐蹭到其他物品。针对不同用户的使用习惯，整机的重量控制在80g以内（不含电池），单手握持时不会有坠手感，老人、儿童都可以轻松持握操作，按键表面的字符采用激光镭雕工艺，长期按压摩擦不会出现字符磨损脱落的问题，延长产品的实际使用寿命。
