立体折叠式防护面罩结构设计

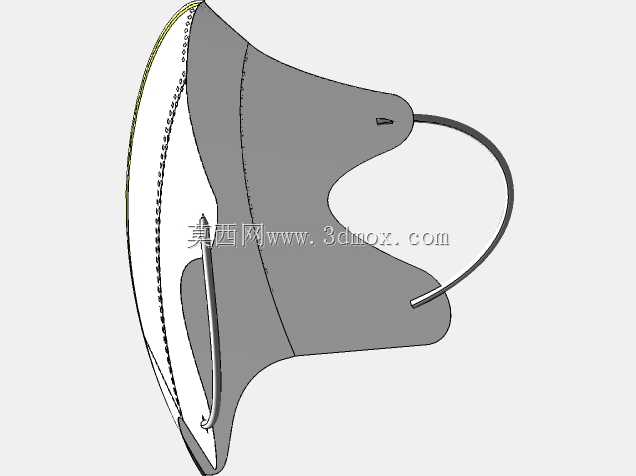

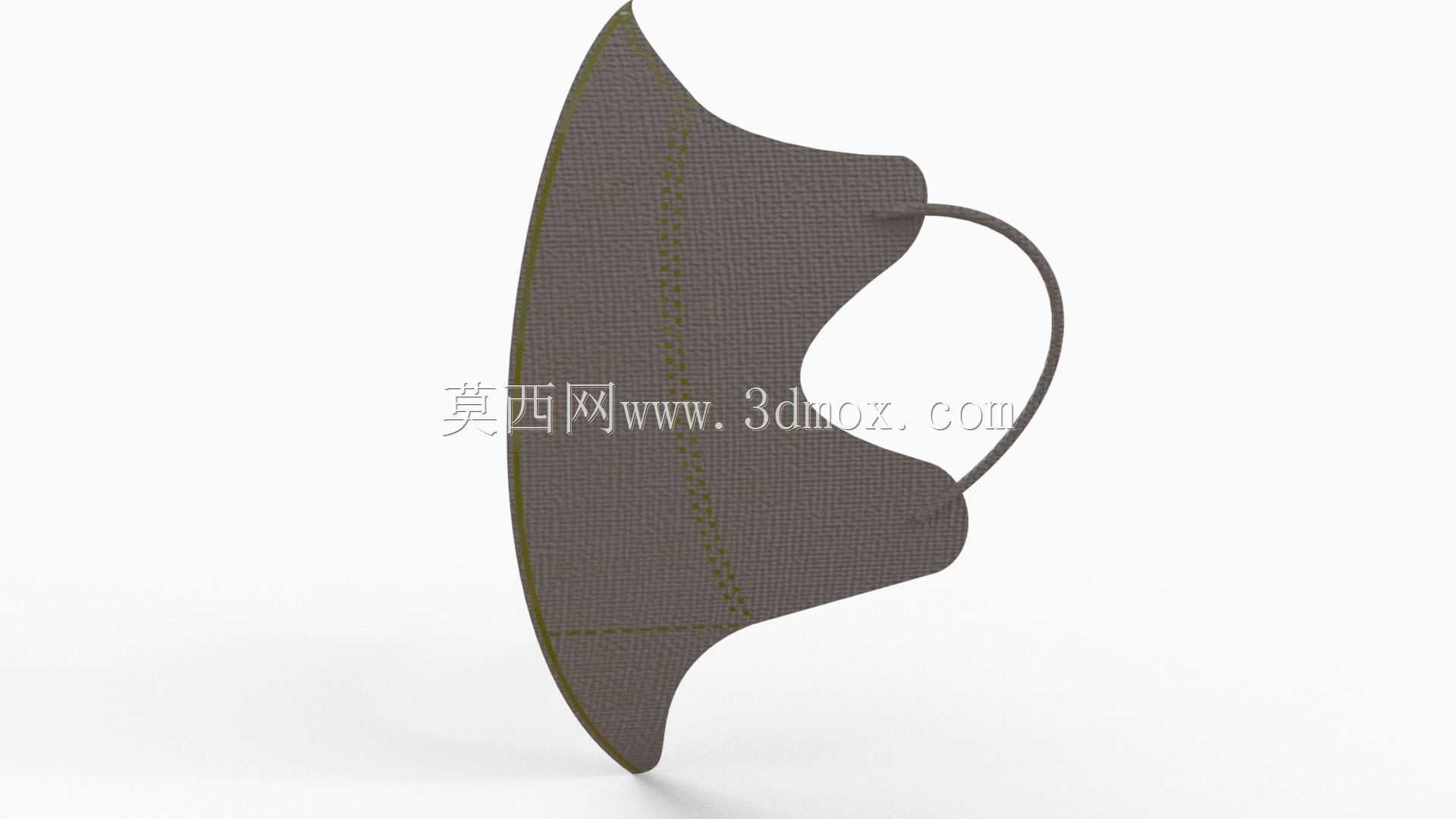

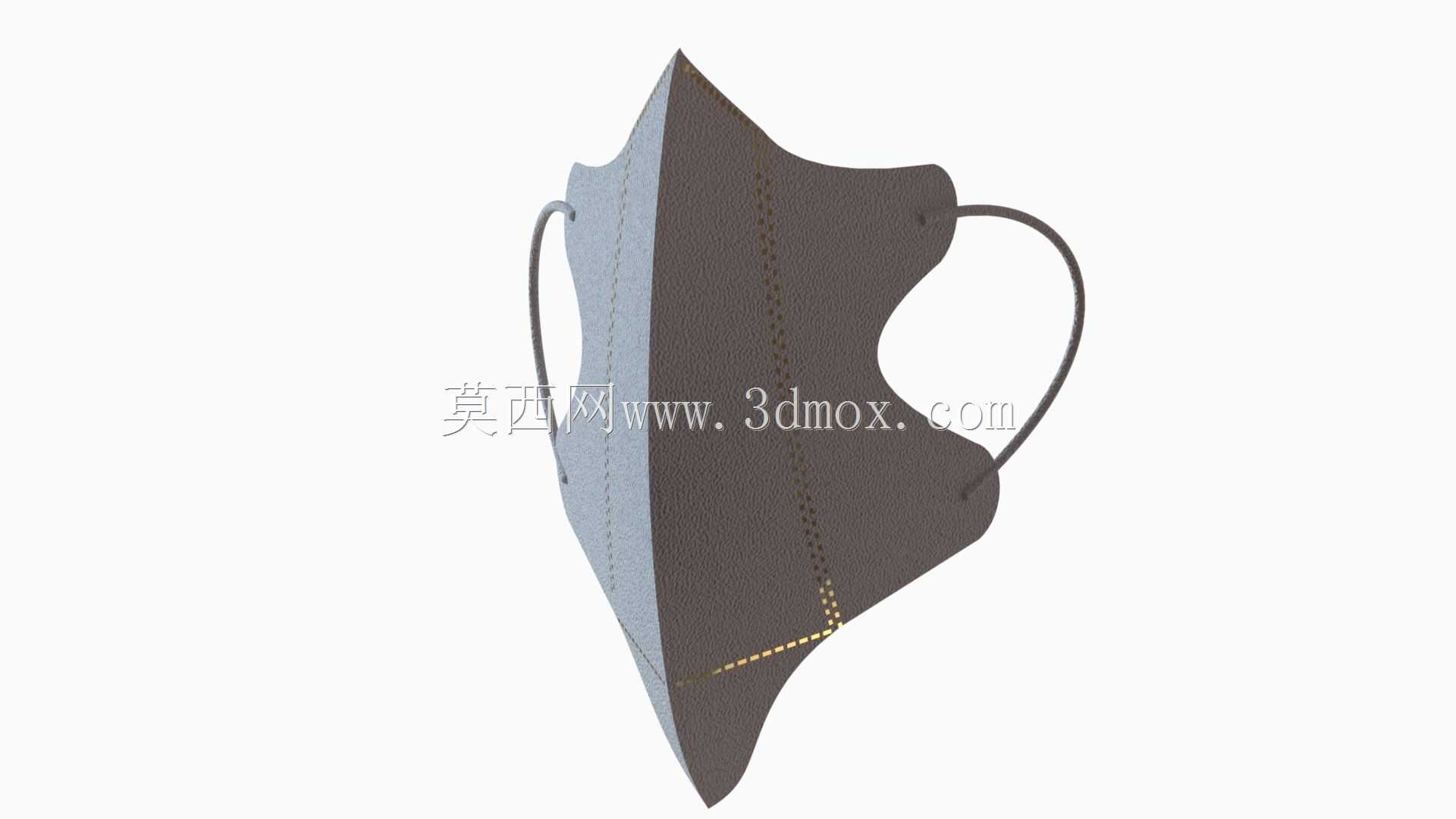

　　这款立体折叠防护面罩的结构设计，核心围绕面部贴合度与呼吸空间的平衡展开，区别于平面面罩的压脸、闷堵问题，建模阶段优先参考了东亚成年人面部轮廓的三维扫描数据，从鼻梁处的压合弧度到下颌位置的包裹范围，都做了针对性的曲面拟合，避免佩戴时出现侧边漏缝、说话时面罩移位蹭嘴的常见问题。从实际应用场景来看，这类面罩可覆盖日常通勤、公共场合防护、轻度粉尘作业环境等多个使用场景，耳挂部分采用弹性带体的结构建模，预留了带体与面罩主体的热压贴合位，装配时可通过热压工艺将弹性耳带固定在面罩侧边的加固点位，避免长期拉扯出现带体脱落的问题。面罩主体采用三层复合结构的曲面分层设计，建模时将外层拒水层、中间过滤层、内层亲肤层分别做了曲面偏移处理，每层之间预留0.

　　1mm的层叠间隙，既保证折叠压合时各层材料不会出现错位起皱，也能让佩戴时的曲面支撑性更好，不会因为呼吸负压直接贴在口鼻处。设计过程中特意在鼻梁位置做了内置塑形条的安装槽位，槽位宽度设置为5mm，深度0.8mm，可适配常规的铝制鼻梁条，佩戴时按压塑形条就能贴合鼻梁轮廓，减少上方缝隙导致的眼镜起雾问题。整体折叠状态下的厚度控制在3mm以内，单片收纳时不会占用过多空间，展开后的立体空间在口鼻位置预留了12mm的呼吸空腔，说话时唇部不会直接接触面罩内层，长时间佩戴的舒适度明显优于平面结构。面罩边缘的压合走线采用虚线式的热压封边建模，封边宽度2mm，热压点位间距1.5mm，既保证各层材料的封合强度，也能让边缘位置更柔软，减少对面部皮肤的压痕。

　　耳挂的长度做了可适配的弹性变量设计，自然状态下耳挂长度为85mm，拉伸后最大长度可达170mm，可适配不同头围的佩戴需求，耳挂与面罩主体的连接点位设置在面罩侧边的上下两个端点，受力方向顺着面部轮廓走向，佩戴时不会出现勒耳朵的问题。从安装边界来看，这款面罩的生产适配常规的折叠口罩热压生产线，建模时所有压合边的位置、折叠折线的角度都匹配现有量产设备的加工参数，不需要额外开模定制工装，可直接导入生产线做工艺调试。曲面建模阶段反复调整了脸颊位置的收腰弧度，避免面罩边缘蹭到颧骨位置的皮肤，同时下颌位置的向下延伸弧度做了加长处理，可包裹住下巴位置，避免低头时面罩上滑露出缝隙。整体结构没有多余的复杂构件，所有曲面都做了曲率连续处理，生产时的材料裁切损耗比同类立体面罩低8%左右，兼顾了佩戴体验与量产可行性。
