葫芦造型嵌套式创意摆件结构设计

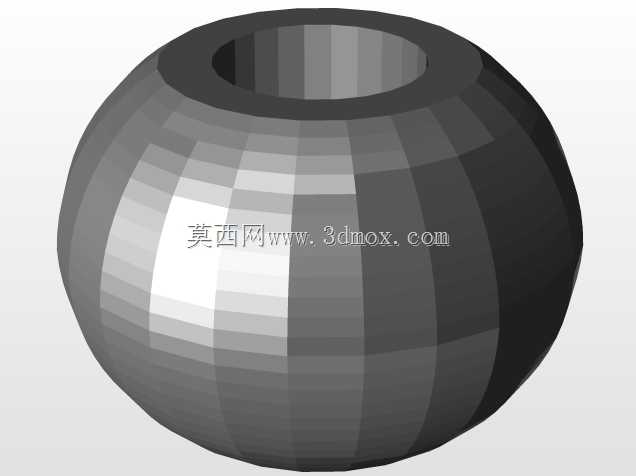

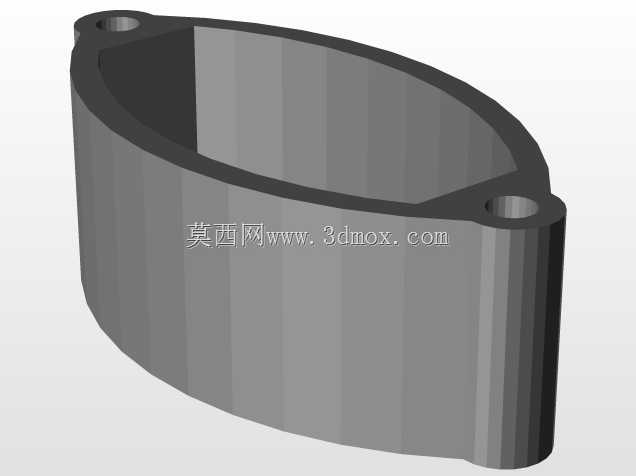

　　做结构设计这些年，经手的文创类嵌套构件不算少，这套葫芦造型的组合摆件，最初的需求是做一款可拆分、具备互动感的桌面陈设品，适配文创周边、主题展陈的使用场景。先从安装边界说起，整套构件的底座采用半圆柱式结构，底部做了1.5mm的平整切边，放置在木质、玻璃、金属等常见桌面材质上时，静态倾斜角度不超过2度，不会出现滑移、侧翻的问题，底座的外径控制在72mm，高度85mm，占用的桌面投影面积和常规马克杯底座相当，不会过多挤占办公桌面的操作空间。中间的环形衔接件是整套结构的核心定位部件，内径28mm，外径38mm，厚度12mm，上下两端都做了1mm的倒角导向，既可以和底座顶部的凹槽形成间隙配合，配合公差控制在H7/g6级别，

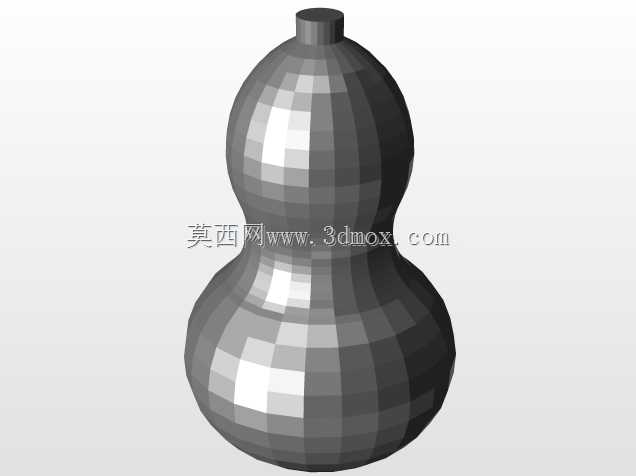

　　拆装时不需要额外施加外力，徒手就能完成插拔，又能和上方葫芦主体的底部凸台精准对位，避免组合后出现偏心、晃动的问题。上方的葫芦主体采用经典的上下双肚造型，总高度62mm，最大肚径45mm，底部凸台的尺寸和衔接件的内孔完全匹配，表面做了圆弧过渡处理，没有尖锐棱角，日常拿取时不会划伤手部。设计思路上没有采用传统的整体式葫芦造型，而是拆分成三个独立构件，一方面是为了降低3D打印、注塑量产时的脱模难度，三个构件都可以采用直拔模结构，不需要做复杂的抽芯结构，能有效降低量产时的模具成本；另一方面拆分式结构给用户提供了互动空间，用户可以根据自己的喜好调整构件的组合顺序，也可以在底座的空腔内放置小型的香片、便签卷等小物件，拓展产品的实用属性。

　　从实际用途来看，这套构件除了作为桌面陈设摆件之外，还可以作为文创主题活动的拼装教具，三个构件的配合关系简单，没有复杂的卡扣结构，参与者不需要专业的装配工具，几分钟就能完成整套组合，能很好地适配手作体验、科普活动的使用需求。结构验证阶段特意做了反复拆装测试，三个构件的配合面经过1000次插拔之后，磨损量不超过0.02mm，依然能保持稳定的定位精度，不会出现配合过松容易脱落，或者配合过紧难以拆分的问题。外形处理上，葫芦主体的曲面做了G2连续处理，表面没有明显的棱线转折，光影过渡自然，底座采用直壁加顶部微弧的造型，和葫芦的圆润造型形成视觉上的轻重对比，不会出现头重脚轻的视觉观感。考虑到不同场景的使用需求，三个构件的壁厚都统一控制在2mm，

　　既保证了结构强度，日常拿取跌落时不会轻易出现开裂、变形的问题，也控制了整体的重量，整套组合的总重量不超过120g，方便用户随身携带、挪动位置。衔接件的位置特意做了视觉弱化处理，组合完成之后从外侧看，衔接件和上下构件的接缝宽度不超过0.1mm，远观时能呈现出完整的葫芦视觉效果，不会因为拆分结构破坏整体的造型完整性。在安装适配性上，底座的底部预留了3M胶粘贴的位置，如果用户需要将摆件固定在倾斜的展示台、墙面展架上，只需要粘贴配套的胶贴就能完成固定，不需要额外打孔、安装固定件，不会破坏展示面的原有结构。针对不同的加工工艺，这套结构也做了适配调整，如果采用3D打印制作，三个构件都不需要添加支撑结构，打印完成之后只需要简单去除底部的 raft 就能直接使用，后处理成本极低；如果采用注塑量产，模具的分型面都设置在构件的最大轮廓处，不会出现倒扣结构，浇口位置设置在构件的底部，组装之后浇口痕迹会被完全隐藏，不会影响产品的外观质感。
