仿古木质结构投石弹射装置设计

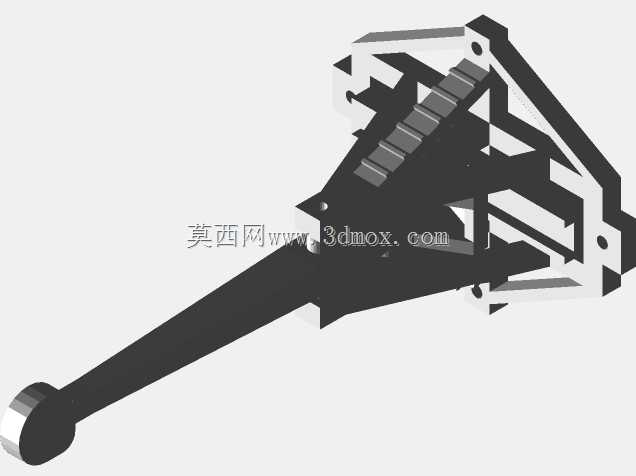

　　这款弹射装置采用仿古代投石机的三角支撑框架结构，整体以杆件拼接作为核心受力体系，底部采用十字交叉的落地式基座设计，基座上预留有多个定位安装孔位，可直接通过螺栓或者卡扣固定在平整的操作台面，也可适配3D打印后的免胶拼装场景，基座边缘做了加厚的凸缘处理，能够抵消投射瞬间产生的后坐力偏移，避免装置在使用过程中出现侧翻或者滑移的问题。支撑主臂采用单根长直杆件作为核心承载部件，主臂顶端设置有环形的弹兜安装位，可根据投射物的尺寸更换不同规格的弹兜组件，主臂与底部基座之间通过两侧的斜向支撑臂形成稳定的三角受力结构，每侧斜撑都采用双杆件并行的设计，在斜撑与主臂、基座的连接位置都做了加厚的铰接座结构，铰接座内预留有销轴安装孔，

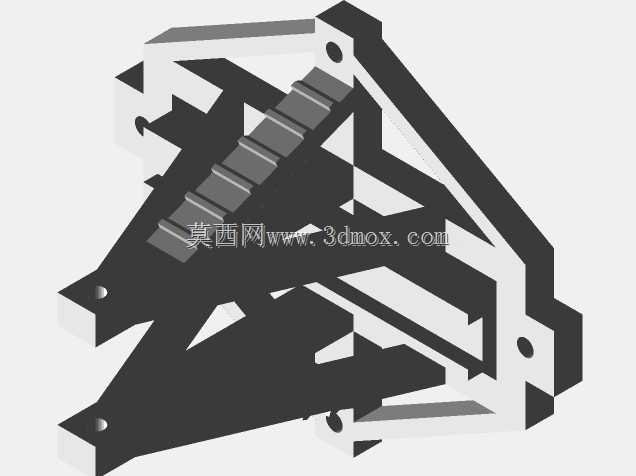

　　可直接穿入标准直径的金属销轴或者3D打印的塑料销轴实现转动连接，铰接位置的间隙控制在0.2mm以内，既保证转动过程无卡滞，又不会出现过大的旷量影响投射精度。在装置的一侧斜撑上集成了阶梯式的踩踏或者锁止操作结构，阶梯表面做了防滑的凹凸纹理，操作人员可通过踩踏阶梯完成弹力蓄能的锁止操作，无需额外配置专用的锁止工具。整个装置的所有构件都采用等壁厚的设计思路，壁厚统一控制在适合FDM3D打印的2mm厚度，所有转角位置都做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题，同时也能减少拼装过程中锐角划伤的风险。从实际应用场景来看，这类弹射装置既可以作为科教演示的教具，用于中学物理课堂讲解杠杆原理、弹性势能转化的相关知识点，

　　也可以作为桌面级的休闲拼装模型，供模型爱好者完成打印拼装后进行软质投射物的趣味体验，部分文创场景下还可等比例缩放后作为微缩场景的摆件配件，搭配古代战争场景的沙盘使用。设计过程中优先考虑了无支撑打印的可行性，所有构件的摆放角度都经过优化，主臂、斜撑、基座部件都可以在打印时直接平放在打印平台上，无需添加额外的打印支撑，既能够减少打印耗材的浪费，也能降低后期支撑拆除的打磨工作量，构件之间的连接全部采用标准化的卡扣或者销轴连接，不需要额外粘接剂就可以完成整体拼装，拆解后也可平整收纳，减少存储占用的空间。在安装边界的考量上，装置整体的落地投影尺寸控制在常规桌面可容纳的范围内，主臂抬升到最大投射角度时的顶端高度不会超过常规桌面置物架的层间高度，

　　放置在桌面使用时不会与上方的置物结构产生干涉，基座底部的安装孔位间距适配通用的T型槽工作台槽距，也可通过压板直接固定在小型木工工作台面上，满足不同场景下的固定需求。投射力的调节可通过更换不同弹力的皮筋组件实现，主臂与基座之间预留了皮筋挂接的凸轴结构，凸轴做了防脱的凸缘设计，皮筋挂接后不会在拉伸过程中意外滑脱，弹兜的安装位置也设置了多档调节孔位，可根据投射物的重量调整弹兜的安装高度，匹配不同的投射距离需求。整个结构没有复杂的曲面造型，所有特征都以拉伸、切除的常规建模特征为主，建模过程中可直接通过参数化调整杆件的长度、铰接座的位置，快速衍生出不同尺寸比例的衍生版本，适配不同的使用需求，比如缩小比例后可作为钥匙扣挂件，放大比例后可作为大型科普展项的互动演示装置。
