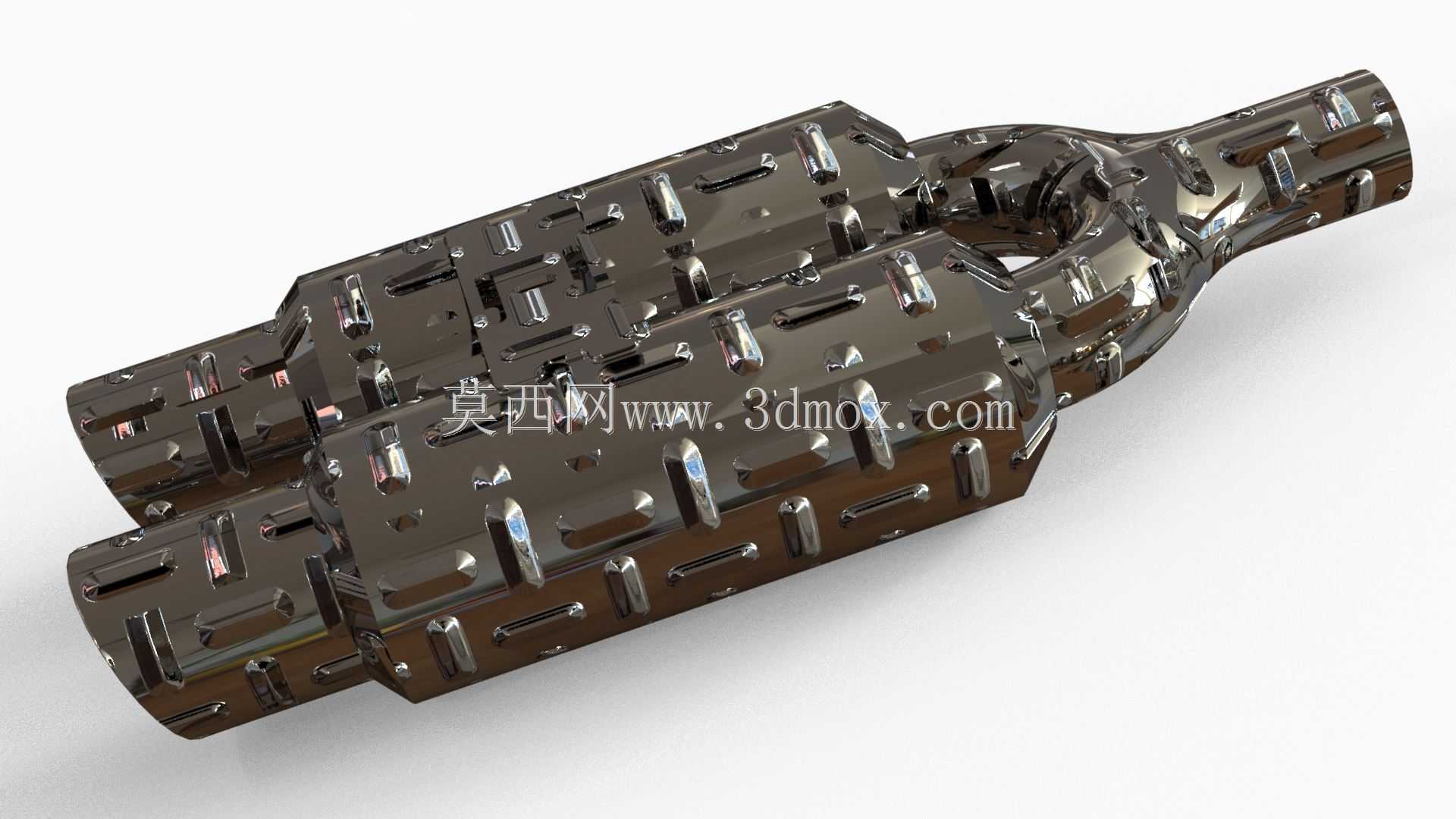

双腔式汽车排气消音尾管结构设计

　　这款排气尾段结构主要面向小排量乘用车辆的排气系统末端配套使用，安装位置位于车辆底盘后部排气路径的最末端，直接承接前段三元催化器排出的高温高压废气，核心作用是在不明显增加排气背压的前提下，降低废气排出时的脉动噪音，同时规整排出的废气流向，避免气流紊流带来的额外振动与异响。从结构设计逻辑来看，整体采用双进单出的腔体布局，进气端设置两个平行的圆形接口，可直接对接前段排气系统的双出管路，接口边缘做了加厚翻边处理，能够适配标准卡箍的紧固安装，安装时无需额外焊接，仅通过卡箍锁紧即可实现密封连接，降低售后更换与装配的操作难度。腔体内部采用分级膨胀消音的结构思路，废气从两个进气口进入腔体后，首先进入第一级膨胀腔，通过腔体截面积的突然扩大，

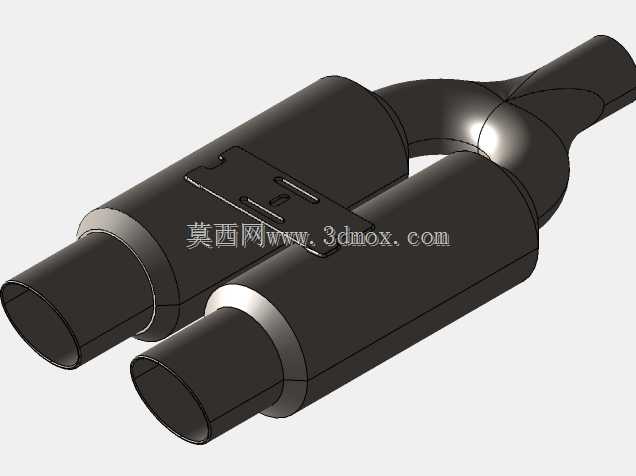

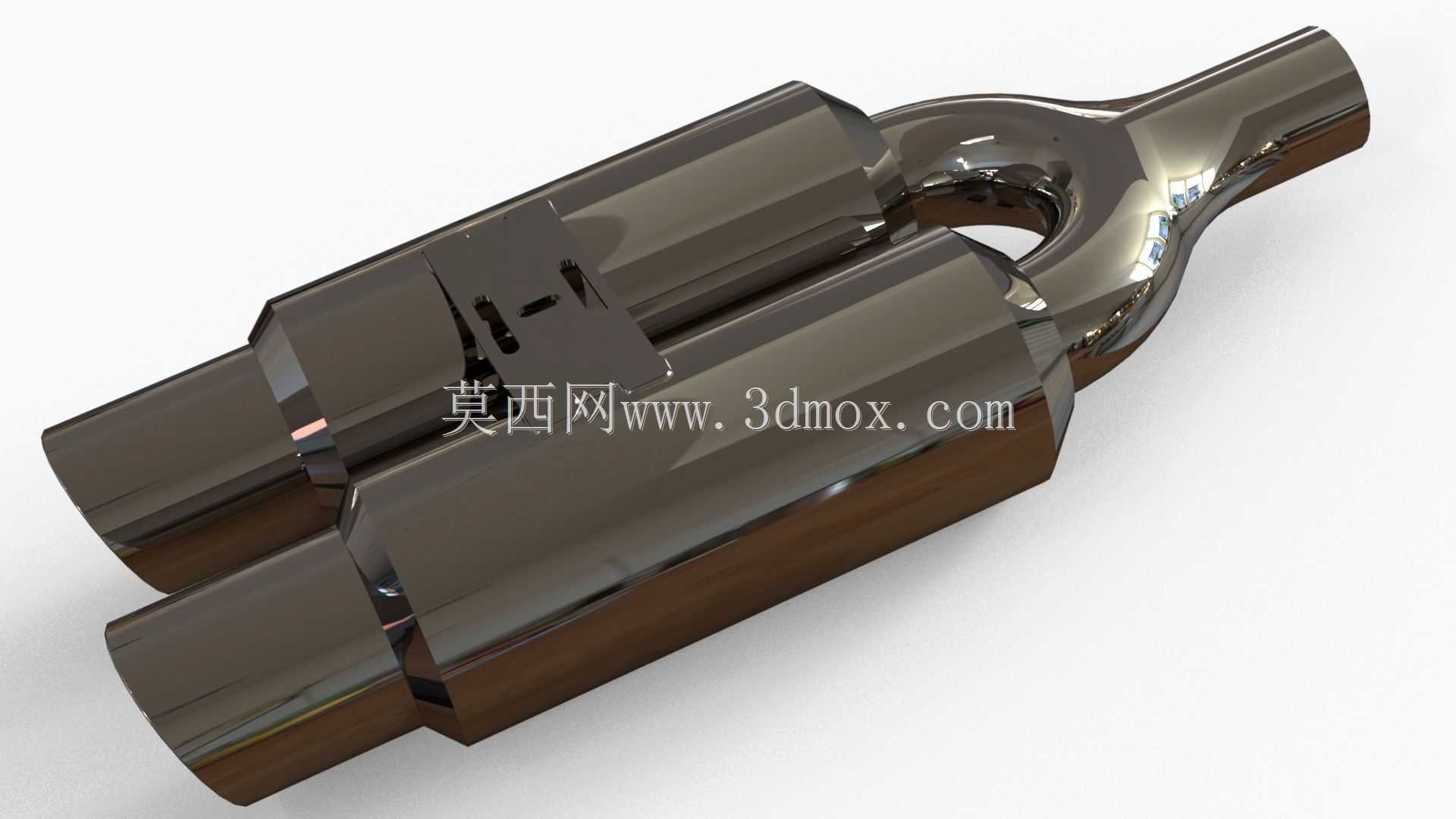

　　降低废气流速，衰减废气中的中低频脉动噪音，之后气流通过腔体内置的导流隔板进入第二级膨胀腔，隔板上开设的导流孔经过孔径与排布的匹配计算，能够在引导气流转向的同时，进一步打散高频气流噪音，最后气流汇总到单出的出气端口，平顺排出到外界。外形设计上，整体腔体采用冲压焊接的金属壳体结构，外表面做了镜面抛光处理，既能够提升金属构件的抗腐蚀能力，适应底盘复杂的泥水、盐雾使用环境，也能够满足部分用户对底盘外露部件的外观需求。安装边界方面，腔体顶部设置了一体化的吊装挂耳结构，挂耳上开设的圆形安装孔可直接匹配车辆底盘的橡胶吊耳，安装时无需额外制作固定支架，整体结构的重心沿进气与出气端口的轴线分布，吊装后不会对吊耳产生额外的偏置力矩，

　　能够避免长期使用后吊耳老化开裂的问题。尺寸设计上，双进气端口的中心距与主流1.5T-2.0T排量车型的前段双出管路中心距保持一致，腔体的最大外径控制在常规底盘排气安装位的预留空间范围内，不会与底盘的悬挂结构、燃油管路、车身护板产生运动干涉，出气端口的外径适配常规口径的排气装饰尾喉，用户可根据需求自行加装外观装饰件。结构强度方面，整个腔体的壳体采用1.5mm厚度的冷轧不锈钢板材冲压成型，焊接位置采用满焊工艺，能够承受排气系统最高800摄氏度的持续工作温度，同时腔体内部的导流隔板与壳体之间采用点焊加固，能够承受废气脉动带来的持续振动，不会在长期使用后出现隔板开焊脱落、消音失效的问题。气流路径的设计上，

　　特意避免了气流在腔体内部出现直角转向的结构，所有导流位置都做了圆弧过渡处理，能够最大程度降低气流在腔体内部的阻力，将整个排气尾段的背压控制在合理范围内，不会因为加装消音结构影响发动机的动力输出效率。密封设计上，进气与出气端口的配合面都做了高精度的车削加工，平面度控制在0.1mm以内，配合卡箍安装时，仅需在接口处加装常规的石墨密封垫即可实现完全密封，不会出现废气泄漏的问题。实际使用场景中，这款结构既可以作为原厂排气系统的替换配件，也可以作为改装排气系统的末端消音段使用，双腔的结构设计相比单腔直排结构，噪音降低效果可达到15分贝以上，同时相比多腔复杂消音结构，排气阻力降低30%左右，能够在消音性能与动力性能之间取得较好的平衡。
