小型车床配套方形夹头成套组件

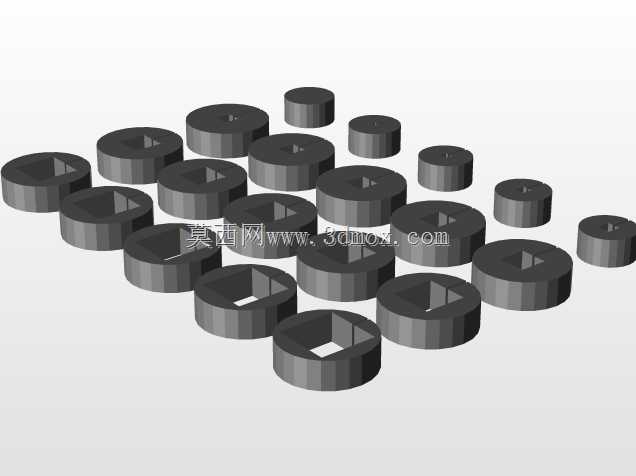

　　在小型仪表车床、桌面级教学车床的日常加工作业中，棒料与异形小工件的装夹稳定性直接决定加工精度与成品良率，这套方形夹头组正是针对小规格车床装夹场景开发的配套工装组件。整套夹头覆盖了从最小直径实心棒料到带方形定位槽小零件的装夹需求，不同规格的夹头采用统一的外圆安装基准，可直接适配对应型号小型车床的主轴内锥孔，无需额外改制连接结构，更换时只需松开主轴锁紧装置即可完成快速切换，单支夹头更换耗时不超过30秒，能有效减少小批量多品种加工时的工装调整时间。

　　从结构设计来看，每款夹头的夹持端都做了对称式开槽处理，开槽深度根据对应夹持规格做了差异化匹配，小规格夹头的开槽长度更短，保证夹持薄壁小零件时不会出现夹伤变形的问题，大规格夹头的开槽深度适当加大，可提供足够的收缩量来适配棒料的直径公差，所有夹头的内孔夹持面都做了精磨处理，表面粗糙度控制在Ra0.8以内，装夹时与工件表面的接触面积更大，不会出现单点应力集中导致的工件夹痕。夹头尾部的定位止口与车床主轴的定位端面配合公差控制在H7/g6级别，安装后夹头的径向跳动量可控制在0.02mm以内，能满足有色金属小零件、塑料样件的精加工装夹要求。

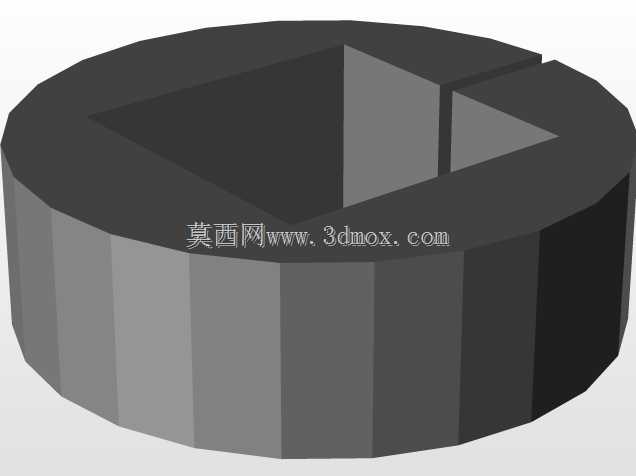

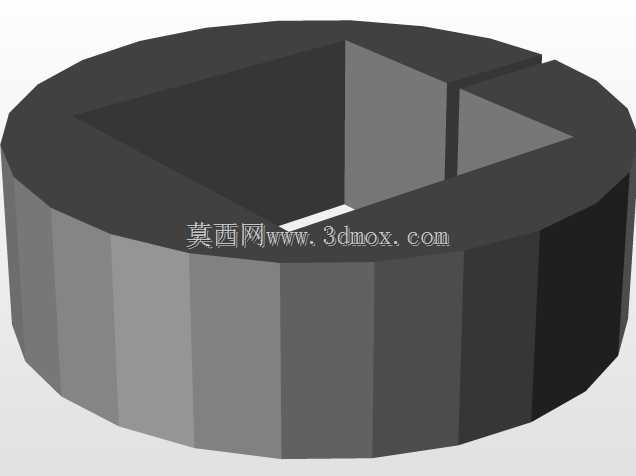

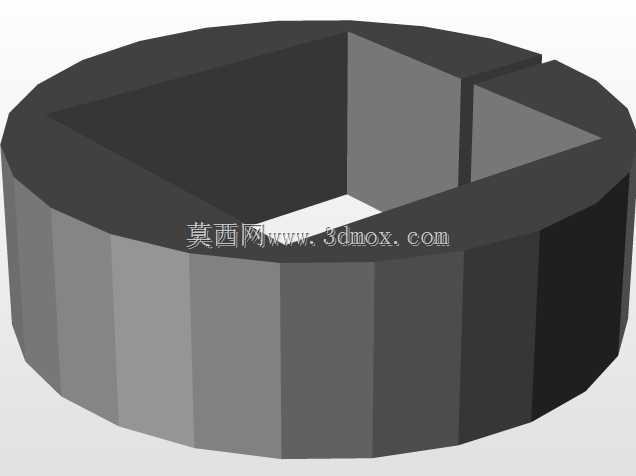

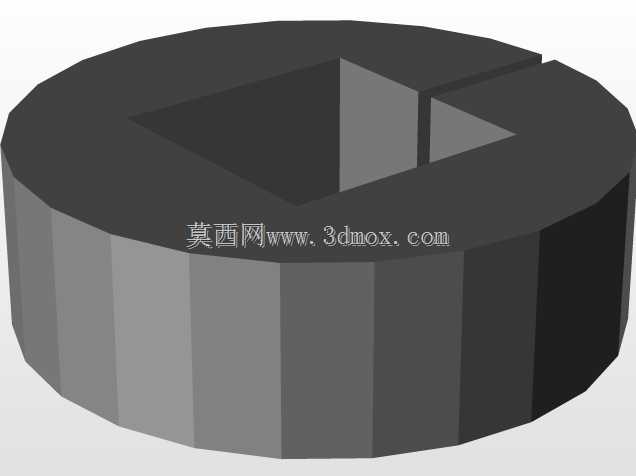

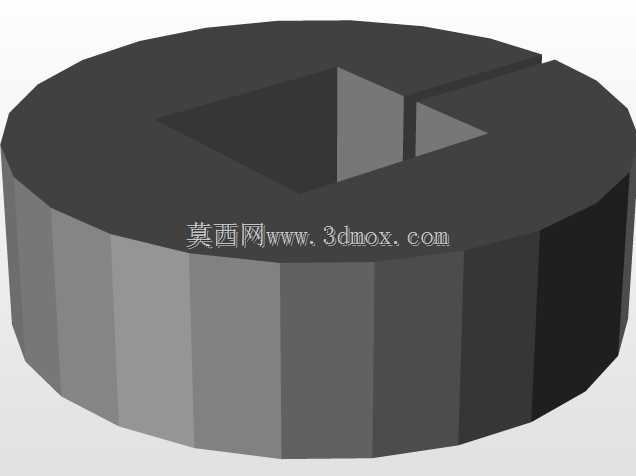

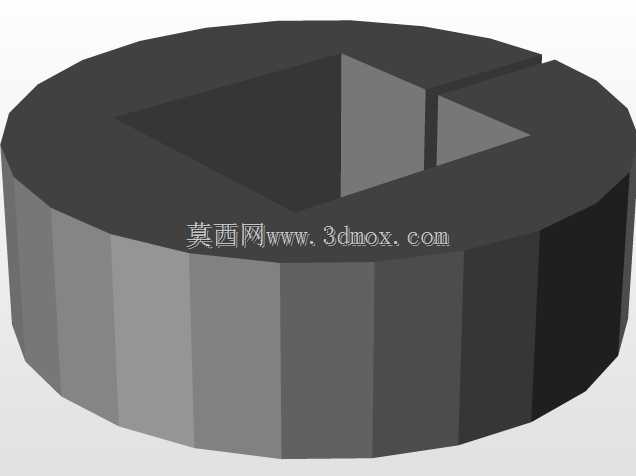

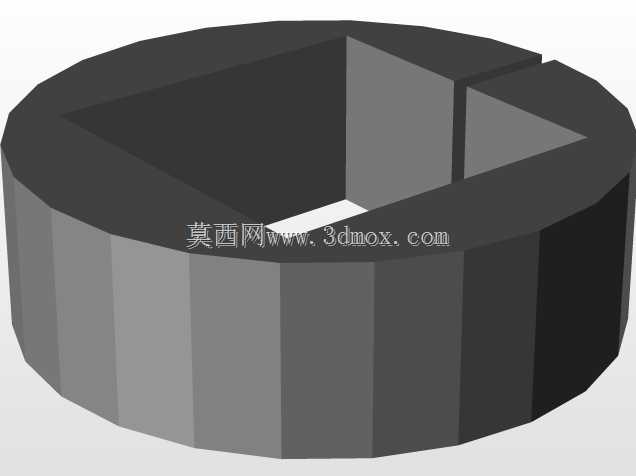

　　针对方形截面零件的装夹需求，这套夹头组里专门配置了带方形内孔的夹头型号，方形内孔的相邻边垂直度控制在0.01mm以内，装夹方形零件时无需额外找正，就能保证零件的加工面与车床主轴轴线垂直，适合加工小型方形接头、电子接插件外壳这类带规则方形截面的零件。夹头的整体外形采用阶梯式圆柱结构，最大外圆尺寸与对应车床的主轴内孔完全匹配，安装后不会突出主轴端面过多，避免加工时与刀架发生运动干涉，夹头的总长度经过严格核算，保证锁紧后夹头的收缩行程完全在主轴锁紧机构的工作范围内，不会出现锁紧不到位或者夹头被顶出的安全隐患。

　　在实际加工场景中，这套夹头组可覆盖直径1mm到12mm的圆形棒料装夹，以及边长2mm到10mm的方形零件装夹，适配桌面级小型车床加工精密小轴、定位销、小型塑料结构件、航模配件等产品的加工需求。夹头的材质选用优质弹簧钢制作，整体经过淬火加中温回火处理，硬度达到HRC42-48，既有足够的韧性保证反复收缩扩张不会出现开裂，又有足够的耐磨性保证长期使用后夹持面不会出现磨损凹陷，正常使用工况下，单支夹头的夹持寿命可达到上万次装夹循环。设计过程中针对每款夹头的壁厚都做了有限元受力校核，保证在最大锁紧力作用下，夹头的变形量均匀分布在开槽部位，不会出现局部应力过大导致的断裂问题，夹头的开口边缘都做了0.2mm的倒角处理，安装时不会刮伤主轴内孔表面，也方便工件顺利插入夹头内孔。

　　对于小批量零件加工场景，这套成套夹头可以减少操作人员频繁找正、更换工装的时间，不同规格夹头的统一安装基准也能保证更换夹头后主轴的跳动精度保持一致，不需要重新校准工件同轴度。在教学实训场景中，这套夹头组可以满足学生加工不同材质、不同截面形状小零件的装夹需求，结构简单直观，也方便学生理解弹性夹头的工作原理与装夹精度控制要点。夹头的外圆表面做了发黑处理，既可以提升防锈能力，也能避免日常使用中磕碰造成的表面损伤，所有夹头的规格标识都采用激光打标刻在夹头尾部端面，长期使用也不会出现标识磨损模糊的问题，方便操作人员快速识别所需规格。
