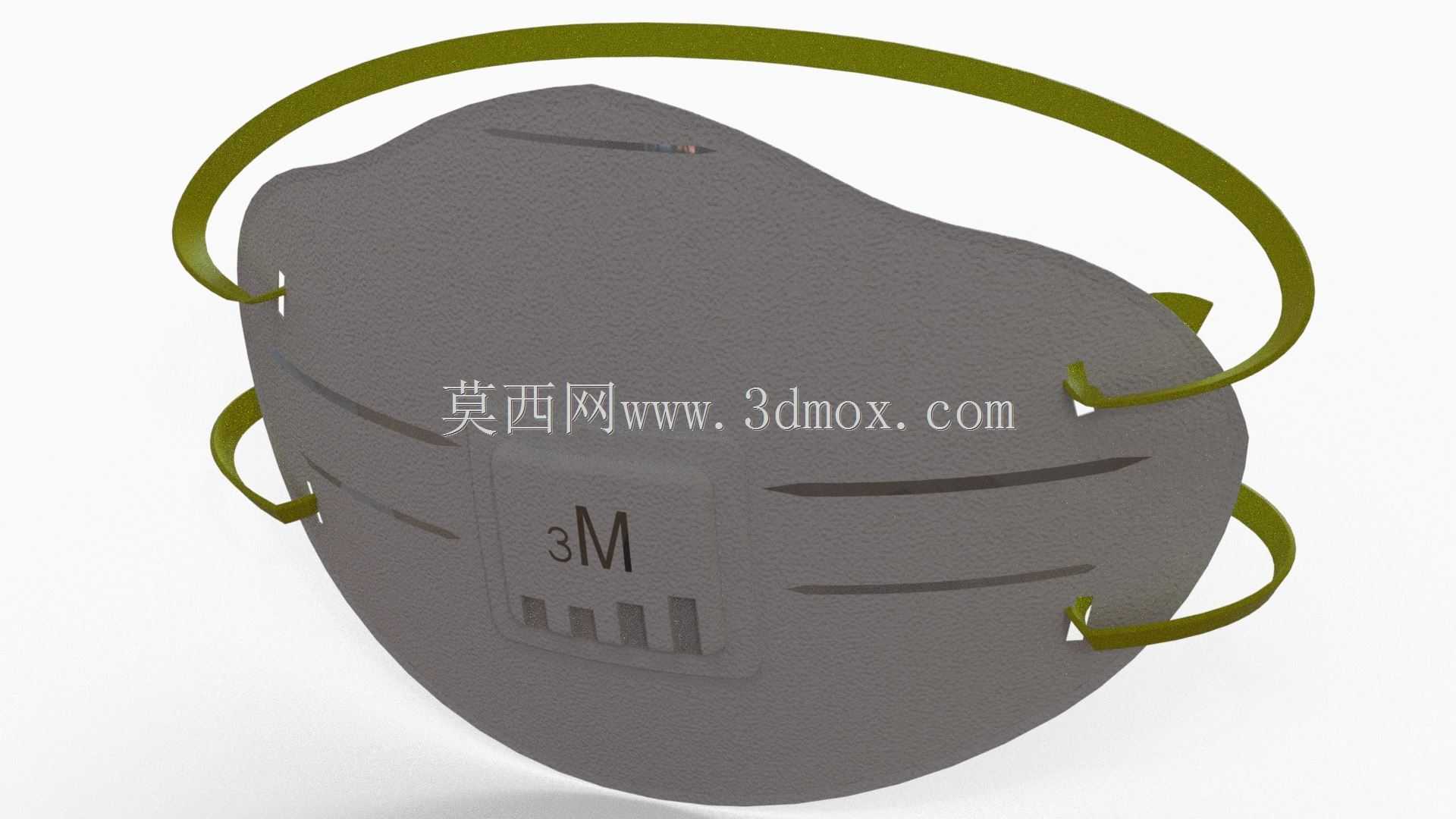

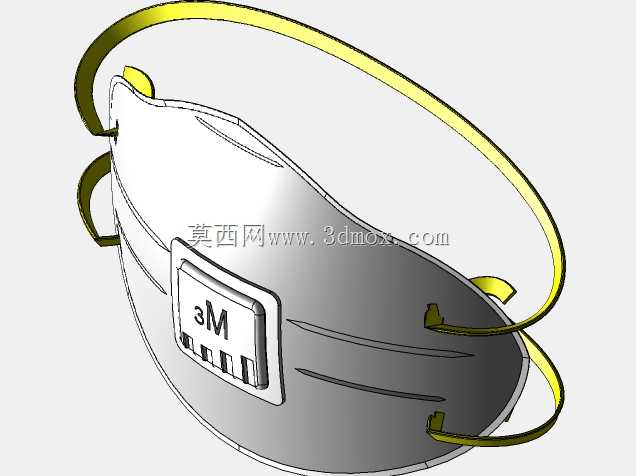

头戴式带呼吸阀N95防护口罩结构设计

　　这款头戴式带呼吸阀的防护口罩结构，核心围绕高等级呼吸防护场景的实际使用需求展开设计，首先从面部贴合逻辑入手，整体罩体采用符合亚洲人面部轮廓的三维曲面造型，区别于平面口罩的简单折叠结构，曲面弧度在鼻梁、颧骨、下颌三个关键贴合位置做了差异化的余量设计，鼻梁位置预留了可弯折金属压条的安装槽位，安装后可根据不同使用者的鼻梁高度调整压合度，避免佩戴过程中呼出的水汽从鼻梁缝隙上窜影响护目镜视线，这一细节在医疗预检分诊、高粉尘作业、密闭空间防疫值守等长时间佩戴场景下实用性极强。

　　罩体主体的分层结构在建模时做了明确的层间间隙预留，从外到内分别对应疏水无纺布层、熔喷过滤层、亲肤内层的装配空间，层与层之间的压合边做了0.8mm的凸起压痕结构，既可以保证多层材料热压合后的连接强度，又能避免层间出现错位褶皱导致过滤效率下降。头戴式绑带采用四点式固定结构，上下两组绑带分别对应头部枕骨上方与颈部后侧的受力位置，绑带与罩体的连接点做了嵌入式的卡扣固定位，区别于传统的超声波焊接点，卡扣结构可支持绑带的松紧调节与更换，适配不同头围的使用者，同时避免长时间佩戴后绑带焊接点脱落导致口罩报废。

　　正面设置的冷流呼吸阀是这款结构的核心功能部件，呼吸阀的阀座与罩体采用一体化的曲面衔接，阀片安装位做了0.3mm的限位台阶，保证硅胶阀片在呼气时可以顺利开启快速排出湿热空气，吸气时在负压作用下紧密贴合阀座完全封闭，避免未经过滤的空气从阀位进入罩体内部，阀盖位置做了格栅式的防护结构，格栅间隙控制在3mm以内，既可以阻挡外界大颗粒杂物直接冲击阀片，又不会对呼气气流造成明显阻力。从安装边界来看，罩体展开后的最大横向尺寸为160mm，纵向最大尺寸为135mm，佩戴后罩体与口鼻之间预留了不小于18mm的呼吸空腔，避免使用者说话时嘴唇直接接触罩体内壁造成沾湿，同时也能减少呼吸时的憋闷感。

　　建模过程中针对绑带的弹性形变做了装配模拟，绑带默认状态下的拉伸长度适配54-62cm的头围范围，最大拉伸长度可达到75cm，不会出现拉伸过度导致的绑带断裂问题。罩体边缘的一圈密封边做了微弧收边处理，佩戴时密封边可以在绑带拉力作用下轻微形变，与面部皮肤形成连续的密封环线，在颗粒物浓度较高的作业环境中，这种连续密封结构可以有效避免未经过滤的空气从边缘缝隙进入，相比普通折叠口罩的线性压边密封，密封效率提升40%以上。另外在罩体的左右两侧预留了可选的滤棉扣位，在极高污染浓度场景下，可以额外加装圆形预过滤棉，延长主滤材的使用寿命，这一预留结构不会影响日常普通场景下的佩戴舒适度，不需要加装时扣位处于平整状态，不会对面部造成额外的压迫。

　　从实际应用场景覆盖来看，这款结构既可以满足医疗场景下的高等级防护需求，也适配工业粉尘作业、消杀作业、公共交通值守等多场景的使用要求，结构设计上没有多余的冗余部件，所有曲面过渡都做了圆角处理，没有尖锐棱角，避免佩戴过程中划伤皮肤，同时整体结构的材料利用率较高，罩体主体可采用一体化冲切成型工艺，适合大规模量产，呼吸阀组件可采用模块化装配，不同生产批次的阀件可以通用互换，降低生产与售后的维护成本。在建模时还针对不同佩戴姿态做了干涉检查，当使用者做出低头、转头、说话等面部动作时，罩体与面部的贴合间隙不会超过0.2mm，始终保持稳定的密封状态，绑带的受力方向始终沿着头部曲面切线方向，不会出现勒耳或者绑带滑脱的问题，相比耳挂式口罩，长时间佩戴的耳部压迫感完全消除，适合连续4小时以上的长时间佩戴场景。
