之字形旋转传动实验工装结构设计

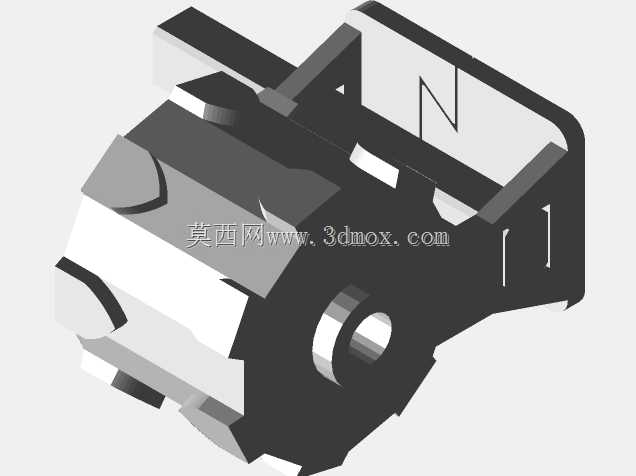

　　这套之字形旋转实验装置，最初的设计出发点是面向小行程角度偏转的传动验证场景，在高校机械原理实验台、小型传感器标定工位上都能找到对应的使用需求——不少接触式位移传感器、角度传感器在做线性度验证时，需要稳定的周期性偏转输入，常规的曲柄滑块结构要么输出行程过大，要么换向冲击明显，很难匹配毫米级位移、十度以内转角的微幅实验需求，这套结构刚好填补了这个场景的空白。从结构组成来看，装置分为支撑底座、旋转滚筒、之字形传动导杆三个核心部分，支撑底座采用一体化折弯式的承托结构，底部预留了两个M4规格的安装沉孔，孔距为42mm，可直接固定在标准光学实验台的T型槽上，也可以通过L型支架转接安装在垂直立面的安装板上，

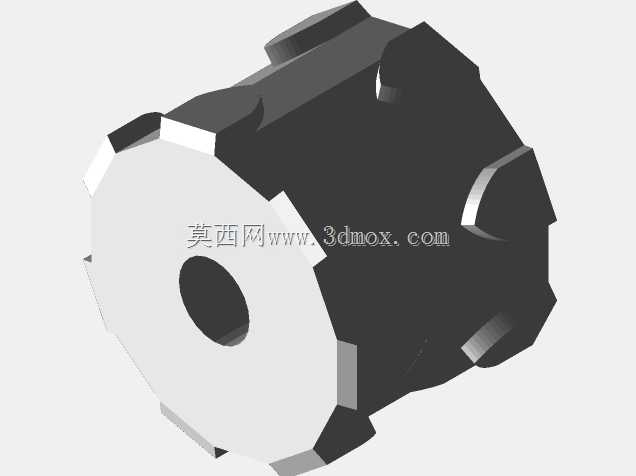

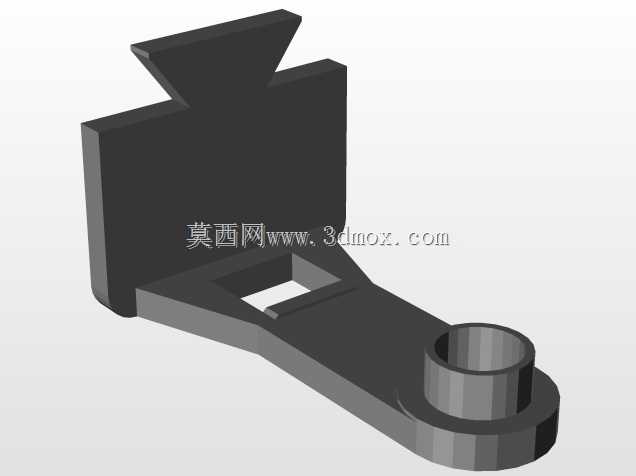

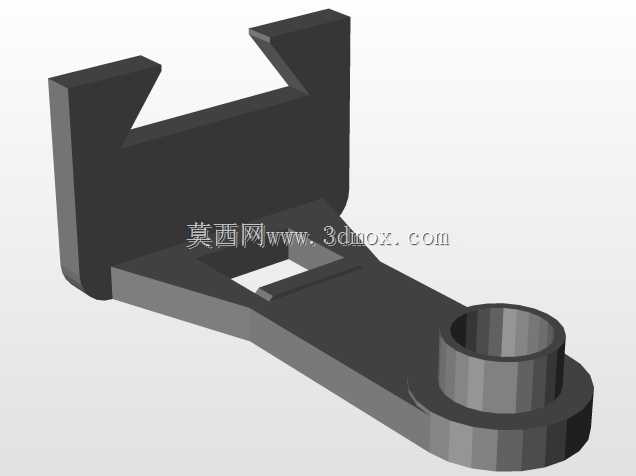

　　整体安装边界控制在80mm×60mm×55mm的空间范围内，不会占用过多实验台的操作空间，适合多组实验装置并排布置做对照测试。旋转滚筒的外轮廓做了八处对称的内凹弧面设计，并非单纯的外观造型，每一处弧面对应导杆的一个行程止点，当滚筒绕中心轴做整周旋转时，嵌在滚筒端面导槽内的之字形导杆会沿着底座的导向槽做往复直线运动，之字形的弯折角度经过反复验算，设置为127度，这个角度下导杆的往复行程刚好控制在18mm，换向时的速度曲线为正弦过渡，不会出现刚性冲击，能给前端连接的传感器提供平滑无突变的位移输入，避免冲击载荷对传感器敏感元件造成损伤。设计过程中特意将导杆的导向段做了2mm的加厚处理，导向面与底座导向槽的配合间隙控制在0.05mm以内，

　　既保证了滑动顺畅无卡滞，又能将导杆的径向跳动量控制在0.02mm以内，确保位移输出的精度满足实验要求。滚筒的中心轴孔采用D型截面设计，可直接匹配6mm直径的D型输出轴，不管是连接小型步进电机做定速旋转驱动，还是连接手动旋钮做手动微调操作，都能实现无间隙的扭矩传递，不需要额外做键连接或者顶丝固定，简化了实验前的装配流程。滚筒外表面的弧面深度统一为3mm，相邻弧面之间的过渡圆角为R2，这个参数是经过多轮运动仿真验证的：如果弧面深度过大，导杆在换向时会出现短暂的停留空程，无法输出连续的位移曲线；如果弧面深度过小，导杆的往复行程会达不到设计值，无法满足多数接触式传感器的标定行程要求。底座的支撑立板与底板之间做了三角加强筋结构，筋板厚度为2.

　　5mm，能承受最大5N的径向载荷，就算导杆前端连接的检测工装存在一定的偏心，也不会出现立板变形导致的旋转卡滞问题。在实际使用场景中，这套装置除了用于传感器标定实验，还可以作为小型机械结构的传动演示教具，直观展示旋转运动转换为直线往复运动的过程，相比传统的曲柄滑块结构，它的结构更紧凑，运动过程更平稳，没有外露的传动部件，操作时的安全性更高，不需要额外加装安全防护挡板。导杆的前端面做了M3的螺纹孔，可直接连接不同规格的检测顶头、位移拨片，适配不同类型的被测元件，不需要额外做转接件设计，能缩短实验准备的周期。整套结构的所有棱角处都做了R0.8的倒圆角处理，没有尖锐的毛刺边，就算是学生操作使用也不会出现划伤风险。在装配逻辑上，所有部件都采用无胶化的装配设计，滚筒与支撑立板之间通过轴用卡簧做轴向定位，导杆可以直接从导向槽的一端抽出，日常维护清洁时不需要复杂的拆卸工具，就能完成所有部件的拆解和重新组装，适合实验场景下频繁调整、反复拆装的使用需求。从运动特性来看，当滚筒以60r/min的转速旋转时，导杆的往复频率为1Hz，这个频率区间刚好覆盖了多数民用传感器的动态响应测试范围，不需要搭配复杂的减速机构就能直接使用，降低了整套实验装置的配套成本。
