交叉弓接收机构件三维结构设计

　　在休闲运动器材、特种发射类器械的结构设计领域，接收机构件是承担动力衔接、部件定位、动作传导的核心受力单元，这款交叉弓接收机的结构设计，完全围绕实际使用中的受力工况、安装适配性、动作可靠性展开。从实际应用场景来看，这类构件主要装配于交叉弓的主体框架中段位置，是弓弦触发后动力传递路径上的关键定位节点，既要承担弓弦释放瞬间的冲击载荷，也要为触发机构、定位弹珠的承接部件提供稳定的安装基准，避免反复动作后出现结构偏移、部件松脱的问题。

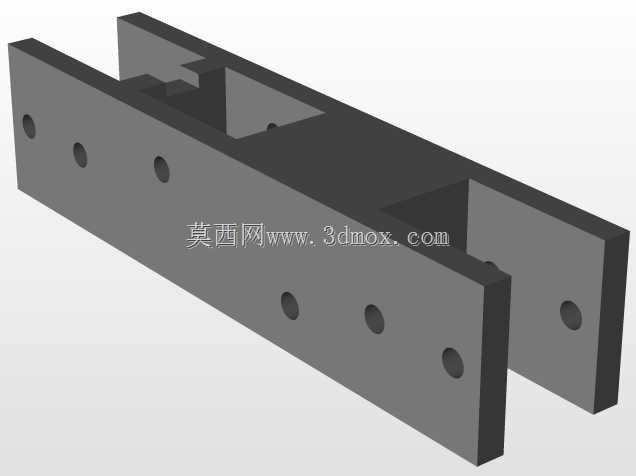

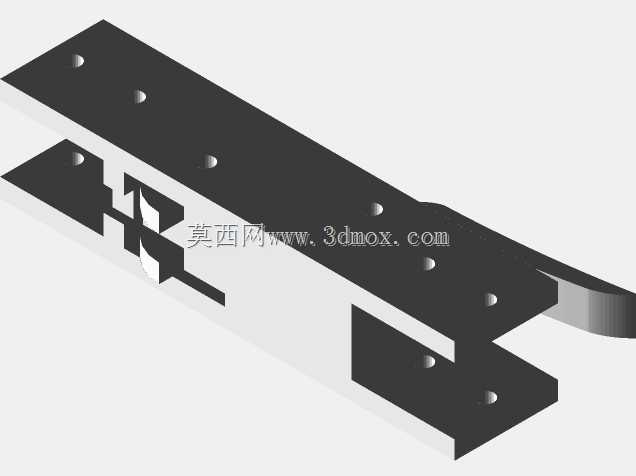

　　从功能特性层面拆解，该构件采用双侧平行立板的主体框架结构，两块平行的棕色主体板件通过预设的多组安装孔位实现刚性连接，板件上均匀分布的圆形通孔，既可以用于穿设固定销钉完成自身与弓身主体的锁固，也能为内部的触发拨片、承接滑块提供转动或滑动的定位基准。框架中段预留的矩形开槽区域，是核心功能区，内部装配的弧形拨片与楔形承接块，能够在待击发状态下稳定锁止弓弦端部的定位件，在触发动作完成后，顺着开槽的导向轨迹顺畅释放承接部件，不会出现卡滞、滑脱的问题。构件底部延伸出的薄片状定位支脚，能够嵌入弓身主体的预设卡槽内，抵消发射瞬间产生的纵向冲击力，避免构件受冲击后出现位置窜动。

　　设计思路上，这款构件没有采用一体化铣削的复杂结构，而是用分体式板件拼接的方案降低加工难度，两块平行立板的厚度一致，所有安装孔位采用同轴设计，加工时只需要一次装夹就能完成双侧孔位的钻削，有效控制加工公差。内部的活动部件均采用圆弧过渡设计，所有与弓弦、触发件接触的棱边都做了倒圆角处理，避免反复摩擦过程中出现应力集中导致的部件开裂，也能减少动作过程中的摩擦阻力，让触发手感更顺畅。考虑到实际使用中可能遇到的潮湿、扬尘环境，构件的开槽区域没有设计冗余的遮挡结构，预留了足够的排屑间隙，灰尘、细小杂物不会在槽内堆积造成活动部件卡滞，日常维护只需要简单吹扫就能完成清洁。

　　从外形尺寸与安装边界来看，该构件整体呈长条形布局，长度方向的尺寸适配常规交叉弓的主体框架宽度，双侧立板的间距刚好匹配内部活动部件的运动行程，不会出现过大的旷量，也不会因为间隙过小导致部件装配困难。板件上的安装孔位采用等间距排布，能够适配不同尺寸规格的弓身安装孔，具备一定的通用适配性，不需要针对不同型号的弓身重新打孔调整。构件的整体高度控制在较低范围内，装配后不会突出弓身主体的外轮廓，避免使用过程中勾挂衣物、其他配件，同时也能降低整体重心，提升持握时的平衡感。所有突出的结构边缘都做了钝化处理，没有尖锐的棱角，装配和日常使用过程中不会划伤操作人员。

　　从受力传导的角度优化，该构件的受力点全部落在板件的实体区域，开槽位置避开了主要的受力传导路径，冲击载荷会顺着双侧立板直接传递到弓身主体上，不会在开槽的薄壁位置形成应力集中。内部的承接块采用斜面导向设计，待击发状态下弓弦的拉力会顺着斜面转化为对承接块的正向压力，不需要额外加装弹簧就能实现稳定锁止，减少了零部件数量，也降低了故障概率。触发拨片的转动轴位置设置在框架的受力加强区域，反复扳动触发的过程中，轴孔位置不会因为长期受力出现磨损扩大的问题，能够长期保持动作精度。
