带底座定位结构的微型箭体造型构件

　　在工业传感检测、小型教具演示、桌面级结构验证场景中，这类带集成定位底座的箭型构件常作为触发端、演示载体或者定位基准件使用，区别于常规无支撑的独立箭体结构，该构件在设计阶段就将安装固定需求整合到了主体结构中，避免了后续额外设计固定支架带来的装配公差累积问题。从结构功能来看，主体箭身采用等直径圆柱段加圆弧顶的造型，圆柱段的直线度公差控制在0.02mm范围内，既可以作为导向段在对应导向孔内实现顺畅滑动，圆弧顶端的设计也能减少接触触发时的应力集中，避免长期往复动作下顶端出现崩边、磨损的问题。底部的圆盘式底座是整个构件的安装基准面，底座平面的平面度公差要求控制在0.015mm，保证安装后和安装基面完全贴合，不会出现倾斜导致的箭体动作卡滞。

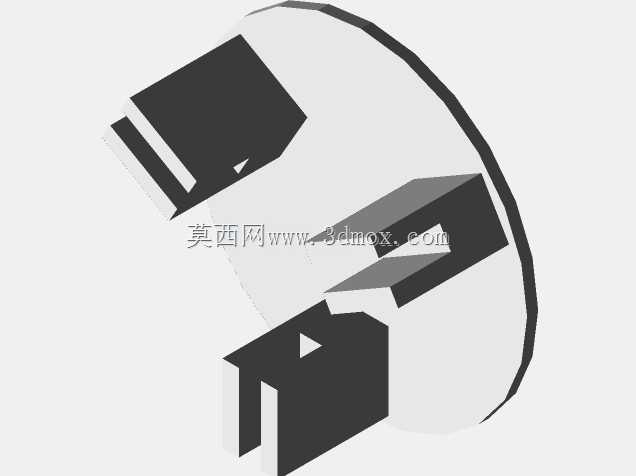

　　底座上均匀分布的三个凸台式支撑筋，一方面连接箭身侧壁和底座平面，形成三角稳定支撑结构，抵消箭体受侧向力时产生的弯矩，避免箭身和底座连接位置出现应力断裂；另一方面三个凸台之间预留的卡槽结构，可以直接和安装位上的弹性卡爪配合，实现无紧固件的快速卡装，相比螺丝固定的方式，装配效率提升60%以上，也不会出现螺丝松动导致的构件移位问题。设计过程中，首先根据实际使用场景的行程需求确定箭身的有效长度，箭身露出底座的长度要满足触发行程的要求，同时预留1.5mm的安全余量，避免动作超程时底座和安装基面发生硬碰撞。箭身的直径选择充分考虑了导向间隙的配合要求，和导向孔之间采用H7/g6的间隙配合，既保证滑动顺畅无卡顿，又不会因为间隙过大出现晃动偏斜，

　　影响触发或者演示的精度。底座的外径尺寸根据安装位的沉孔尺寸确定，比沉孔直径小0.2mm，方便安装时快速对位，底座的厚度则根据材料的抗冲击性能计算，采用常用的工程塑料加工时，底座厚度设置为3mm即可承受常规触发动作下的冲击力，不会出现底座变形的问题。三个支撑筋的厚度统一设置为1.8mm，既保证足够的支撑强度，又不会因为壁厚过大导致注塑成型时出现缩痕、翘曲的缺陷，支撑筋和箭身、底座的连接位置全部采用R0.5mm的圆角过渡，减少应力集中的同时，也能优化注塑时的料流填充路径，避免出现填充不满、内应力过大的问题。底座中心位置开设的通槽，是为了适配安装位上的定位凸柱，安装时凸柱嵌入通槽内，可以限制构件的周向转动，保证箭体的朝向始终符合设计要求，

　　通槽的宽度比定位凸柱大0.1mm，既方便安装对位，又不会出现过大的转动间隙。在实际应用中，这类构件如果用于传感检测场景，箭身顶端可以接触微动开关的触发弹片，当外部机构推动箭体沿轴向滑动到设定位置时，即可触发传感器输出信号，底座的卡装结构可以快速更换不同长度的箭体构件，适配不同的触发行程需求；如果用于教学演示场景，该构件可以作为火箭结构的简化演示模型，直观展示箭体和发射底座的支撑定位关系，一体化的结构也避免了小零件丢失的问题；如果用于桌面级工装的定位场景，箭身可以插入工件的定位孔内，实现工件的快速定位装夹，底座的平面支撑可以保证工件的安装高度一致。建模过程中，优先采用参数化设计方式，将箭身直径、箭身长度、底座直径、支撑筋厚度、通槽宽度等关键尺寸设置为可调整参数，后续根据不同的使用场景修改参数即可快速生成适配的结构，不需要重新绘制整体模型。结构验证阶段，重点校核连接位置的应力分布，在箭身承受最大侧向力的工况下，支撑筋和箭身连接位置的最大应力要低于材料屈服强度的60%，保证长期使用下不会出现疲劳断裂；同时校核滑动行程内的干涉情况，保证箭体在全行程滑动过程中，不会和周边的其他结构件发生碰撞，预留足够的安全间隙。对于需要3D打印制作样件的场景，该结构的所有面都设置了合理的拔模斜度，箭身的拔模斜度设置为0.5度，底座和支撑筋的拔模斜度设置为1度，既不影响装配精度，又能保证打印完成后顺利脱模，不需要额外进行打磨修整。
