袖珍便携十字弓结构三维建模设计

　　在小型弹射器械的结构设计领域，这类迷你十字弓的建模需要兼顾结构紧凑性与功能完整性，区别于常规尺寸的十字弓产品，该结构的设计核心是在极小的空间内整合弓臂储能、击发触发、握持定位三大核心功能模块，避免多余结构带来的尺寸冗余。从实际应用场景来看，这类微型结构常被用于机械原理教学演示、桌面级趣味机械结构验证，也可作为小型弹射类文创产品的结构原型，帮助结构设计从业者理解弹性储能机构的力传递路径与空间布局逻辑。

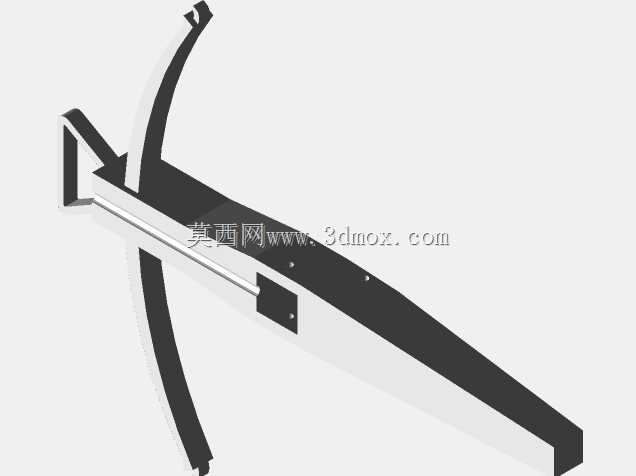

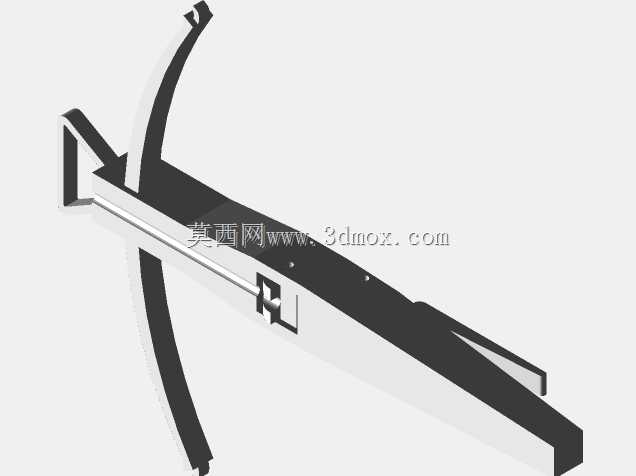

　　从功能特性层面拆解，该结构的弓臂采用对称式弧形布局，弓臂与主体托身的连接位置设置在托身前段两侧，这种布局可以在有限的弓臂长度下最大化弹性形变行程，保证储能效率的同时，不会让弓臂外伸尺寸超出握持边界，避免携带或操作过程中弓臂与周边物体发生剐蹭。托身部分采用长条形一体化构型，前段设置弓臂安装槽，中段预留弓弦卡位与击发构件的安装空间，尾端设置三角式握持环，握持环的开孔尺寸适配单指穿入操作，操作时单指即可完成持握与击发动作的配合，无需额外的握持辅助结构。

　　设计思路上，建模过程中优先确定了击发行程的边界参数：托身总长度控制在单手握持的舒适范围内，弓臂展开后的最大宽度不超过托身长度的二分之一，保证整体结构的长宽比协调，不会出现头重脚轻的握持失衡问题。弓弦的走线路径沿托身上表面的中轴线布置，托身上表面预留浅槽容纳弓弦待击发状态的卡位，避免弓弦外露导致的误触风险，同时浅槽的深度经过反复校核，既不会阻碍击发时弓弦的快速回弹，也能在待击发状态下对弓弦形成侧向定位，防止弓弦从卡位中滑脱。弓臂与托身的连接采用嵌入式卡槽配合定位凸台的结构，不需要额外的紧固件即可完成装配，这种无紧固件的装配设计既减少了零件数量，也降低了微型结构的装配难度，适合小尺寸零件的批量加工与组装。

　　安装边界方面，该结构所有零件均无超出主体轮廓的尖锐外伸结构，弓臂末端做圆弧过渡处理，握持环的边缘做倒圆角处理，避免操作过程中划伤手部。击发触发构件隐藏在托身内部的空腔中，仅在托身侧面预留极小的触发按键凸起，凸起的高度不超过2mm，既保证按压操作的触感反馈，也不会因为凸起过高导致携带过程中误触击发。弓臂的弹性形变范围经过运动仿真校核，在最大储能状态下，弓臂的形变量不会超出材料的弹性屈服极限，保证反复使用过程中不会出现塑性变形导致的弹力衰减。托身内部的空腔尺寸同时兼顾了零件安装空间与结构强度，空腔壁厚保持均匀，避免3D打印或注塑加工过程中出现壁厚不均导致的缩痕、变形问题。

　　从力传递路径来看，击发时触发构件解除对弓弦的卡位，弓臂储存的弹性势能通过弓弦转化为动能，整个力的传递路径沿托身中轴线分布，不会产生侧向分力导致结构抖动，这种对称式的力路设计也降低了结构对材料强度的要求，即使采用常规的PLA、ABS等常见3D打印材料，也能满足结构强度需求，不需要额外添加加强筋结构。托身尾端的握持环与托身主体采用一体化过渡设计，过渡位置做圆弧加厚处理，避免击发时的反作用力导致握持环与托身连接处断裂。整体结构的所有零件均可拆分，每个零件的拔模角度都符合常规加工工艺要求，不需要特殊的加工工装即可完成生产制造，零件之间的配合间隙控制在0.1-0.2mm之间，既保证装配的顺畅性，也不会因为间隙过大导致结构松动。
