惠普商用台式机硬盘安装承载托架结构

　　在商用台式机的内部结构设计中，硬盘承载单元是直接决定存储部件安装稳定性、运维便捷性的核心结构件，这类部件的设计需要同时兼顾机箱内部空间利用率、硬盘运行时的减震需求、批量装配的公差适配性，以及后期运维更换的操作效率，尤其是针对MT规格的大机箱商务机型，硬盘托架的结构合理性会直接影响整机的长期运行可靠性。

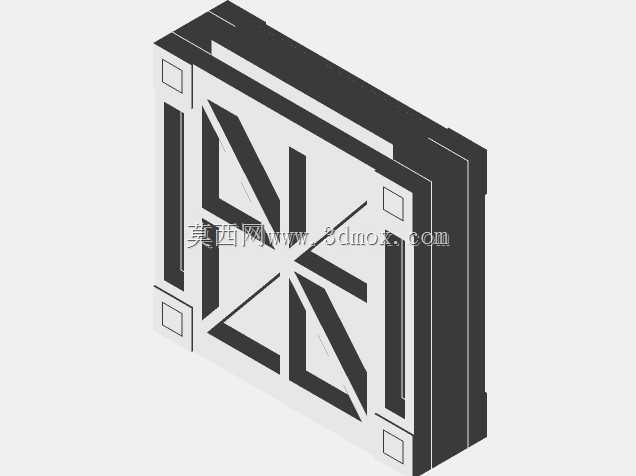

　　从实际应用场景来看，这类硬盘承载单元主要适配立式商用台式机箱的3.5英寸机械硬盘安装位，日常办公场景下商用台式机往往需要7*24小时持续运行，硬盘作为核心存储部件，持续运转时会产生规律性微幅振动，如果托架结构刚性不足，长期振动传导会导致硬盘磁头偏移、坏道增加，大幅缩短存储部件的使用寿命，因此结构设计阶段首先要解决的就是刚性与减震的平衡问题。观察该托架的主体结构，采用了框式一体成型的基座设计，基座四周设置了带安装定位凸台的角座，每个角座的位置对应机箱内部硬盘仓的固定螺孔点位，凸台的高度差经过精准测算，安装后托架与机箱仓壁之间会预留0.8mm的均匀间隙，避免金属结构直接硬接触传导振动。

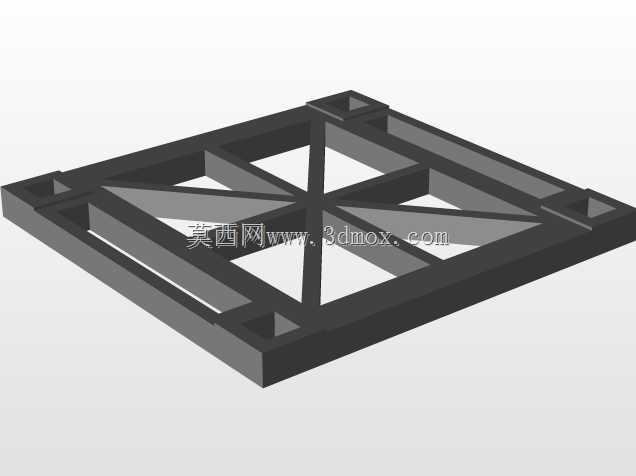

　　托架上表面的X型交叉加强筋是结构设计的核心亮点，区别于普通平板式托架的直筋设计，交叉筋结构将整个承载面分割为八个三角形受力单元，三角形结构的力学稳定性可以在不增加整体板材厚度的前提下，将承载面的抗形变能力提升40%以上，即使托架长期承载满配的3.5英寸机械硬盘，也不会出现中部下凹形变的问题。加强筋之间的镂空区域并非单纯为了减重，镂空区域的尺寸刚好对应硬盘表面的散热气流通道，当机箱前部的散热风扇向内送风时，气流可以穿过镂空区域直接扫过硬盘的金属上盖，带走硬盘持续运转产生的热量，避免硬盘仓局部积热导致的运行温度过高。托架正面的长条状亮绿色区域是防滑减震胶条的安装位，胶条采用丁腈橡胶材质，硬度控制在邵氏45度，安装后胶条高出托架承载面1.2mm，硬盘放置后首先与胶条接触，既可以避免硬盘金属外壳与托架硬接触产生的共振，也能在设备受到意外碰撞时提供缓冲，抵消瞬间冲击力对硬盘磁头的损伤。

　　从安装边界尺寸来看，该托架的整体外廓尺寸严格遵循ATX机箱内部硬盘仓的通用安装规范，长度方向控制在145mm，宽度方向102mm，整体高度22mm，完全适配标准3.5英寸硬盘的安装尺寸，不会出现与周边内存插槽、显卡供电线、SATA数据线的干涉问题。托架两侧的导向滑槽设计，对应机箱硬盘仓内的导轨结构，安装时不需要完全对准螺孔，只需要将托架顺着滑槽推入到位，角座上的固定孔就会自动与机箱螺孔同轴，大幅提升批量装配时的作业效率，后期运维更换硬盘时，只需要拧下两侧的固定螺丝即可抽出托架，不需要拆卸周边其他板卡部件，降低运维操作的复杂度。

　　在设计细节上，托架所有的棱边都做了R1.5的圆角倒钝处理，避免装配过程中锋利的金属边角划伤操作人员的手部，也防止割破硬盘的SATA数据线、供电线的绝缘层。四个角座的固定孔采用了腰型孔设计，孔位的调节余量为1mm，可以抵消机箱钣金加工、托架注塑成型产生的累积公差，避免因为零件公差导致安装孔错位无法装配的问题。托架底部还设置了两个小型的走线卡扣位，硬盘的SATA线和供电线可以顺着卡扣位整理固定，避免线缆松散搭在散热风扇或者其他转动部件上产生异响，也能让机箱内部走线更加规整，提升气流流通的顺畅度。

　　这类结构件的设计看似简单，实则需要结合大量实际装机的反馈进行细节优化，比如早期的平板式托架因为没有加强筋结构，长期使用后容易出现形变导致硬盘倾斜，接触不良；没有预留减震间隙的托架会把硬盘的振动传导到机箱钣金上，产生明显的运行噪音；没有导向滑槽的托架安装时需要反复对位，装配效率低下。该托架的结构在这些细节上都做了针对性优化，既满足了商用机型长期稳定运行的可靠性要求，也兼顾了生产装配、后期运维的操作便捷性，是商用台式机内部结构件中兼顾功能性与实用性的典型设计。
