搭载V8涡轮动力的后置引擎跑车底盘结构

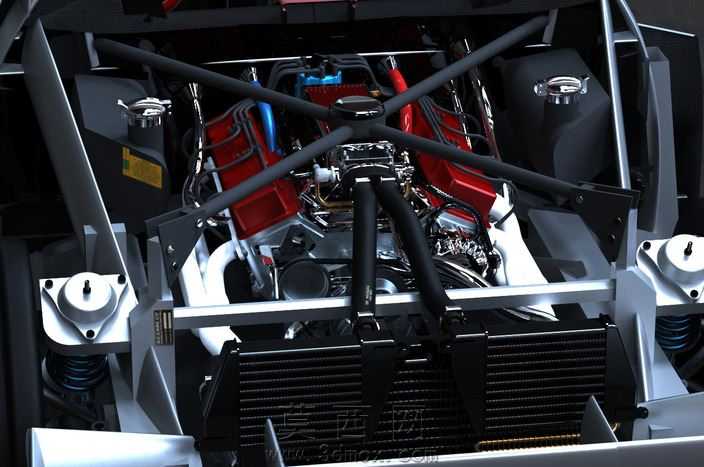

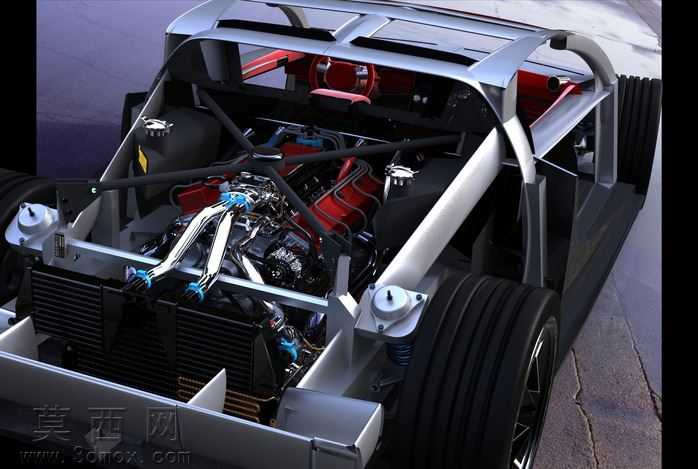

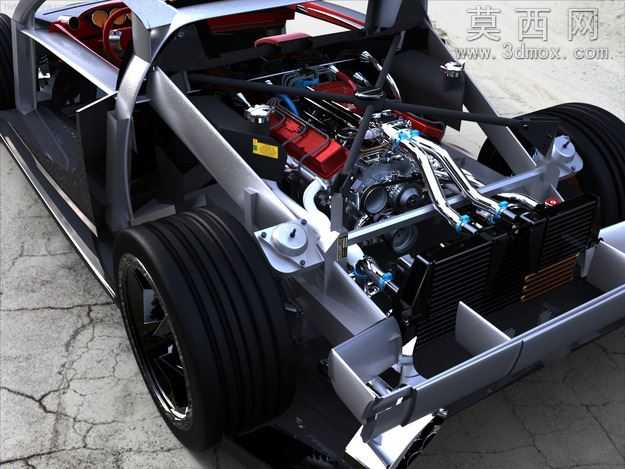

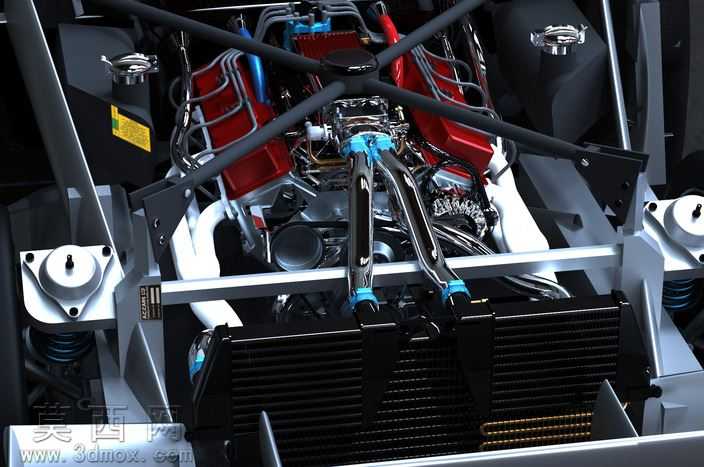

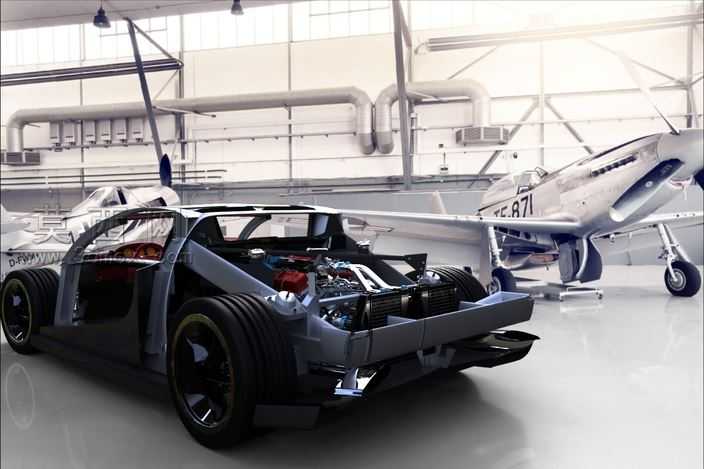

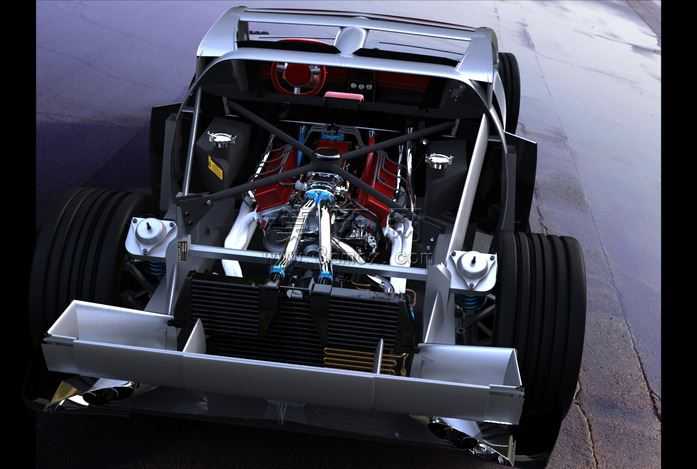

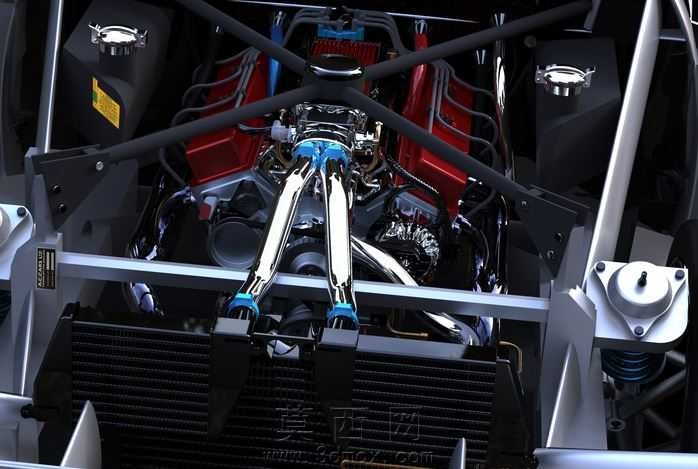

本作品为搭载V8涡轮增压动力单元的超级跑车底盘结构三维设计，建模阶段以实车动力布局逻辑为核心，首先完成空间管阵式车架的搭建，通过不同管径的金属管材参数化排布，勾勒出驾驶舱、动力舱、前备箱区域的边界，管材衔接处做了贴合焊接工艺的圆角过渡处理，还原钢管车架轻量化与高刚性兼顾的特性。动力系统部分完整复刻通用350涡轮V8发动机的结构细节，从缸体轮廓、进气歧管、涡轮增压器本体到排气头段的管路走向都做了精细化建模，发动机与车架的连接机脚位置预留了真实的安装间隙，匹配实车的装配逻辑。散热系统布置于车头区域，建模时还原了散热水箱的散热鳍片细密结构、导风槽的倾斜角度，以及连接发动机的上下水管路径，确保散热气流的走向符合后置后驱跑车的空气动力学设计逻辑。前后悬架部分采用双叉臂独立结构，对上下控制臂的造型、避震器的筒身与弹簧结构、转向拉杆的连接点位都做了1:1比例还原，刹车系统的通风刹车盘、多活塞卡钳细节清晰，轮胎模型还原了高性能半热熔胎的胎纹与宽胎侧壁的厚度参数。材质渲染阶段，车架部分赋予哑光金属银材质，搭配细微的磨砂颗粒质感还原钢管焊接后的金属表面状态；发动机缸体采用铸铁深灰材质，进气歧管做了抛光铝的亮面金属效果，涡轮壳体赋予耐高温的暗金属色，排气头段添加了高温灼烧后的渐变烧蓝材质细节；避震弹簧采用亮黑色金属材质，橡胶衬套部分赋予哑光黑橡胶质感，轮胎表面添加了细微的胎面磨损纹理提升真实感。设计思路上围绕V8大排量涡轮发动机的后置布局展开，优先保障动力单元的安装空间与散热效率，管阵车架的结构设计避开了发动机进气、排气的管路路径，前后配重的预留空间按照后驱跑车40:60的配重比例做了位置调整，悬架的几何参数设定偏向赛道驾驶的支撑性需求，转向节的倾角、主销后倾参数都参考了专业改装跑车的设定，整个模型既还原了硬核跑车底盘的机械美感，也具备结构层面的参考价值，可用于跑车结构教学、改装方案演示等场景。
