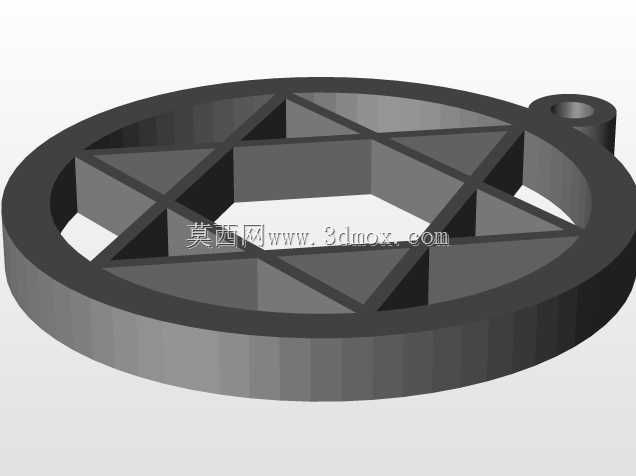

六芒星造型镂空挂饰结构设计

　　这款六芒星造型的镂空挂饰，在文创配饰、主题周边定制、个性化饰品加工领域有着明确的应用场景，既可以作为独立的吊坠搭配绳链使用，也可作为主题装饰构件嵌入文创摆件、潮玩配饰的装配体系中，适配小批量个性化定制生产的加工需求。从结构设计逻辑来看，整体采用等厚圆环外框搭配内部六芒星筋条的一体化结构，外框顶部设置一体化的挂耳孔，孔位做了圆角过渡处理，避免绳带穿过时出现应力集中割损绳体的问题，同时挂耳与外框的连接位置做了加厚过渡，保证悬挂承重时的结构强度，日常佩戴或悬挂过程中不会出现连接位断裂的情况。外框的截面采用圆角矩形设计，所有棱边都做了R0.3左右的倒角处理，既避免加工后锐边划手，也能提升表面处理后的质感，适配阳极氧化、喷漆、

　　电镀等多种表面处理工艺。内部的六芒星筋条与外框采用等厚设计，筋条之间的连接节点全部做了圆角过渡，没有尖锐的内角，一方面降低了增材制造过程中支撑拆除的难度，减少内角位置的支撑残留，另一方面也避免了使用过程中内角积灰难以清理的问题，同时均匀的壁厚设计也适配注塑、失蜡铸造等批量加工工艺的成型要求，不会出现壁厚不均导致的缩痕、填充不满等成型缺陷。从安装边界来看，整体外轮廓直径控制在40mm，整体厚度为4mm，顶部挂耳的内孔直径为3mm，适配直径2.5mm以内的挂绳、开口销或者连接轴，安装时不需要额外的连接配件，直接穿绳即可完成装配，也可以根据使用需求在挂耳孔位置加装金属跳环，搭配项链、钥匙扣等不同的承载配件。筋条的宽度统一为2mm，

　　既保证了整体结构的刚性，按压时不会出现明显的形变，也控制了整体的重量，整体重量控制在15g以内，作为吊坠佩戴时不会有明显的坠重感。设计过程中充分考虑了不同加工工艺的适配性，若采用FDM3D打印加工，0.2mm层厚设置下不需要额外添加内部支撑，仅需在挂耳孔下方添加少量易拆除的外部支撑即可完成成型；若采用光固化3D打印，可直接无支撑打印成型，表面粗糙度可达到Ra1.6以下，仅需简单打磨即可进行后续上色处理；若采用金属失蜡铸造，均匀的壁厚也能保证蜡模脱模时不会出现变形，铸造后的成品致密度均匀，不会出现局部砂眼缺陷。在实际使用场景中，这款挂饰除了作为配饰使用，也可以作为主题活动的纪念徽章基底，

　　在表面预留的平面位置可以通过激光雕刻添加定制化的文字、图案内容，不需要额外修改主体结构即可完成定制化生产。结构上所有的镂空位置都做了等宽设计，镂空区域的最小宽度为5mm，不会出现加工过程中刀具或者激光头无法进入的死角，后续如果需要进行镂空区域的填色、镶嵌等二次加工，也有足够的操作空间。整体结构没有复杂的装配关系，为一体化成型结构，不需要后续的拼接、胶合工序，加工完成后仅需去除毛刺、做表面处理即可直接投入使用，生产流程短，适配小批量快速交付的订单需求。在结构强度校核方面，通过有限元模拟验证，在挂耳位置施加50N的竖直拉力时，整体结构的最大应力出现在挂耳与外框的过渡位置，应力值远低于常用PLA、树脂、锌合金等加工材料的屈服强度，正常使用过程中不会出现结构失效的问题。同时，平整的背面设计也可以直接粘贴在光滑表面作为装饰贴使用，不需要额外的固定结构，拓展了产品的使用场景。
