双凸缘中空绕线用工业线轴结构

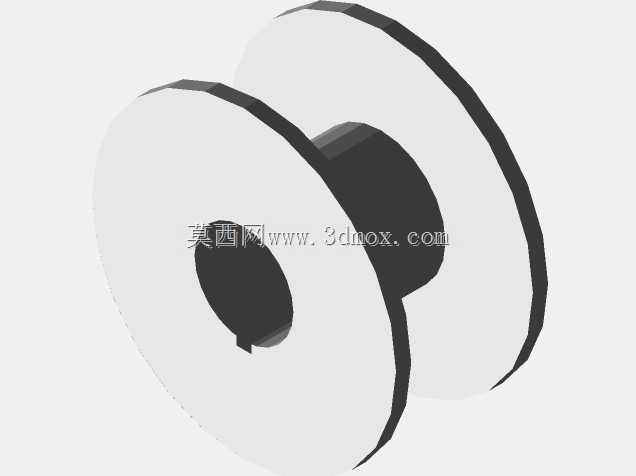

　　在常规线材加工、线缆分装、传感线束收纳以及小型柔性线材的周转场景里，这类双凸缘结构的线轴是车间现场、装配工位上出镜率极高的基础承载构件，很多做线束装配、线材测试的工位上，都能看到同结构线轴的身影，它不需要复杂的配套固定结构，就能稳定完成成卷线材的承托，避免线材散卷、打结，影响工位装配效率。从结构设计逻辑来看，这个线轴采用对称双挡边加中间中空卷筒的经典构型，两侧圆形挡边的直径大于中间卷筒的外径，形成的环形限位台阶刚好可以卡住卷绕在筒身上的线材侧缘，哪怕是线径偏细的漆包线、传感信号细线，在卷绕满层之后也不会从侧边滑脱，相比无挡边的直筒卷芯，这种结构在周转搬运过程中对线束的防护性更好，不需要额外在卷层外侧包裹防护材料就能避免线层散乱。

　　中间的卷筒部分做了等直径设计，内壁是光滑的贯通圆孔，这个结构是兼顾安装适配性的关键设计：不管是穿装在固定轴杆上做被动放线，还是卡在带驱动的卷绕工位上做主动收线，贯通的内孔都能适配不同直径的装夹芯轴，只要配合对应尺寸的轴套就能完成快速装夹，不需要针对线轴单独定制连接结构，能适配车间里多数通用卷绕、放线工装的装夹尺寸边界。两侧挡边的外缘做了微小的圆角过渡，没有尖锐的直角棱边，一方面是在搬运线轴的时候避免剐蹭操作人员的手部，另一方面也能防止剐蹭线材外层的绝缘护套，尤其是针对带薄壁绝缘层的传感信号线，尖锐棱边很容易在卷绕张力作用下割破绝缘层，造成线芯外露的质量隐患，这个圆角细节虽然不起眼，但在实际生产场景里能降低不少线材损耗。

　　从尺寸边界的适配性来说，这类线轴的整体轴向宽度控制得比较紧凑，挡边直径和筒身直径的比例经过了实际工况验证：既不会因为挡边直径过小导致单卷可容纳的线材长度太短，需要频繁更换线轴影响工位节拍，也不会因为挡边直径过大导致线轴整体转动惯量过高，在被动放线的时候出现线材拉扯过紧、拉细线径甚至扯断线芯的问题。中间卷筒的轴向长度和两侧挡边的厚度做了匹配，挡边厚度足够承受满卷线材的侧向外挤压力，哪怕是卷绕张力偏大的线材，在满卷状态下也不会把挡边撑得向外变形，保证长期反复使用的结构稳定性，不会因为几次卷绕就出现挡边翘曲、无法正常卡线的问题。在实际应用中，这类线轴除了用于常规电线电缆的收卷，在传感器生产环节也常用来卷绕成品传感线缆，比如温度传感器、

　　接近开关的引出线缆，在成品下线之后都会卷绕在这类线轴上进行周转，送到后续的装配、包装工位；在电子装配车间里，也会用这类小尺寸线轴承载焊锡丝、细导线，固定在工位旁的放线架上，操作人员拉线的时候线轴随拉力平稳转动，不会出现线卷散落在工作台面造成混乱的情况。设计的时候没有多余的附加结构，整体是一体化的对称构型，不管是采用注塑成型还是3D打印加工，都能快速完成制作，不需要复杂的模具抽芯结构，加工成本低，后期如果出现磨损、损坏也能快速替换，不会因为配件采购周期长影响工位正常生产。贯通的内孔还能兼容不同的安装方式，既可以穿在水平布置的固定轴上做水平放线，也可以穿在垂直轴上做顶部出线的放线结构，适配不同工位的布局需求，不需要因为工位布局变化就更换不同结构的线轴，通用性很强。筒身的外表面做了光滑处理，没有凸起的纹路或者卡位结构，这是为了避免在卷绕线材的时候，筒身表面的凸起硌伤最内层的线材，尤其是细径的信号传输线，内层如果被硌出压痕，很容易在使用过程中出现线芯断裂、信号传输不稳定的问题，光滑的筒身表面能保证最内层线材平整贴合，卷绕完成后各层线材排列整齐，不会出现局部鼓包、线层错位的情况。两侧挡边的内侧面和筒身的外圆面是垂直衔接的，没有倾斜角度，这样卷绕的时候线材可以紧密贴合挡边内侧排列，最大化利用筒身的卷绕空间，不会因为挡边内倾导致卷绕空间被占用，也不会因为挡边外倾导致最外层线材容易卡进挡边和筒身的衔接缝隙里。
