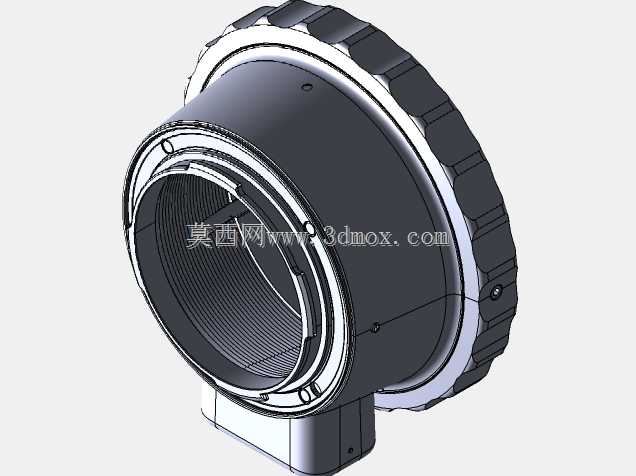

适马PL转L卡口镜头安装转接结构

　　这款转接结构主要面向专业影视制作、商业摄影领域的设备适配需求，解决PL卡口电影镜头与L卡口机身无法直接匹配的痛点，在片场多设备混用、镜头资源跨平台调度的场景中，能大幅降低设备采购成本，无需为不同卡口机身重复购置同规格镜头。实际使用中，它承担着镜头与机身之间的机械定位、光轴校准核心作用，前端卡口完全匹配PL镜头的锁止结构，采用标准的四爪卡紧设计，安装时将PL镜头的定位销对准转接环对应缺口，旋转锁环即可完成镜头固定，锁止到位后有清晰的卡位反馈，避免拍摄过程中镜头松脱移位；后端卡口严格遵循L卡口的安装尺寸规范，法兰距控制精度达到微米级，保证镜头安装后无限远合焦准确，不会出现焦点偏移、画质边角发软的问题。

　　从设计思路来看，整个结构优先保证连接刚性与定位精度，主体承力部分采用高强度铝合金材质，兼顾轻量化与结构强度，外层的防滑滚花做了等距齿形设计，齿深0.8mm，即使在低温环境佩戴薄手套操作，也能顺畅完成转接环的拆装锁紧。转接环侧壁预留了脚架环安装螺孔，当搭配大重量PL电影镜头时，可通过脚架环将承重转移到脚架上，避免卡口受力过大导致机身卡口变形，这一细节设计充分考虑了专业影视拍摄中重型镜头的使用需求，区别于普通民用摄影转接环的轻量化设计取向。

　　安装边界方面，转接环整体最大外径72mm，轴向总厚度20.5mm，前端PL卡口的安装端面到后端L卡口安装端面的距离严格匹配两种卡口的法兰距差值，误差控制在±0.01mm以内，保证镜头的成像光路完全匹配机身传感器位置。后端卡口的电子触点位置做了精准避让，部分支持电子信号传输的版本可实现镜头光圈信息传递、机身防抖联动功能，触点采用镀金工艺，反复插拔也不会出现接触不良的问题。转接环的边缘做了R0.5的倒角处理，安装时不会刮蹭机身卡口的漆面，也避免锐边划伤操作人员手部。

　　在结构细节上，转接环内部做了消光螺纹处理，螺纹表面喷涂哑光黑消光涂层，避免镜头后组光线在转接环内部形成反射杂光，影响画面对比度与暗部纯净度。锁止机构内置弹簧顶珠，长期使用后也能保持稳定的锁止阻尼，不会出现锁环松旷的问题。底部的定位凸台与L卡口机身的定位凹槽完全契合，安装时无需反复调整角度，对准后旋转即可到位，拆装效率可满足片场快速换镜头的使用需求。针对专业拍摄场景中可能遇到的多尘、低温环境，转接环的接缝处做了紧密配合设计，缝隙控制在0.02mm以内，可减少灰尘进入机身传感器的概率，金属材质的主体也能在-10℃到45℃的环境中保持尺寸稳定，不会因温度形变影响定位精度。
