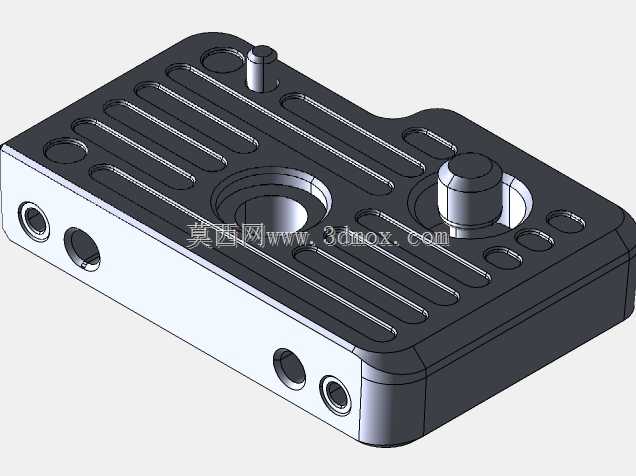

适马fp相机专用西格玛BPL-11基板结构

　　在专业影像设备的外设拓展领域，机身基板是连接相机本体与各类外接附件的核心承载结构，这款针对适马fp系列相机开发的专用基板，主要服务于静态拍摄与专业视频拍摄的多场景外设挂载需求，解决原厂机身外接点位不足、附件安装稳定性差的实际使用痛点。从实际使用场景来看，不管是单兵创作者进行户外纪实拍摄，还是小型工作室搭建轻量化视频拍摄机位，这款基板都能作为机身拓展的核心承载件，替代原厂单薄的机身外接点位，分散外接设备的承重应力，避免长期挂载重型附件导致的机身接口变形、螺纹滑牙等常见损耗问题。

　　从功能特性层面看，这款基板首先实现了原厂LCD取景器LVF-11的可靠安装定位，基板上设置的定位凸柱与取景器安装底座的定位孔完全适配，安装时无需反复对位，凸柱插入定位孔后即可完成预定位，再通过对应位置的紧固螺丝锁紧，就能保证取景器与机身的相对位置精度，避免拍摄过程中取景器出现晃动、偏移，影响取景构图的准确性。除了专用取景器的安装位，基板还预留了标准3/8英寸螺纹连接孔，这一规格是专业摄影摄像配件的通用连接标准，可直接兼容市面上主流的视频拍摄手柄、外接监视器支架、麦克风固定座、补光灯快装板等标准配件，无需额外加装转换接套，减少了配件堆叠带来的高度差与松动风险。

　　在结构设计思路上，这款基板没有采用整块实心金属的冗余设计，而是在保证结构强度的前提下做了多区域的减重开槽处理，基板上表面的多道平行长槽，一方面是通过槽体结构提升基板的抗弯截面模量，在基板厚度不变的情况下提升整体抗弯折能力，即便挂载总重量超过1.5kg的外接附件，基板也不会出现中部下弯的形变；另一方面这些开槽也可作为绑带穿引位，在户外特殊拍摄场景下，可通过绑带将基板整体与防护笼、肩托等组件进一步绑定，提升极端使用条件下的连接可靠性。基板边缘做了全周C0.5的倒角处理，没有尖锐的加工棱角，避免安装拆卸过程中刮蹭相机机身漆面或是划伤操作人员手部，所有安装孔位的边缘都做了锪平处理，保证螺丝锁紧后螺丝头部完全沉入孔位，不会出现凸起干涉其他配件安装的问题。基板侧面预留的两个不同直径的通孔，分别对应机身侧部的数据线接口避让与音频线走线空间，安装基板后不会遮挡机身原有的Type-C数据传输接口、3.5mm音频接口，外接数据线、麦克风线材时可直接插拔，无需拆卸基板。

　　从安装边界与尺寸配合来看，这款基板的整体轮廓完全贴合适马fp相机的底部外形，安装后基板边缘与机身侧边的齐平度控制在0.2mm以内，不会突出机身过多影响握持手感，也不会因为尺寸偏小导致安装后出现左右窜动的间隙。基板与机身接触的一面做了0.1mm深度的沉台设计，可贴合机身底部的原厂橡胶垫，避免金属基板直接挤压橡胶垫造成长期使用后的橡胶垫变形脱落，同时沉台设计也能进一步限制基板与机身的相对转动，即便只通过中心一颗固定螺丝锁紧，也不会出现基板绕螺丝转动的问题。基板上的两个圆柱形定位凸柱高度为3mm，直径公差控制在±0.02mm，刚好插入机身底部对应的定位孔中，不会因为凸柱过高导致基板无法完全贴合机身，也不会因为凸柱过短失去定位作用。所有螺纹孔都采用了5mm深度的螺纹攻丝，足够保证标准配件螺丝的锁紧深度，避免螺纹啮合长度不足导致的配件松脱，同时螺纹孔底部没有打通，不会出现螺丝顶到机身底部造成机身外壳损伤的问题。

　　在实际装配验证中，这款基板安装到机身后，可同时实现取景器固定、侧握手柄安装、底部快装板兼容三类核心拓展需求，无需在机身底部反复拆装不同的快装配件，减少了拍摄准备阶段的配件调整时间，也避免了频繁拆装螺丝导致的机身底部螺纹磨损。基板表面采用硬质阳极氧化处理，耐磨性能优于普通喷漆处理，长期使用后不会轻易出现露白、掉漆的问题，表面的细磨砂纹理也能提升安装时的摩擦力，手部接触时不会留下明显的指纹汗渍，保持外观整洁度。
