硬纸板自制橄榄球陈列支撑托架

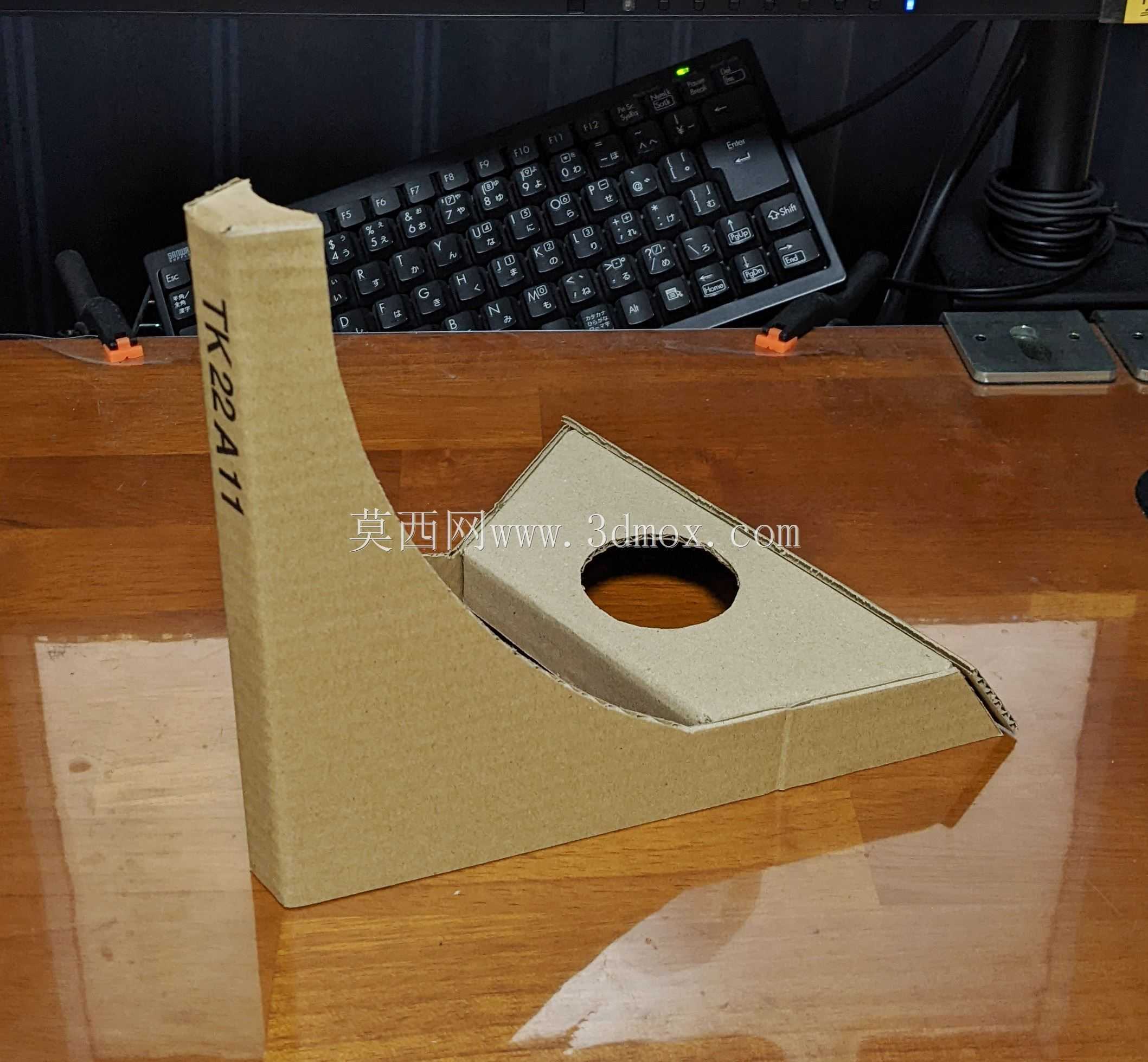

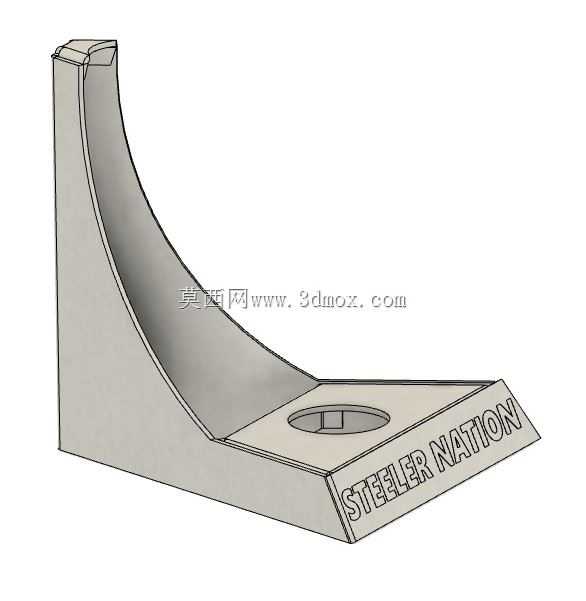

　　这款硬纸板材质的橄榄球支撑托架，主要面向球迷群体的居家陈列、球迷主题空间装饰场景使用，日常放置于桌面、置物架层板上，用来承托标准尺寸的美式橄榄球，避免球体直接接触平面造成的表皮磨损、印花剐蹭，同时通过倾斜的承托角度，让橄榄球上的品牌标识、签名印记、队徽元素能够以最佳观赏角度呈现，满足球迷收藏展示的实际需求。从结构设计思路来看，整体采用一体化裁切折叠的硬纸板结构，没有额外的金属连接件、粘接辅件，所有支撑结构都通过板材的折边互锁实现受力传递，底座部分采用宽幅平板设计，接触支撑面的边缘做了加宽折边处理，增大与放置平面的接触面积，避免放置后出现侧翻、滑移的问题；承托球体的支撑臂采用对称斜向布局，两个支撑臂的夹角经过反复调整，

　　刚好贴合标准橄榄球中部的曲面弧度，接触位置避开球体上的缝线凸起与印花区域，不会对球体表面的装饰层造成压痕。在尺寸边界设计上，底座整体的长宽尺寸控制在220mm*150mm范围内，放置在常规书桌、展示柜层板上不会占用过多空间，支撑臂的最高点距离底座平面的高度为120mm，承托球体后整体的重心落在底座中心区域，即使受到轻微的桌面碰撞，也不会出现重心偏移倾倒的问题；承托位置的开口弧度匹配标准成人款橄榄球的最大直径，也就是中部约178mm的周长对应的曲面，不同品牌的常规比赛用球、纪念款橄榄球都可以稳定放置，不会出现卡接过紧无法放入、或者间隙过大球体滚落的情况。从材料选型的角度，选用厚度2mm的高密度硬纸板作为原材料，

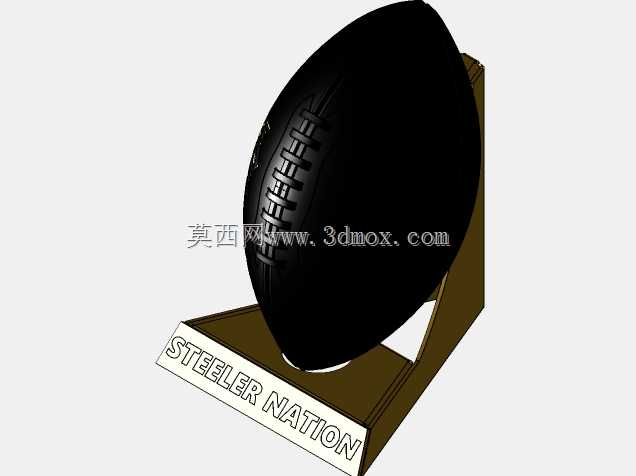

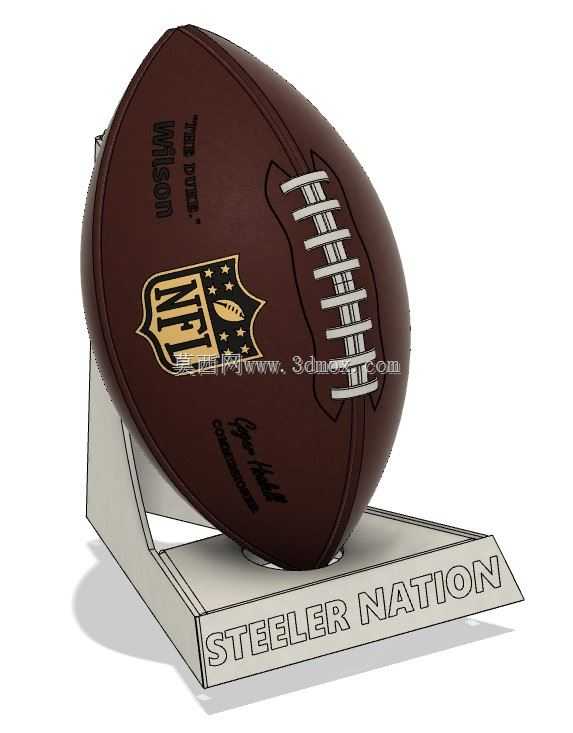

　　板材的挺度足够支撑单颗橄榄球的重量，也就是约400g的总载荷，长期放置不会出现支撑臂弯折变形的问题；同时硬纸板的裁切加工门槛极低，只需要按照展开图的轮廓裁切后，沿预压的折痕折叠即可完成组装，不需要复杂的加工设备，普通用户在家用美工刀、直尺就可以完成制作，板材表面可以自行打印粘贴球队相关的标识、标语，满足不同球迷的个性化定制需求，比如这款作品上印制的钢人队相关标语，就是用户根据自身喜好添加的个性化元素，用户可以根据自己支持的球队更换不同的表面印刷内容，不需要改动整体的支撑结构。在实际使用场景中，除了居家桌面陈列之外，这类轻量化的纸质展示架也可以用于球迷活动的临时陈列、周边产品的展会展示，相比木质、金属材质的展示架，它的重量更轻，

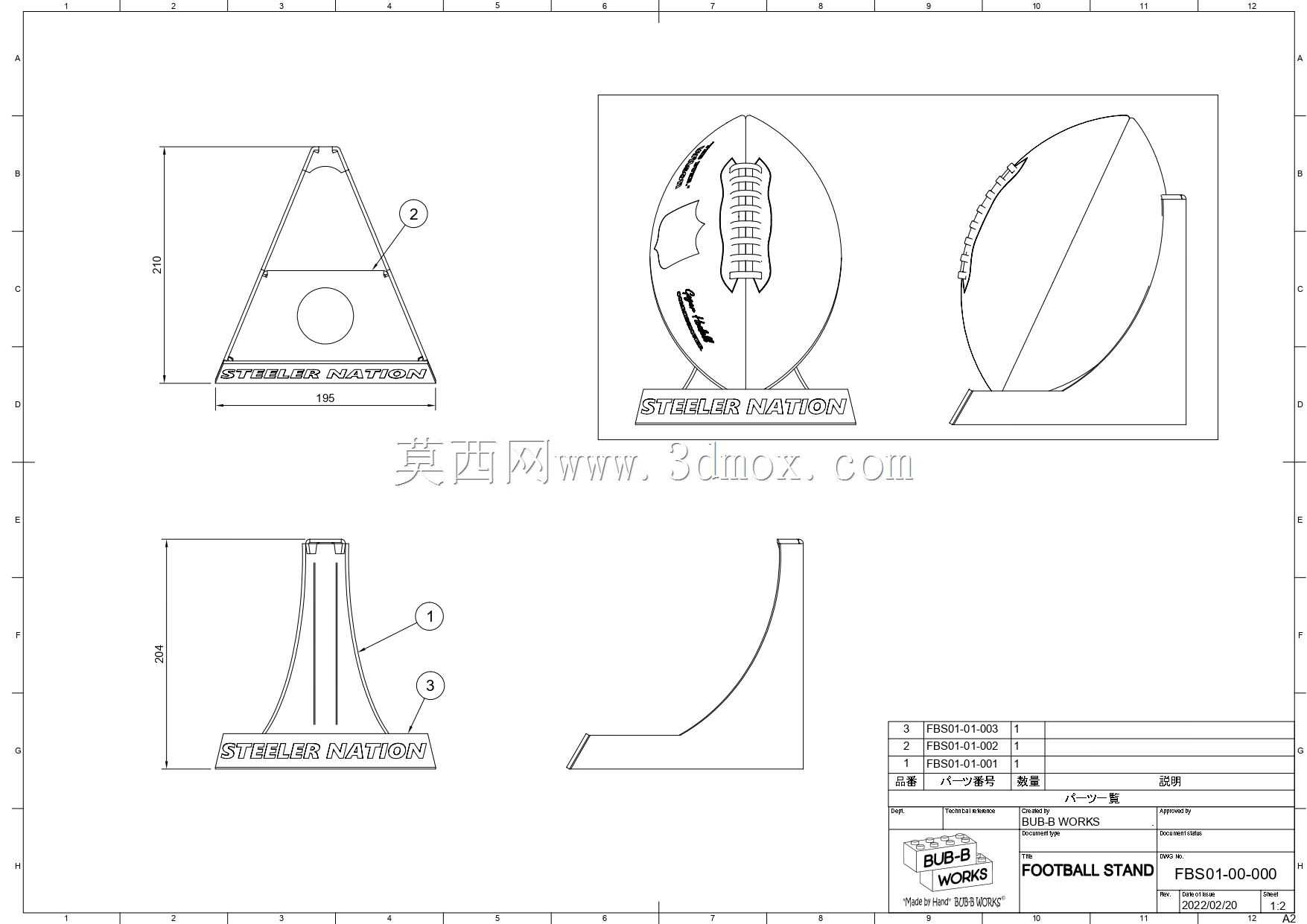

　　整体重量不到100g，搬运携带十分方便，批量制作的成本极低，不需要开模或者复杂的机加工工序，只需要调整印刷图案就可以适配不同球队主题的展示需求；结构上没有尖锐的边角，所有折边位置都做了圆弧过渡处理，放置在有儿童的家庭环境中也不会造成磕碰划伤的安全隐患。从结构受力的角度分析，两个斜向支撑臂将球体的重力分解为垂直向下的压力和沿支撑臂斜向的分力，最终所有受力都传递到底座的平板结构上，底座的后侧折边形成一个三角形的稳定支撑结构，抵消球体前倾的力矩，即使球体放置时位置稍微靠前，也能通过后侧的支撑结构保持整体稳定；承托臂与球体接触的位置做了内凹的小缺口，刚好避开橄榄球表面的凸起缝线，避免长期放置时缝线位置压入纸板造成局部凹陷，影响放置的稳定性。整个结构的展开图为平面布局，所有的折痕都采用直线设计，没有复杂的曲面裁切，加工时的材料利用率可以达到90%以上，几乎没有多余的边角废料，符合轻量化、易加工的手工制作设计逻辑，对于三维建模从业者来说，这类纸质折叠结构的建模需要重点考虑板材厚度对折边间隙的影响，预留0.2mm左右的装配间隙，避免折叠时出现板材干涉无法卡接到位的问题，同时要反复校核重心位置，确保组装完成后的整体重心落在底座的支撑面范围内，这也是这类陈列支撑类结构设计的核心要点。
