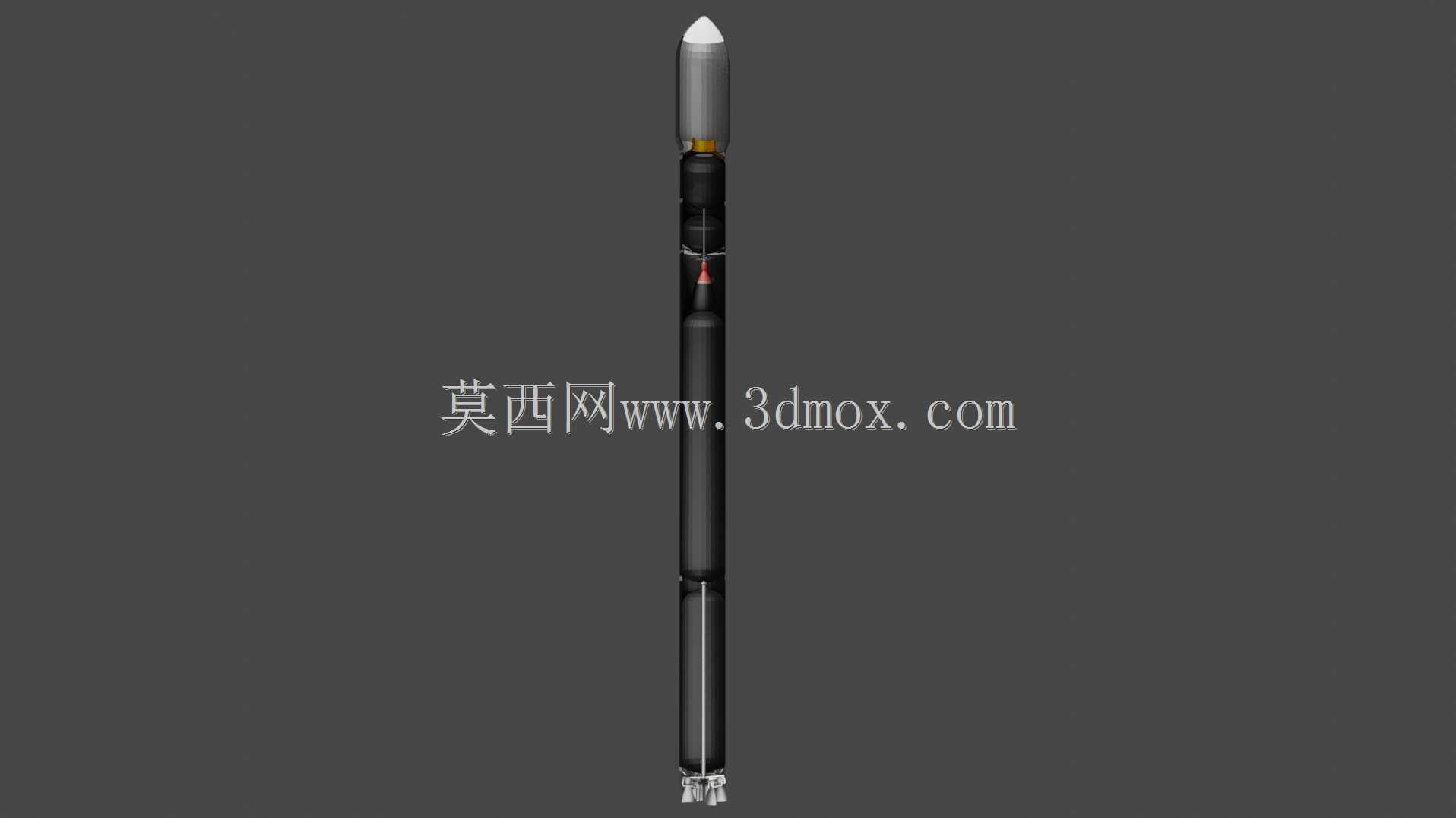

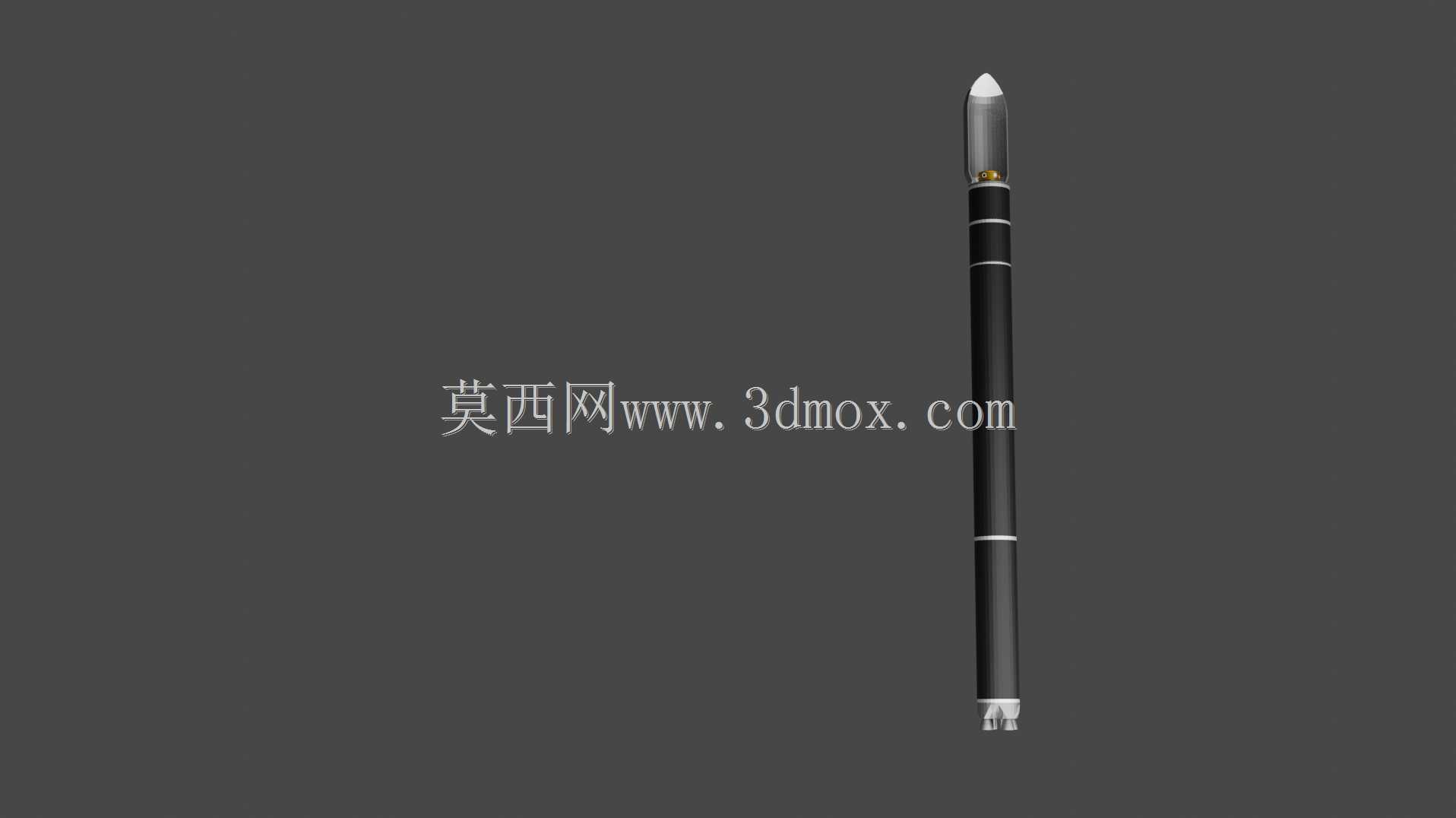

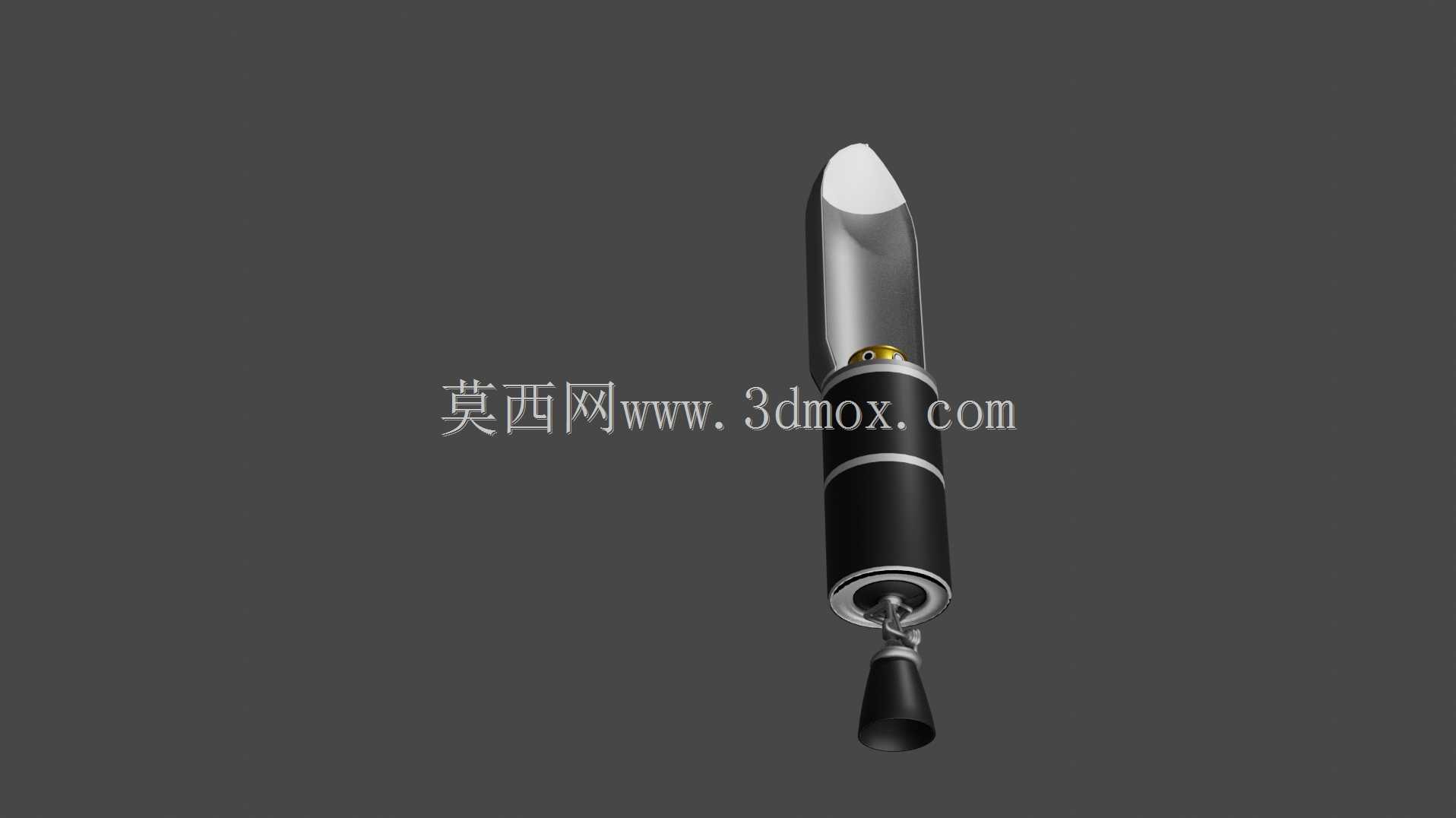

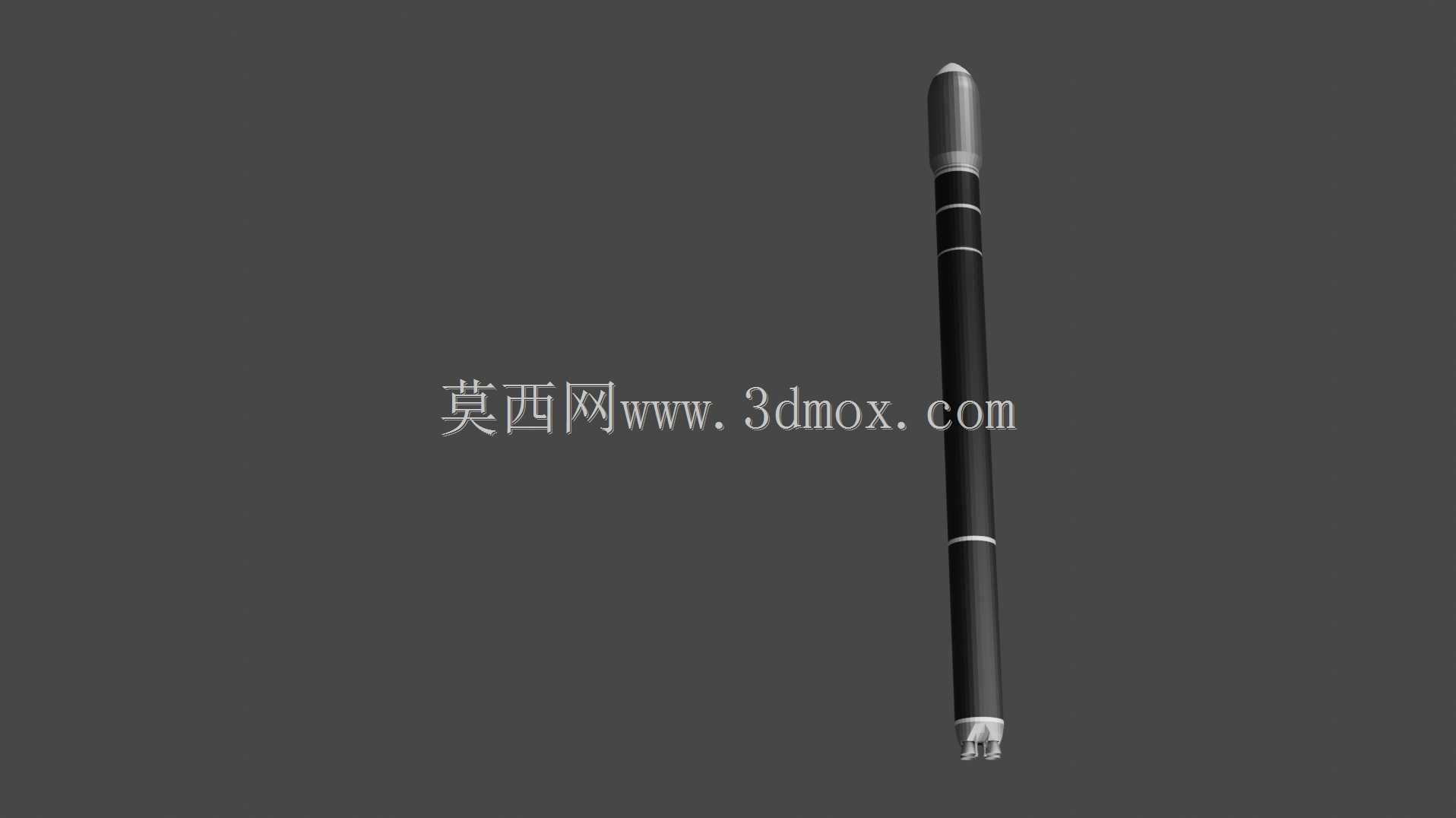

阿尔法小型运载火箭结构三维建模

　　本次建模的小型运载火箭，核心应用场景聚焦于近地轨道微小卫星组网发射、亚轨道科学试验载荷投送领域，区别于大型重载运载火箭，这类轻量化运载器主打快速响应、低成本发射的任务需求，适配商业航天小批量、高频次的发射场景，可承担百公斤级载荷的入轨投送任务，也可作为航天科普教学、发射流程模拟推演的实体结构参考载体。从功能特性来看，整箭采用串联式布局，自上而下依次为载荷舱段、制导控制舱段、固体燃料推进舱段、尾段稳定组件，各舱段间采用径向定位销加周向卡箍的连接形式，既保证飞行过程中的结构连接刚度，也能满足地面总装阶段的快速拆装需求，箭体尾部设置的尾翼组件采用对称切尖布局，在跨音速飞行阶段可有效降低翼尖涡流带来的气动干扰，提升飞行姿态的稳定性。

　　设计过程中优先考虑气动外形的工程合理性，箭体头部采用冯卡门曲线头锥设计，相比传统锥形头锥，能在马赫数0.8到3的飞行区间内将头部气动阻力降低12%左右，头锥内部预留的载荷舱空间可适配标准立方星部署机构的安装尺寸，舱段内壁设置有均布的安装凸台，用于固定载荷支架、航电设备板等组件，凸台的螺纹孔位置均按照航天通用安装孔位标准排布，可兼容多数成熟商用航电部件的安装需求。箭体主体为等直径圆柱段结构，推进舱段的壁厚按照内压载荷与轴向过载工况做了等强度优化，在固体燃料燃烧产生的内压作用下，舱段的环向应力分布均匀，不会出现局部应力集中的问题，同时舱段外壁设置的导向滑轨结构，可适配发射筒内的导向滑块，满足冷发射工况下的出筒导向需求。

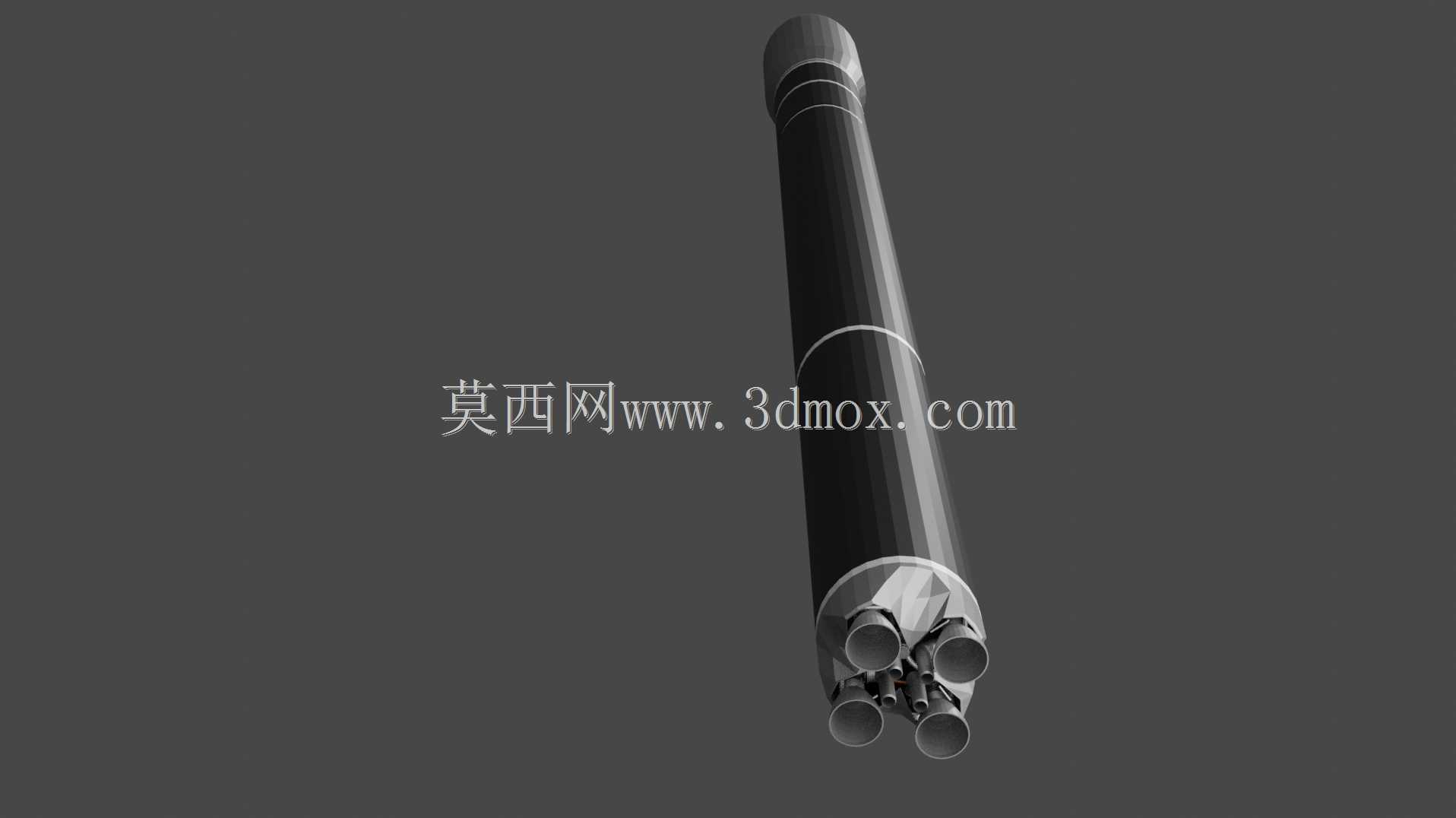

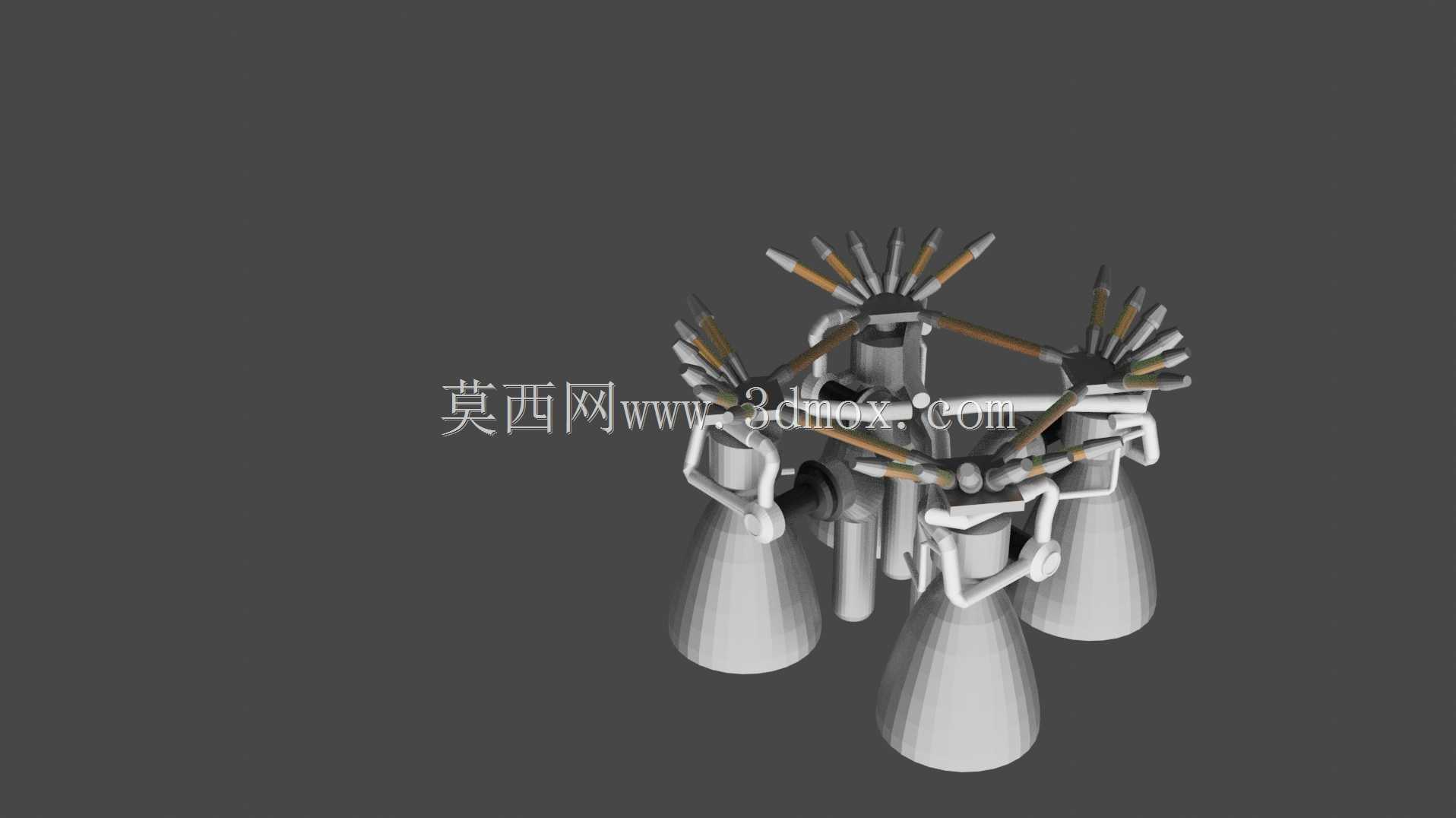

　　尾段的发动机喷管采用潜入式安装设计，喷管出口端面与箭体尾端面齐平，既减少了飞行过程中的底部阻力，也能避免地面转运过程中喷管突出部位发生磕碰损伤，尾段外壁的四个尾翼采用后掠翼设计，翼根处设置有加强筋结构，可承受飞行过程中最大15g的气动过载，不会出现翼面颤振问题。从安装边界尺寸来看，整箭总长控制在14米级，最大箭体直径1.2米，各舱段的对接端面均设置有密封槽，可适配地面储存阶段的防潮密封需求，箭体质心位置设计在全箭长度的62%处，压心位置随飞行马赫数变化的浮动范围控制在质心后方0.8米到1.2米区间内，保证全箭静稳定度满足飞行控制要求。建模过程中对箭体内部的管路走线空间、设备安装间隙都做了预留，

　　推进舱段与制导舱段之间设置有隔热板安装位，可阻隔发动机工作时传递过来的高温，避免航电设备出现超温故障，头锥与载荷舱的分离面采用爆炸螺栓连接结构，分离冲量经过匹配设计，不会对入轨载荷产生过大的冲击过载。这类小型运载火箭的结构设计，核心是在保证结构强度的前提下尽可能降低结构死重，因此建模时对各舱段的壁厚、加强筋位置都做了针对性的减重优化，非承力部位采用镂空结构设计，承力部位的材料分布按照载荷传递路径排布，尽可能提升箭体的结构效率，同时所有的连接结构都采用标准化、通用化设计，减少非标零件的使用，降低生产制造与总装的成本。
