树莓派Pico开发板高精度三维结构建模

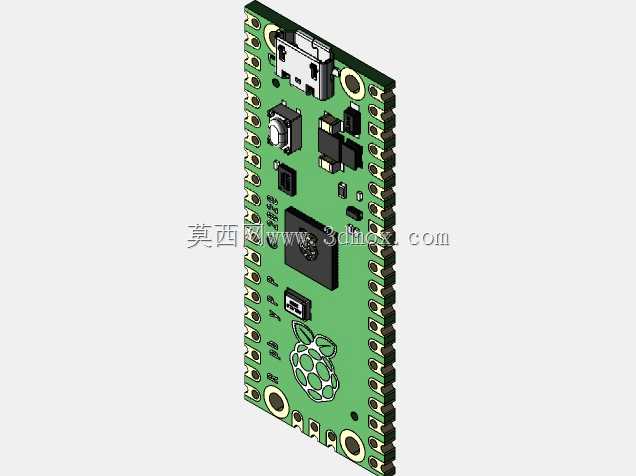

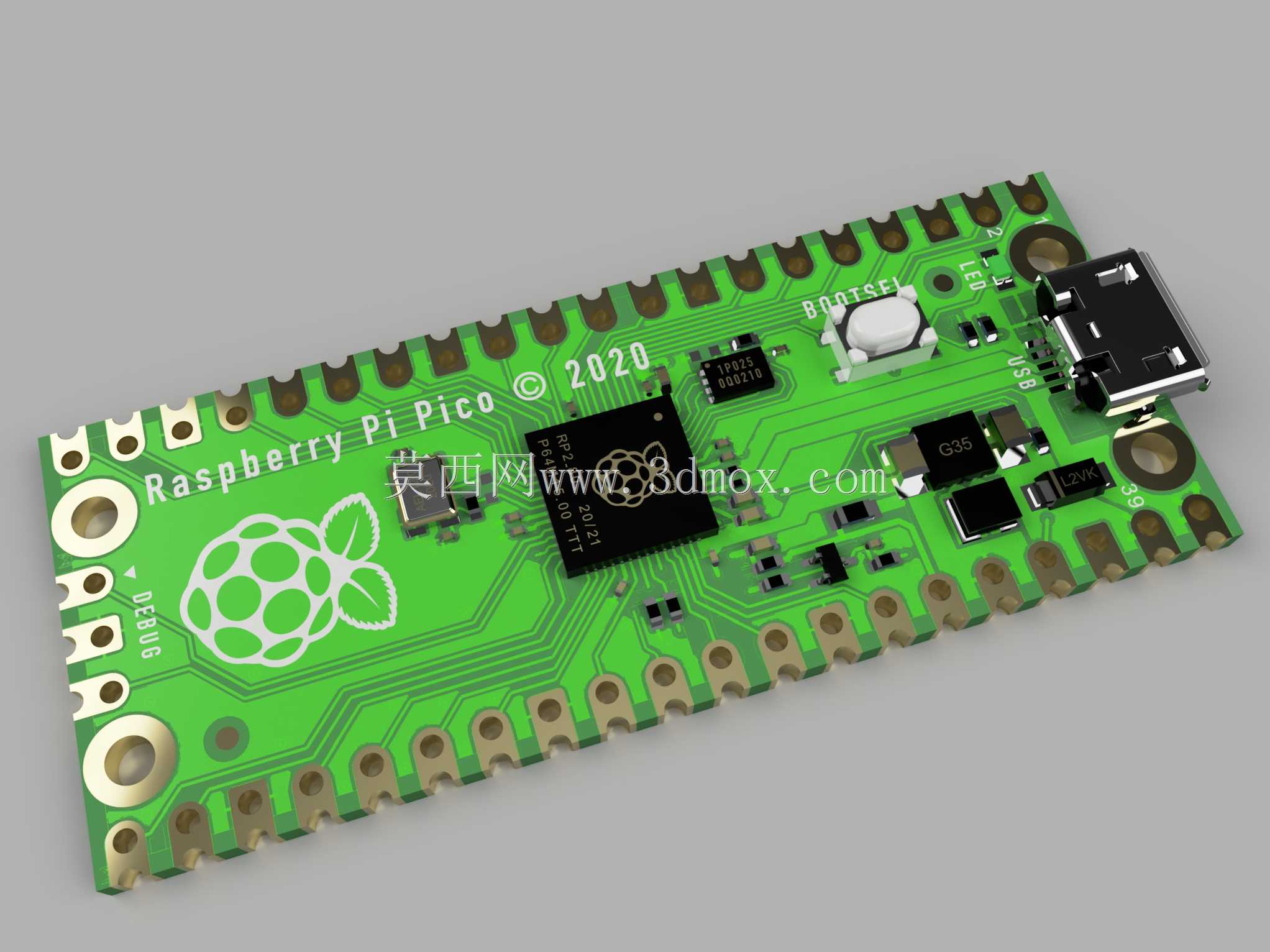

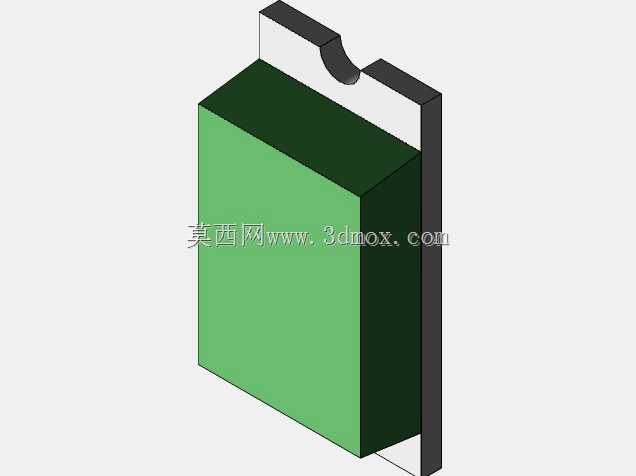

　　在嵌入式开发、教学实验、小型智能硬件原型搭建场景中，树莓派Pico作为高性价比微控制器开发板，其精准的三维结构模型是开展结构适配、外壳设计、整机集成的核心基础。本次建模完整还原开发板的实体结构，覆盖板载主控芯片、USB接口、复位按键、BOOTSEL按键、板载LED、两侧排针焊盘、定位孔等全部结构细节，每一处特征的尺寸公差控制在0.02mm以内，完全匹配实物的安装边界。从实际工程应用角度出发，建模过程优先保障安装配合面的尺寸精度：两侧20pin排针的焊盘间距严格遵循2.54mm标准排距，每个焊盘的孔径、焊盘外径与实物完全一致，可直接用于排针焊接工装设计、扩展板对接的干涉检查；板端Micro-USB接口的外形、插接口深度、

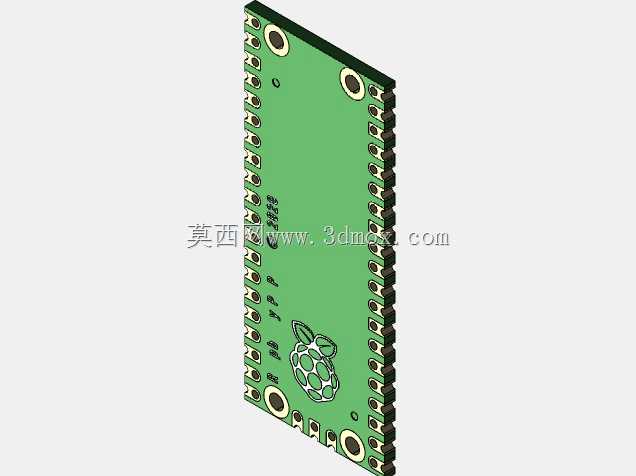

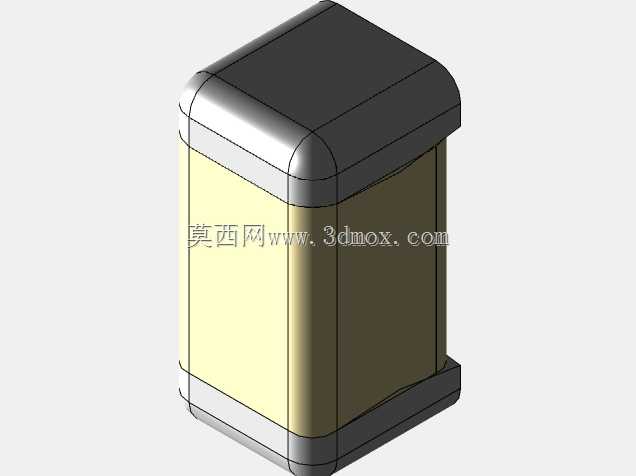

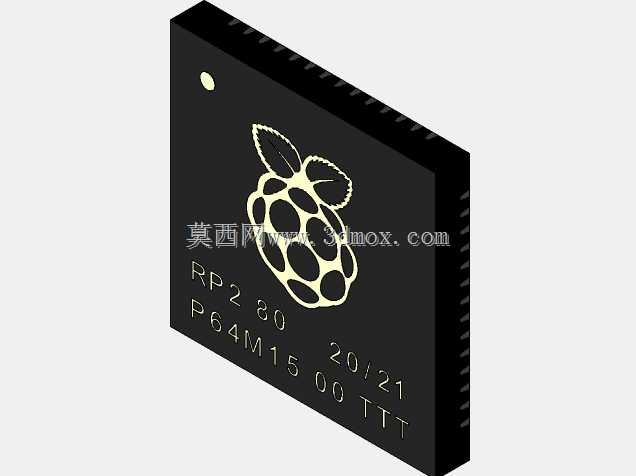

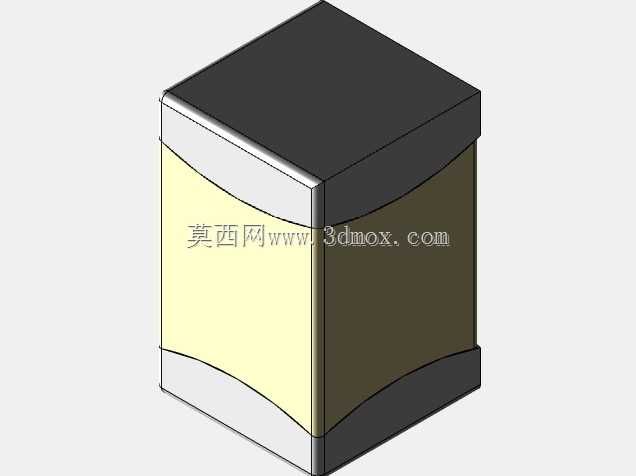

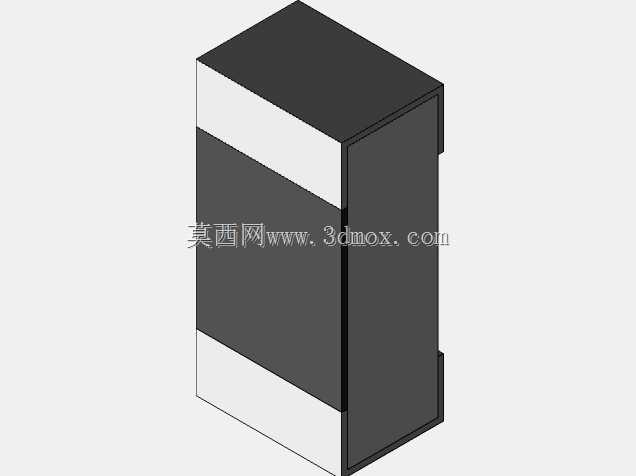

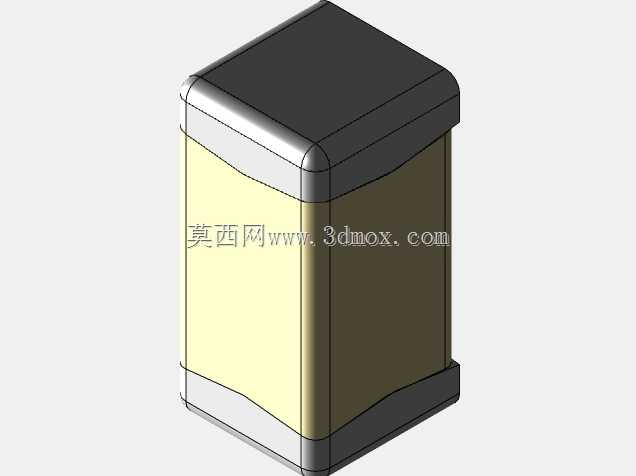

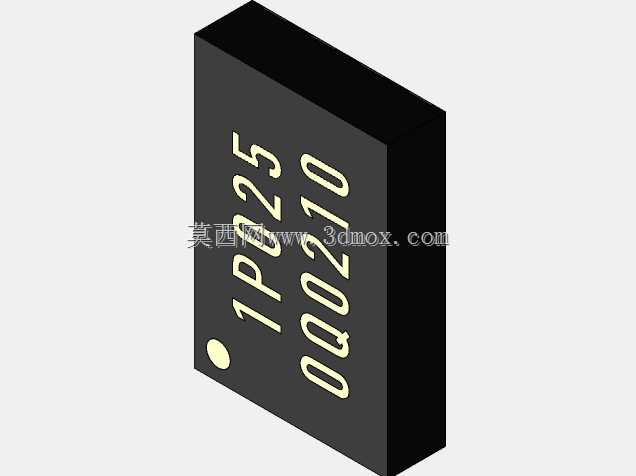

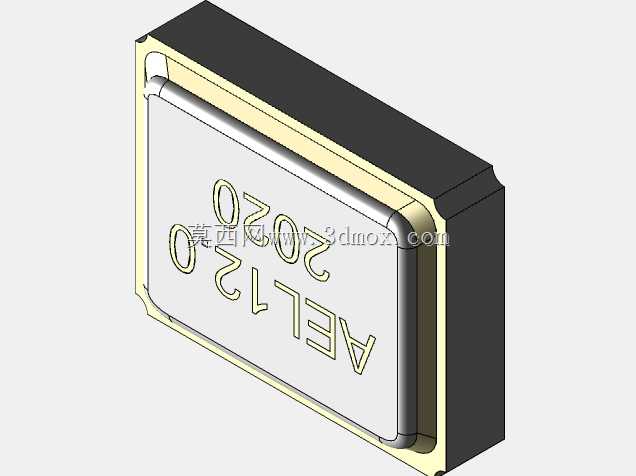

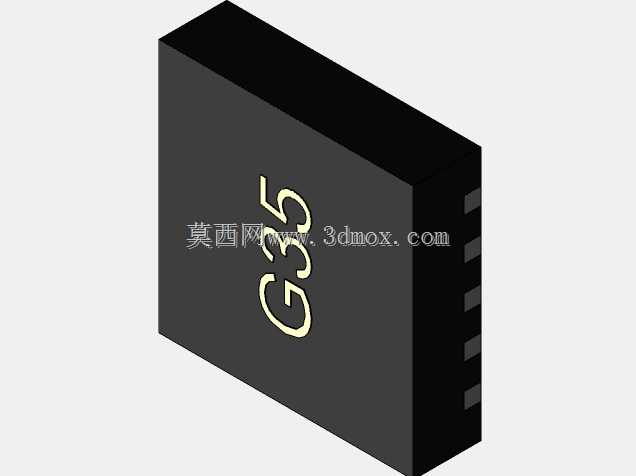

　　外壳避让尺寸完全还原，能直接用于配套USB数据线插拔模拟、设备外壳接口开孔位置校验；板上四个角的定位孔孔径、孔位相对坐标完全匹配实物，可用于开发板固定支架、安装底座的结构设计，避免实际装配时出现孔位错位。建模过程中针对板载元器件的处理并非简单贴图示意，而是对RP2040主控芯片、晶振、电源管理芯片、阻容元件的高度、外形轮廓做了等比例还原，在做整机堆叠设计时，可直接模拟外壳内部的空间余量，避免出现元器件顶壳、装配间隙不足的问题。开发板整体外形为狭长矩形，边缘的半孔工艺、板边倒角都做了细节还原，在做嵌入式安装槽设计时，可精准匹配槽位的长宽尺寸，无需反复打样调整。从设计思路上，建模采用自底向上的装配逻辑，先完成PCB基板的轮廓绘制，

　　将板厚设置为标准1.6mm，再逐一添加各板载元器件的实体特征，所有元器件的安装坐标完全参照官方PCB封装尺寸定位，保证模型与实物的空间位置完全一致。对于排针区域，建模时区分了焊盘与未焊接排针的状态，使用者可根据实际应用场景，自行添加排针、排母的模型，适配直插、贴片等不同焊接方案的结构验证需求。在教学实验场景中，该模型可用于三维装配课程的实例演示，帮助学习者理解电路板元器件布局、硬件结构设计的基本逻辑；在产品开发场景中，将该模型导入整机装配文件，可快速完成开发板的固定结构设计、走线空间预留，提前排查结构干涉问题，缩短原型开发周期。建模时特意保留了板上丝印层的特征位置，虽然未做纹理贴图，但丝印对应的元器件定位点都做了标记，

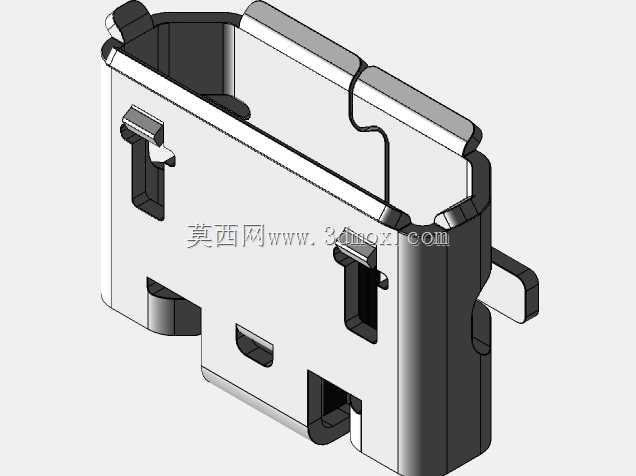

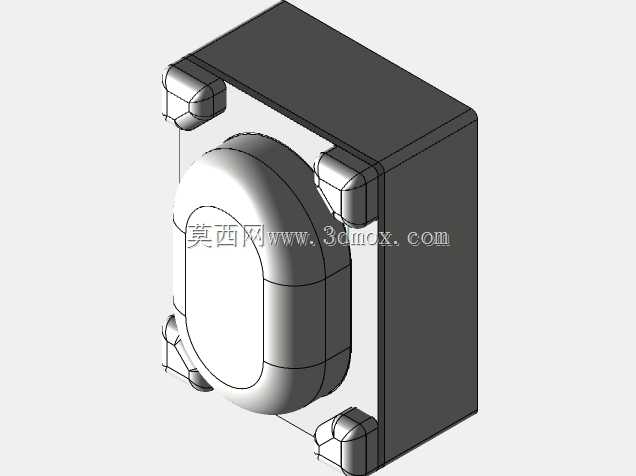

　　方便使用者对照实物进行元器件位置核对。针对开发板的边缘 castellated 半孔设计，建模时还原了半孔的圆弧轮廓与孔壁厚度，在做板对板焊接、模块化集成设计时，可准确模拟焊接后的连接强度与空间占用。USB接口处的金属外壳弹片、塑料绝缘部分都做了分层建模，在做接口防护结构、防尘塞设计时，可精准获取接口的内部尺寸，保证配件的配合松紧度合适。板载的轻触按键高度、按键帽直径都按实物还原，可用于外壳按键开孔的位置、深度设计，保证按键行程不受外壳影响，按压手感符合预期。整体模型的所有特征都采用参数化建模方式构建，关键尺寸都设置了参数约束，若后续需要适配不同版本的Pico衍生板，可直接修改对应参数快速调整模型，无需重新绘制全部特征，大幅提升结构设计的复用效率。在做小型智能硬件的结构堆叠时，该模型可直接与传感器模块、电源模块、外壳结构件做装配干涉检查，提前发现元器件碰撞、走线空间不足、安装孔位不匹配等问题，减少实物打样的迭代次数，降低开发成本。
