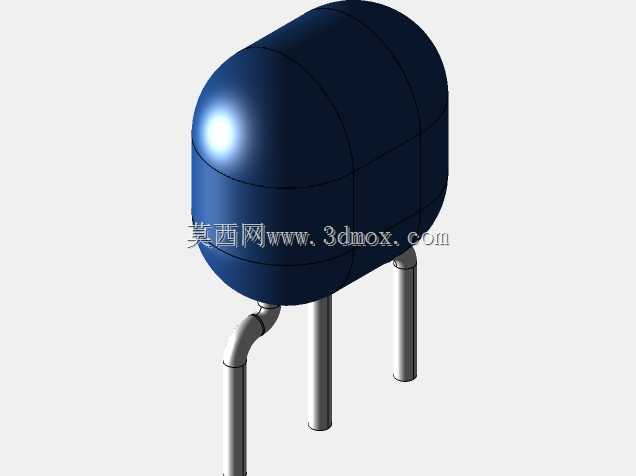

村田Ceralock CSTLS谐振器三维结构

　　在消费电子、工业控制板卡的频率源选型环节，直插式陶瓷谐振器是成本与可靠性平衡的常用选型方案，村田Ceralock系列CSTLS谐振器的三维结构还原，能为PCB布局、结构干涉校验、整机装配仿真提供精准的数模支撑。做这类小型电子元器件的三维建模，最容易忽略的是引脚成型后的实际空间占位，很多通用封装库只做了简化的圆柱引脚，没有还原引脚根部的弯折弧度，实际过波峰焊或者手工插装时，引脚的回弹变形、插装后的倾斜余量都会影响周边元件的布局安全距离，这个模型在引脚部分还原了出厂时的预弯折形态，能让结构工程师在做板卡堆叠时提前规避引脚与周边壳体、接插件的干涉风险。

　　从实际应用场景来看，这类谐振器多用于小家电控制板、低端工业传感器节点、低成本消费类电子产品的时钟电路，相比石英晶振，陶瓷谐振器的抗冲击振动性能更优，在有轻微振动的使用场景下，比如手持电动工具的控制模块、壁挂式家电的主控板，不会因为轻微跌落或者持续振动出现频率漂移过大、停振的问题。建模时首先确定本体的核心轮廓，谐振器的本体是两端带圆弧封头的类椭圆柱结构，不是规则的圆柱体，本体的深蓝色塑封外壳有均匀的分模线，还原分模线的细节能让模型在做产品爆炸图、装配工艺演示时更贴近实物状态，不会出现过于光滑失真的渲染效果。

　　安装边界方面，三个直插引脚的间距严格对应标准2.54mm网格的PCB焊盘间距，引脚伸出本体底部的长度预留了常规板厚1.6mm的插装余量，同时保留了引脚末端的轻微倒角，还原实际元件引脚的导入结构，在做虚拟插装仿真时，能准确模拟引脚插入焊盘的过程，不会出现模型与焊盘的穿模问题。本体的高度尺寸控制在常规直插元件的安全高度范围内，适配大多数消费电子产品的壳体内部空间，不会出现元件过高顶到外壳的问题。

　　设计思路上，没有做过度的细节简化，也没有冗余的内部结构刻画——毕竟结构工程师使用这类模型的核心需求是校验外部装配尺寸，不需要还原内部的陶瓷基片、电极结构，本体外部的塑封质感、引脚的金属光泽都做了对应材质的区分，在做整机渲染时能直接调用，不需要额外调整材质参数。很多工程师在做板卡布局时，习惯用通用封装库的简化模型，经常出现实际元件买回来之后，本体宽度比简化模型宽，挡住了旁边的贴片电容电阻，或者引脚弯折方向不对，和旁边的接插件引脚碰在一起的问题，这个模型完全按照实物的外形比例建模，本体的最大宽度、封头处的圆弧半径、引脚的弯折角度都和实物一致，能直接导入PCB结构设计软件做干涉检查。

　　从功能特性对应的结构设计来看，这类陶瓷谐振器的塑封外壳是环氧树脂材质，建模时还原了外壳的轻微拔模斜度，实际生产中塑封件都会有微小的拔模角度，很多简化模型做成直壁结构，在做紧密装配的仿真时会出现尺寸误判，以为能装进去实际却卡滞。三个引脚的直径符合标准直插元件的引脚线径，在做焊盘设计时，可以直接参考模型的引脚直径确定焊盘的孔径大小，不需要再额外查规格书核对引脚尺寸。另外，本体顶部的圆弧过渡结构也做了精准还原，在做整机的灌封仿真时，能准确计算灌封胶在元件周边的流动间隙，不会因为模型棱角过于尖锐导致灌封胶流道模拟失真。

　　在做手持类产品的结构设计时，这类直插元件的抗振性能校核也需要精准的模型支撑，通过模型可以准确获取元件的重心位置，在做振动仿真时，能更准确计算引脚的受力情况，评估长期振动下引脚的疲劳风险，避免实际使用中出现引脚断裂、元件脱落的问题。很多低成本的电子产品不会给这类直插元件打固定胶，完全靠引脚的焊接强度固定，这时候准确的重心位置、引脚的受力臂长度数据就尤为重要，精准的三维模型能为这类仿真提供可靠的几何基础。
