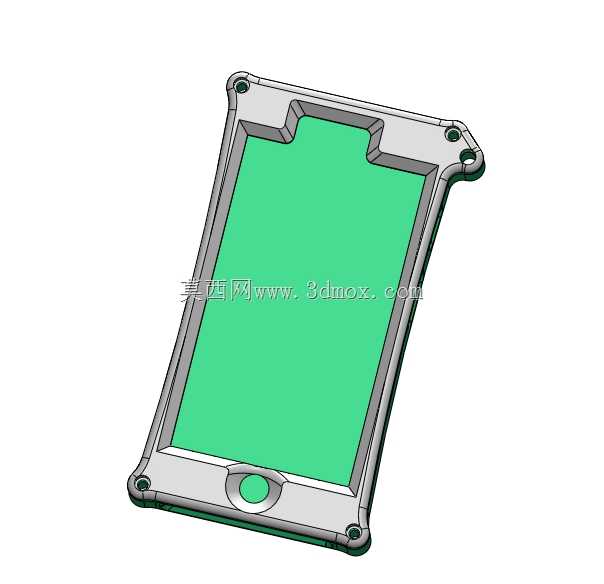

适配iPhone7Plus的防护型硬质手机壳结构

　　背面的大尺寸镂空区域一方面可以降低壳体整体重量，避免加装护套后手机握持重量提升过多影响手感，另一方面也能适配不同的背面贴装配件，比如磁吸贴片、散热背夹等，不会因为背面全封闭的结构影响配件的贴合度。边框部分做了均匀的加厚处理，四个边角位置做了突出于手机屏幕与后盖的防撞凸台，当手机正面或背面朝下平放在硬质平面上时，凸台会先接触平面，让屏幕、后盖玻璃与平面之间留出均匀的间隙，避免玻璃表面直接接触桌面被砂砾刮花。壳体下方预留了精准的Home键开孔，开孔边缘做了圆弧过渡处理，不会在手指按压按键时出现硌手的问题，同时四个角位置的安装孔位是对应手机壳组装时的定位孔，在注塑生产时可以通过这几个孔位做壳体的定位装夹，方便后续的披锋处理、日常做消费电子周边结构设计时，手机保护壳是很常见的一类注塑件开发需求，这类产品看似结构简单，实则要平衡防护性能、装配公差、握持手感与外观质感多个维度的要求，这款适配iPhone7Plus的硬质手机壳结构，就是典型的全包硬质防护类护套设计。从实际应用场景来看，这类硬质手机壳主要面向日常使用中需要防磕碰、防刮擦的手机用户，区别于软质硅胶壳的缓冲特性，硬质壳体本身的结构刚性更强，日常放置在桌面、包袋中时，能避免尖锐物体直接刮擦手机中框与后盖，同时在手机意外从桌面高度跌落时，壳体的刚性边框可以先承接冲击力，避免手机金属中框直接磕碰硬物出现凹坑、掉漆的问题。从功能特性上看，这款壳体采用了边框全包+背面镂空的设计思路，

　　表面喷涂等二次加工工序。设计这类硬质手机壳时，首先要精准匹配手机本身的外形尺寸与安装边界，iPhone7Plus本身的机身长宽厚尺寸是固定的，壳体的内轮廓尺寸要在手机外形尺寸基础上预留0.1-0.15mm的装配间隙，这个间隙既不能太大，否则壳体装在手机上会出现松动晃动的问题，也不能太小，否则注塑成型后的收缩变形会导致壳体无法顺利套入手机，甚至套入后出现顶伤手机中框漆面的问题。边框的内侧要做微小的倒扣结构，倒扣的高度控制在0.2mm左右，刚好能卡住手机中框的倒角位置，让壳体安装后不会轻易从手机上脱落，同时用户需要拆卸壳体时，也不需要用太大的力气就能掰开边框取下护套，不会因为扣合过紧导致拆卸时掰裂壳体。壳体的壁厚设计要保持均匀，

　　整体壁厚控制在1.2mm左右，壁厚过薄会导致壳体刚性不足，受到挤压时容易出现变形，无法起到有效的防护作用，壁厚过厚则会让壳体整体显得笨重，同时注塑成型时容易出现缩水、翘曲的变形问题，影响装配精度。边框的外边缘做了R0.8mm的圆角过渡，这个圆角尺寸是经过握持手感验证的，直角边框的硬质壳握持时会有明显的硌手感，过大的圆角则会让壳体显得臃肿，R0.8mm的圆角刚好能贴合手掌的握持弧度，长时间握持也不会出现压痕。背面的镂空边缘同样做了圆弧倒角处理，避免镂空位置的锐边在使用过程中刮伤手指，或者刮坏包袋里的其他物品。从生产工艺角度看，这类硬质手机壳一般采用PC材质注塑成型，PC材料本身的抗冲击性能好，表面硬度高，不容易出现刮痕，

　　同时可以做多种表面处理，比如磨砂、喷涂、电镀等，满足不同用户的外观需求。设计时还要考虑注塑浇口的位置，一般浇口会设置在壳体侧边的隐蔽位置，避免浇口痕迹留在外观面上影响产品质感，同时进胶点的大小要控制合理，避免进胶点过大导致后续修剪浇口时在壳体表面留下明显的痕迹。另外，壳体上所有的开孔位置，比如底部的充电孔、扬声器孔、耳机孔，侧边的音量键、电源键位置，都要和手机本身的孔位、按键位置精准对齐，开孔的边缘要做0.1mm的倒角，避免开孔边缘的毛边刮伤充电线插头或者按键表面。很多新手设计师在做这类手机壳结构时，容易忽略壳体与手机屏幕保护膜的干涉问题，这款壳体的前边框高度控制在高出屏幕0.3mm，这个高度刚好能在屏幕朝下放置时支撑起手机，同时不会干涉市面上绝大多数的钢化膜安装，不会出现壳体顶起钢化膜边缘导致白边、气泡的问题。还有一个容易被忽略的设计细节是壳体的摄像头开孔位置，虽然这款结构展示的是正面视角，但从整体边框的高度设计来看，后边框的摄像头位置会做局部的加高处理，加高的高度要高出手机摄像头镜片0.2mm，避免手机平放在桌面时摄像头镜片直接接触桌面被磨花，同时开孔的尺寸要比摄像头模组的外形大0.3mm，避免装配公差导致开孔偏位挡住摄像头的拍摄视野。
