改良式日式榫卯三通连接结构

　　这款三通连接结构脱胎于日本传统榫卯关节的改良设计，最初的传统结构在实际装配中存在张紧力不足、拼接后易出现松旷错位的问题，改良后的结构针对性优化了咬合逻辑，在三个正交方向的连接端都设置了互锁的嵌合面，无需额外紧固件即可实现三个方向构件的稳固拼接。从实际应用场景来看，这类无紧固件的榫接三通结构，多用于模块化木质展架、可拆卸家具框架、临时展陈支撑结构、手工创意拼接装置的节点位置，相比传统的角码、螺丝连接，它的拼接外观更整洁，没有外露的连接件，拆装过程不需要额外工具，反复拆装的磨损量远低于螺纹连接结构，适合需要频繁拆解转运的模块化支撑体系。

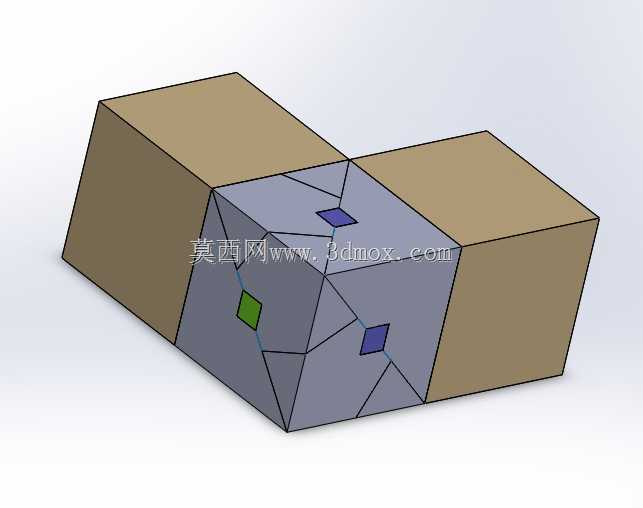

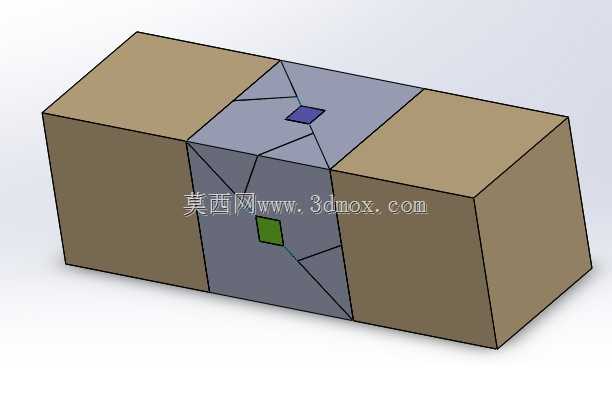

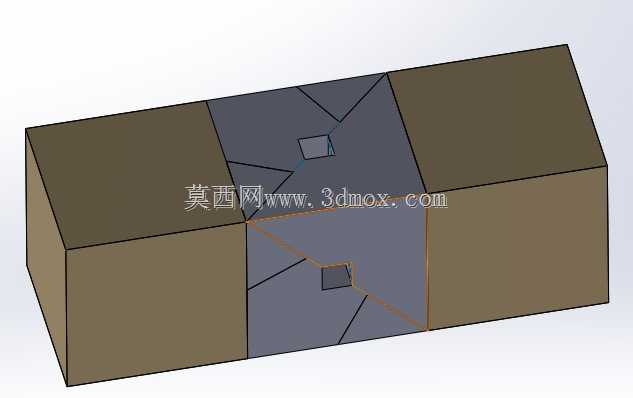

　　从功能特性上看，结构的核心咬合区域集中在中间的立方体连接核心块上，三个方向的外接端分别对应三个正交的方形杆件接口，每个接口的咬合面都做了多段折线式的嵌合设计，不同于传统直榫的单一接触面，多段折线的咬合面在装配后会形成多个方向的限位，不仅能限制杆件沿轴向的脱出，还能限制三个方向的扭转自由度，解决了传统日式三通榫接张紧力弱、受侧向力易松脱的问题。核心块上设置的不同颜色标识块，实际是装配对位标记，对应三个方向杆件的对位凸点，现场装配时不需要反复试凑角度，只要将杆件上的凸点对准对应颜色的标记位，就能顺利推入完成拼接，大幅降低了非专业人员的装配难度。

　　设计思路上，整个结构没有采用传统榫卯常用的过盈配合来实现张紧，而是通过嵌合面的折线角度设计，在杆件推入到位后，相邻咬合面会形成微小的弹性形变张力，让各个接触面始终保持紧密贴合，不会因为温湿度变化导致材料轻微胀缩就出现松旷。三个外接端的接口尺寸完全一致，具备互换性，三个方向的方形杆件可以通用，不需要区分不同方向的专用杆件，减少了配件的种类，降低了生产和备货的复杂度。

　　从安装边界与尺寸适配来看，三个外接端的内孔截面为正方形，适配同截面尺寸的方形杆件，杆件插入核心块的深度经过精确计算，既保证足够的咬合长度来承受横向载荷，又不会因为插入过深导致三个方向的杆件在核心块内部发生干涉。整个连接结构的外轮廓在装配完成后，三个方向的杆件外表面与核心块的外表面齐平，没有突出的凸缘或者凹陷的缺口，拼接完成后的框架整体外观平整，不会因为节点突出影响后续的饰面安装或者外部附件挂载。在载荷承受方面，这类结构主要承受静态的框架支撑载荷，不适合用于有持续振动或者大冲击载荷的设备机架，在常规的静态支撑场景下，节点的抗剪切能力完全能满足展架、家具类产品的使用要求，拼接后的框架整体刚性比传统直榫连接提升明显，侧向受力时的节点形变量更小。

　　建模过程中需要特别注意各个咬合面的角度公差，折线嵌合面的角度偏差如果超过0.1度，就会出现装配卡滞或者张紧力不足的问题，相邻咬合面的交线需要做微小的倒角处理，避免装配时边角崩损，同时也能引导杆件顺利滑入到位。三个对位标记的位置需要和杆件上的凸点位置严格对应，标记的深度不宜过深，避免影响核心块的结构强度，仅作为视觉对位参考即可。
