复仇者联盟雷神战锤影视道具结构设计

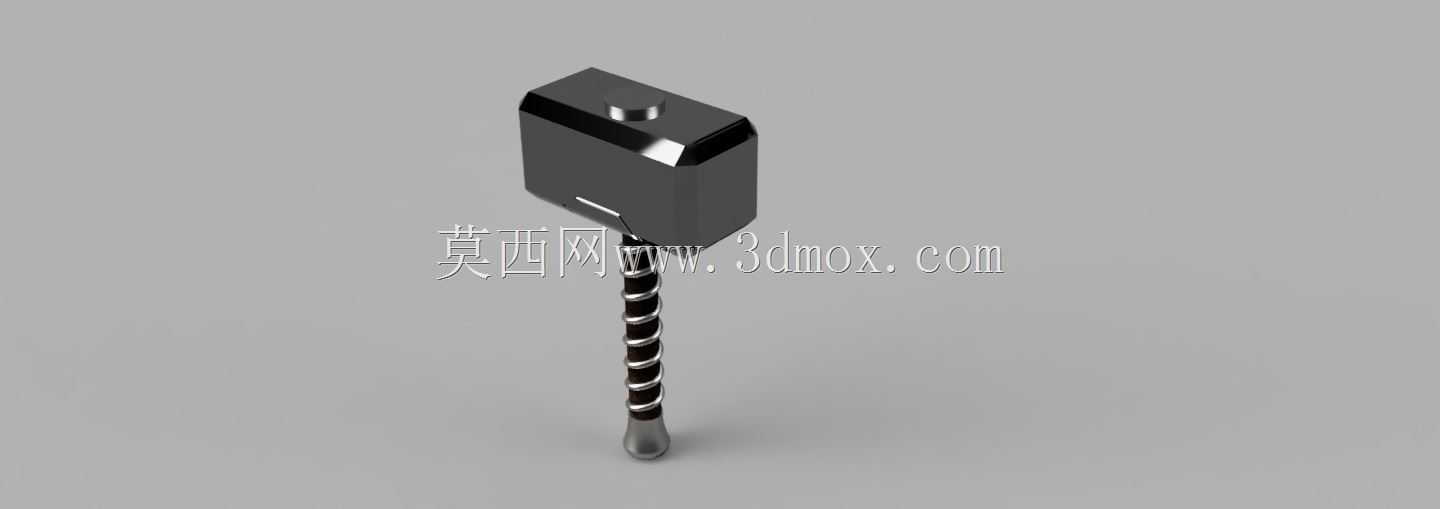

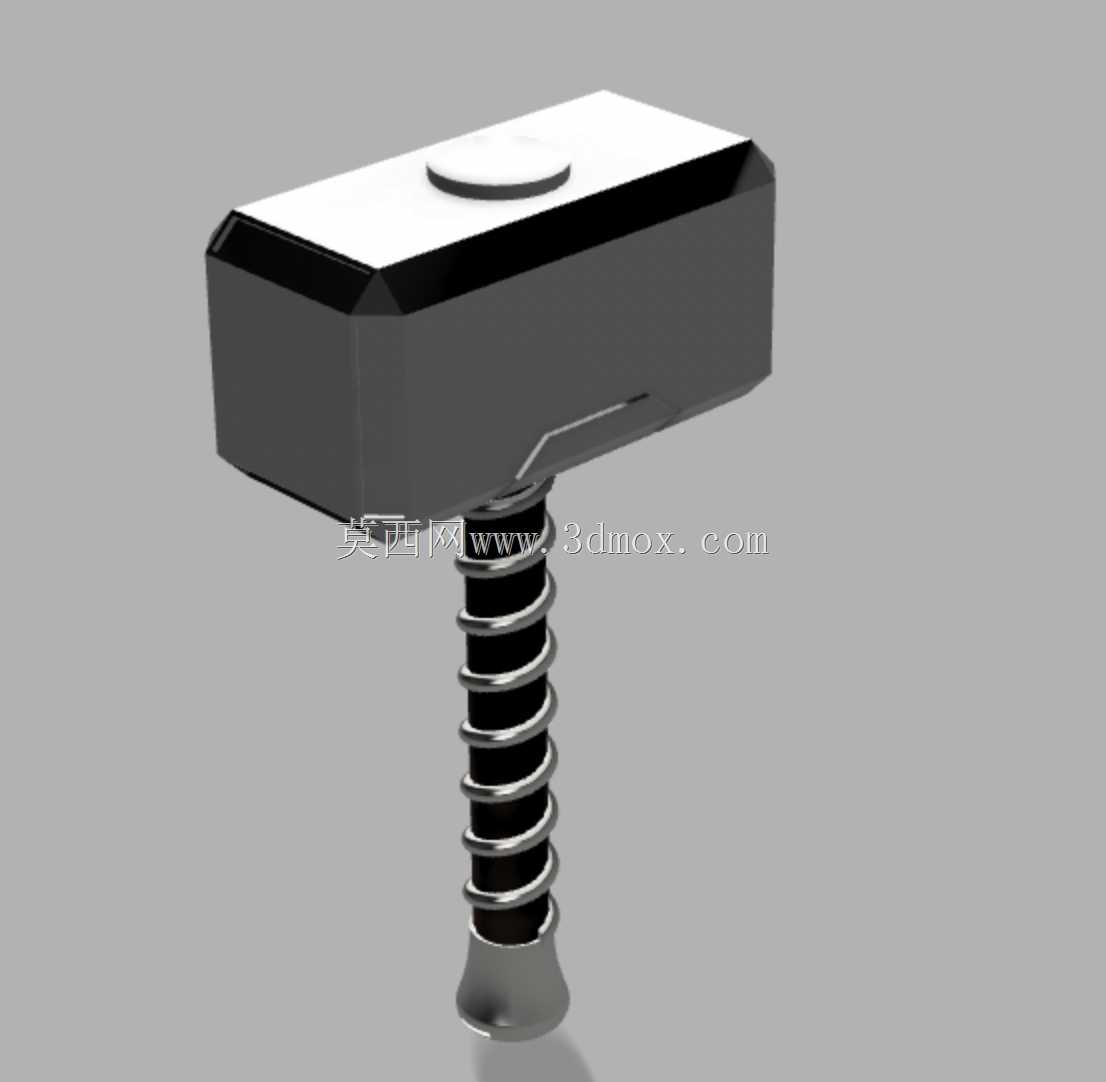

　　本次设计的战锤结构，主要面向影视道具制作、cosplay装备定制、收藏级手办周边生产等应用场景，可直接用于3D打印快速成型、硅胶翻模批量制作、数控雕刻加工等不同生产流程，适配从个人爱好者手工制作到小批量周边生产的不同需求。从实际使用场景出发，该战锤结构做了针对性的功能适配：针对手持使用场景，手柄部分做了符合人体工学的弧度收窄，握持区域的螺旋凸起结构并非单纯装饰，实际可增加手部与手柄的摩擦力，避免长时间握持或大幅度挥动时出现打滑问题；锤身主体做了空心化结构预留，可根据使用需求选择内置配重块调整整体重量，若用于cosplay演出可填充轻质泡沫降低负重，若用于收藏展示可填充金属块提升压手感，适配不同场景的使用需求。

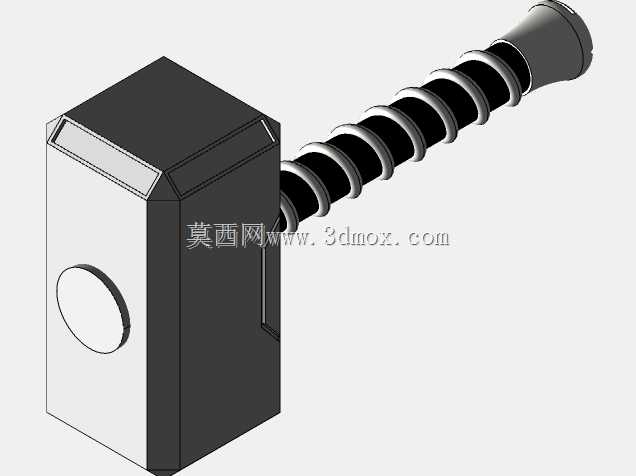

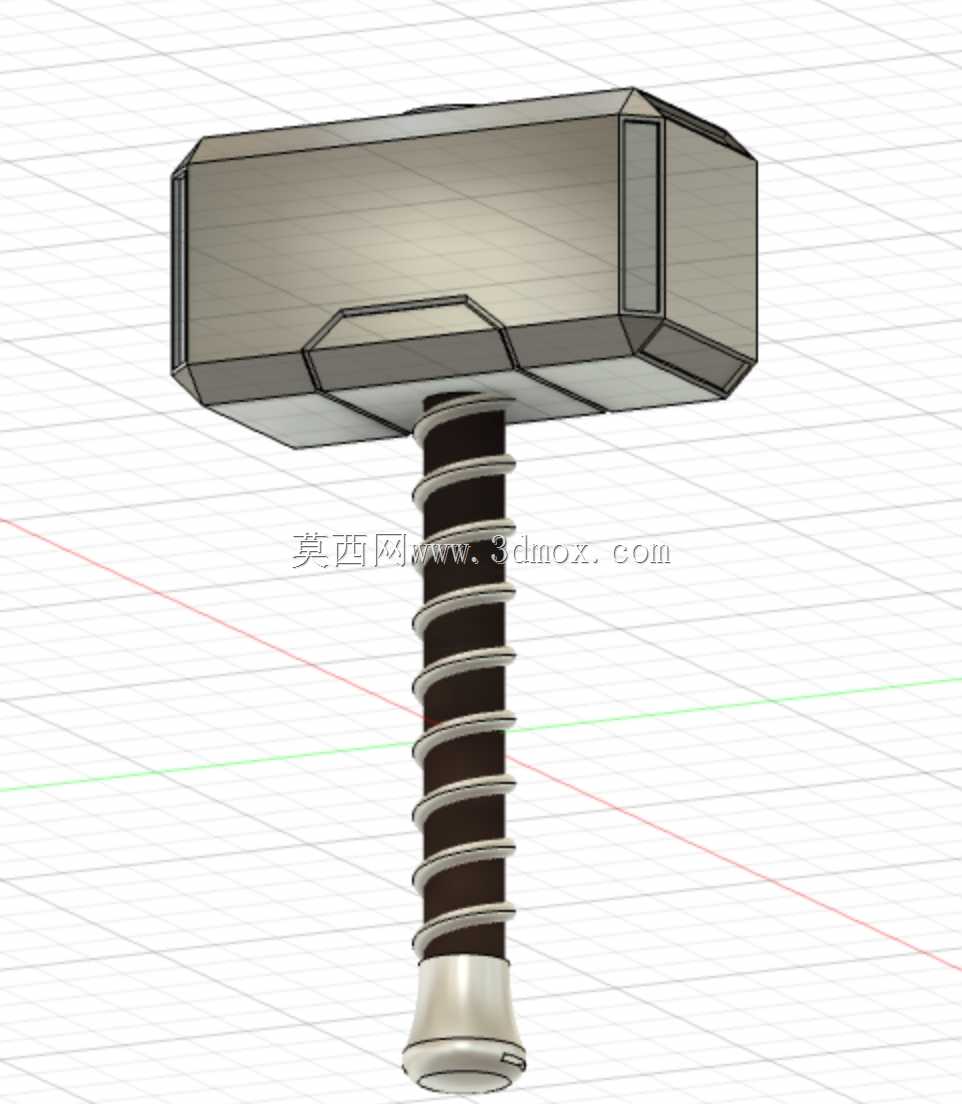

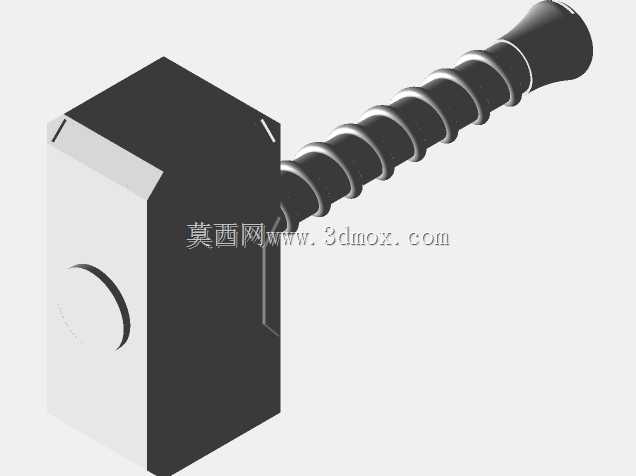

　　设计过程中优先考虑了加工可行性，锤身的多面体棱角全部做了0.2mm的圆角过渡，既保留了原作硬朗的视觉风格，又能避免3D打印过程中出现棱角翘边、层纹突兀的问题，同时也能防止使用过程中尖锐棱角造成磕碰划伤。手柄与锤身的连接部位采用了嵌入式榫卯结构设计，安装时可直接涂胶插接，无需额外加装螺丝固定，既保证了连接强度，又不会在外观表面留下固定件痕迹，保证整体视觉完整性。外形尺寸方面，整体高度控制在420mm，锤身主体长度220mm、宽度140mm、高度120mm，手柄底部直径38mm，握持区域直径32mm，整体尺寸符合成年人单手握持的舒适范围，安装边界上预留了1.2mm的涂层厚度余量，后期做喷漆、做旧、金属质感涂装时不会出现尺寸超差、

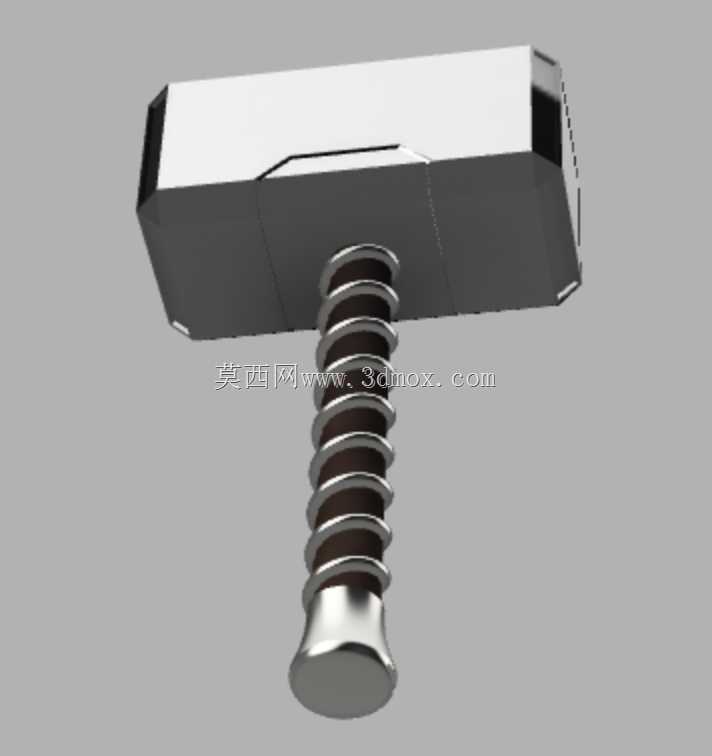

　　装配缝隙不均的问题。锤身表面的分模线位置特意设计在棱角转折处，后续打磨处理时可快速消除加工痕迹，降低后期表面处理的工作量；手柄底部的金属质感装饰件做了独立拆分设计，可单独打印后进行电镀处理，再与手柄主体装配，能大幅提升成品的质感表现。针对不同加工工艺的适配性，结构设计时做了壁厚统一处理，所有受力部位的壁厚均控制在2.5mm-3mm之间，既满足FDM3D打印的最小壁厚要求，也适配树脂打印的薄壁成型特性，同时不会因为壁厚过厚导致打印时间过长、材料浪费的问题。锤身内部的加强筋采用了十字交叉布局，在不增加过多重量的前提下，可保证锤身受到挤压、轻微碰撞时不会出现开裂变形，即使是日常展示摆放或演出时的常规挥动动作，都能满足结构强度要求。

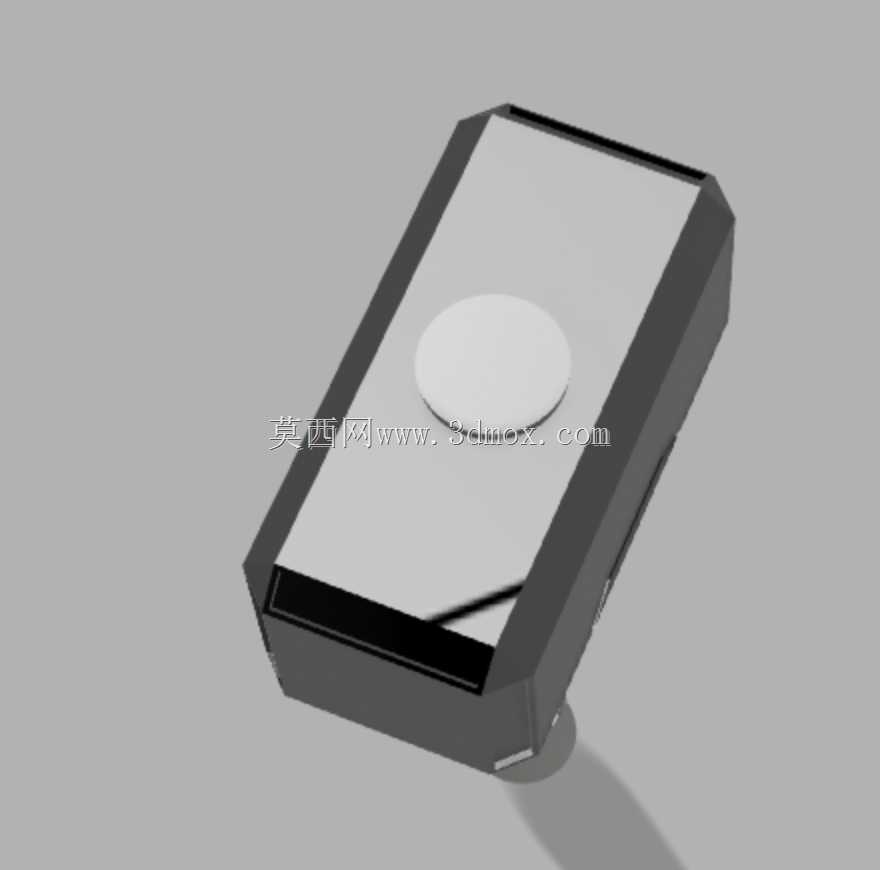

　　从装配逻辑来看，整个战锤仅分为锤身上盖、锤身主体、手柄握持段、手柄底盖四个独立部件，部件之间的定位止口做了0.1mm的间隙配合，装配时无需额外打磨即可顺利插接，普通爱好者无需专业工具即可完成组装，降低了成品制作的门槛。针对展示场景的需求，锤身底部预留了通用支架安装孔，可直接搭配市面常见的1/4英寸螺纹支架使用，无需额外改装即可实现立式展示，适配收藏陈列的使用需求。
