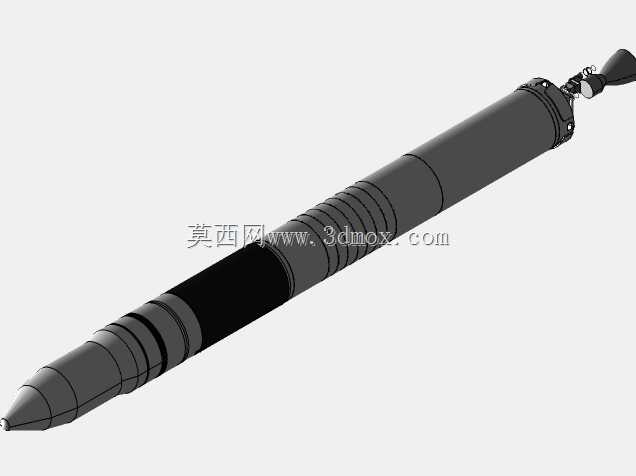

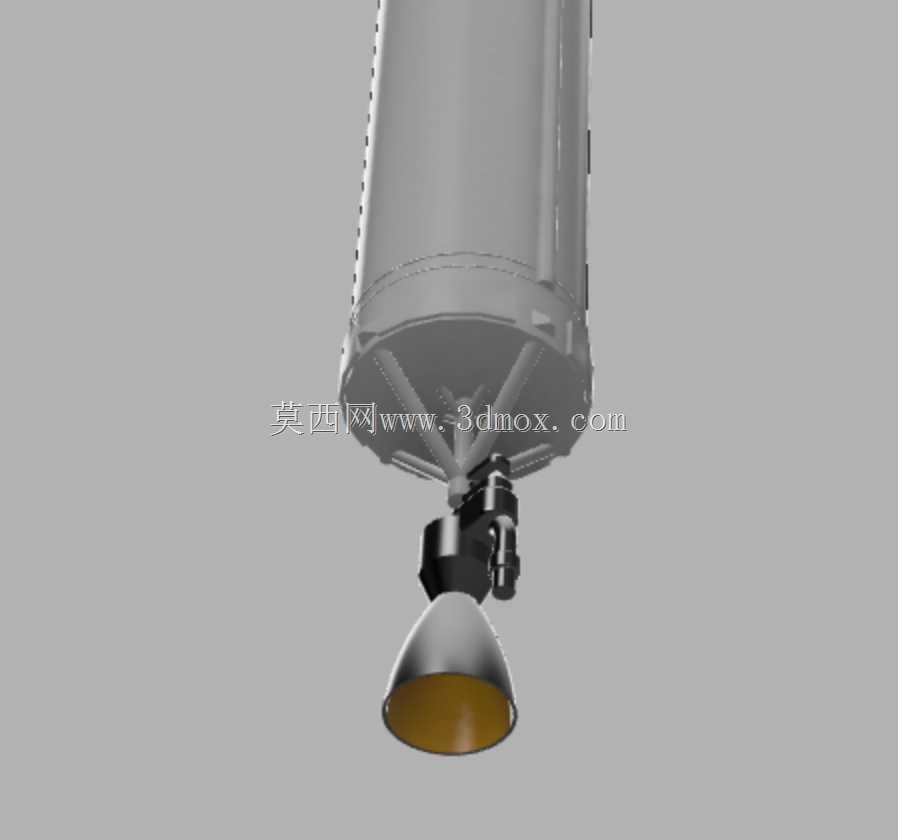

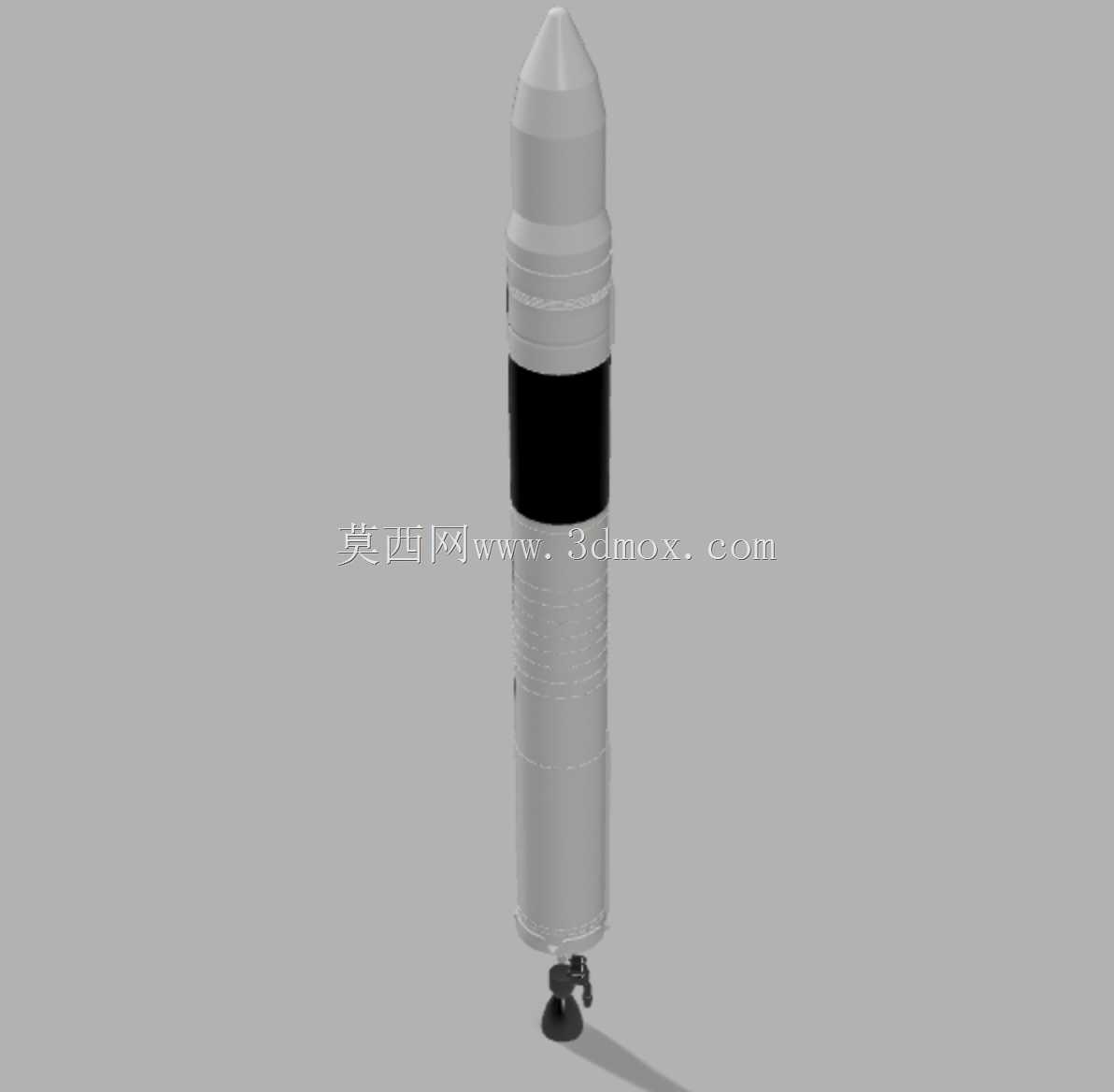

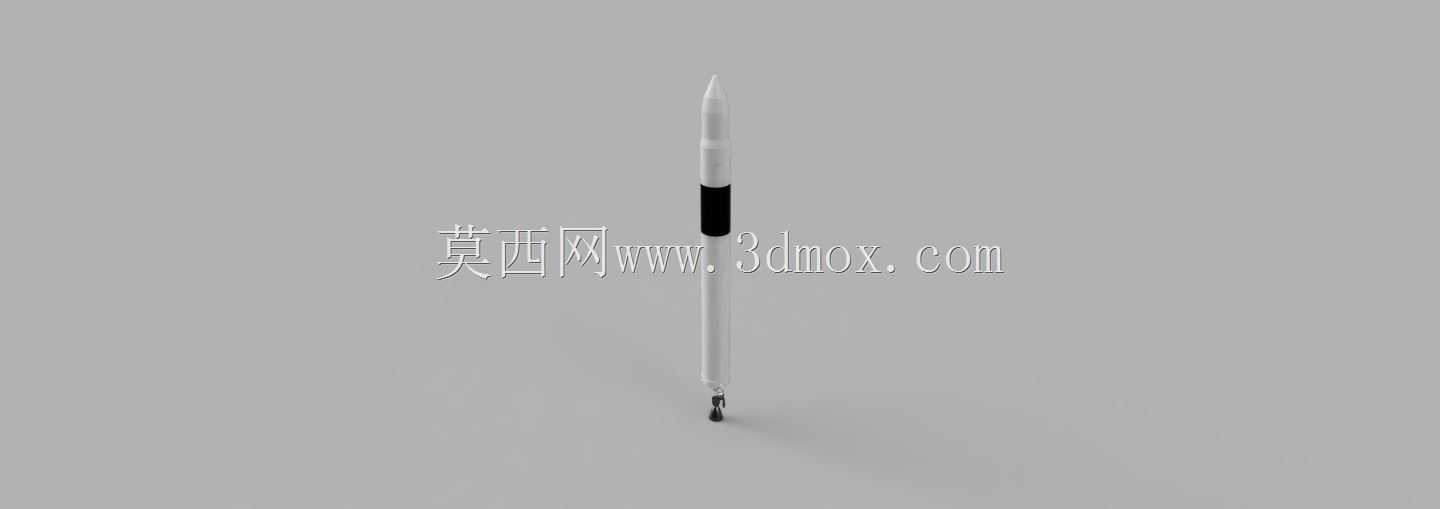

SpaceX猎鹰一号运载火箭结构三维建模

　　本次建模的猎鹰一号运载火箭，是面向航天科普展陈、航天工程教学演示、运载火箭结构方案验证场景搭建的等比例结构模型，完整还原了该型火箭的真实外形轮廓与分段结构特征，可直接用于航天主题展馆的实体展项制作、高校航空航天专业的运载火箭结构课程教具开发，也可作为商业航天初创团队进行初期方案推演的外形参考基准。从实际用途来看，该型火箭作为早期轨道级液体运载火箭，承担过近地轨道小型载荷的发射任务，模型还原的结构分段完全匹配真实火箭的舱段划分逻辑，从箭体顶部的载荷整流罩开始，向下依次为二级箭体段、级间段、一级箭体段、尾段与发动机喷管，各段的连接边界、外形锥度变化都严格参照真实箭体的气动外形参数设置，

　　整流罩部分的钝头锥曲线完全符合亚音速飞行阶段的减阻设计要求，没有出现多余的折线或曲面断层。在设计思路上，建模过程优先保证气动外形的连续性，箭体主体为等直径圆柱段，仅在整流罩段、尾段喷管区域做锥度过渡，一级箭体表面的黑白标识分区完全匹配真实箭体的涂装分界位置，没有出现标识错位或比例失调的问题。级间段的结构边界做了清晰的分层处理，能够直观展示一二级火箭的分离面位置，尾段的发动机喷管做了收敛-扩张段的外形还原，喷管出口的扩张比、收敛段的过渡圆弧都符合液体火箭发动机喷管的典型外形特征，没有简化成直筒结构。从外形尺寸与安装边界来看，模型按照真实火箭的长细比做等比例缩放，箭体总长度与最大直径的比例严格匹配真实猎鹰一号火箭的尺寸比例，

　　整流罩段长度占全箭长度的比例、一级箭体与二级箭体的长度比值都和真实参数一致，不存在比例失真的问题。模型底部的安装基准面设置在尾段端面，可直接适配各类展示支架的安装接口，不需要额外做基准面调整；箭体各分段的同轴度公差在建模阶段就做了约束，所有圆柱段的轴线完全重合，不会出现分段错位的问题，在进行3D打印制作实体教具时，可直接沿轴线拆分各舱段进行打印，不需要额外修复模型的破面或同轴度误差。针对展陈场景的使用需求，箭体表面的涂装分界做了清晰的曲面分割，后期进行渲染或实体上色时，可直接选取对应曲面赋予材质，不需要重新绘制分割线；整流罩部分的曲面做了G2连续处理，曲面过渡顺滑，在进行光影渲染时不会出现明显的棱线反光，

　　能够真实还原金属箭体的表面质感。在结构细节处理上，没有添加多余的外置管路或凸起结构，完全匹配猎鹰一号火箭简洁的箭体外形特征，避免了过度建模导致的外形失真；尾段的喷管与箭体连接位置做了圆弧过渡，没有出现直角连接的生硬结构，符合真实箭体尾段的结构设计逻辑。对于教学场景而言，该模型可直接用于讲解运载火箭的舱段划分、气动外形设计要点、级间分离位置的结构设计逻辑，配合剖面剖切操作即可展示箭体内部的舱段布局空间，不需要额外调整模型结构；对于展陈场景而言，模型的外形比例准确，标识位置正确，可直接等比例放大制作成大型展示模型，放置在航天展馆、科普基地的公共区域，不需要反复调整外形比例或修正细节错误。建模过程中对所有曲面做了连续性检查，不存在碎面、重叠面或法线反转的问题，导入各类三维软件进行二次编辑时，不会出现曲面丢失或显示异常的情况，可直接用于后续的结构深化、渲染出图或3D打印制作。
