外啮合四槽槽轮间歇传动机构结构

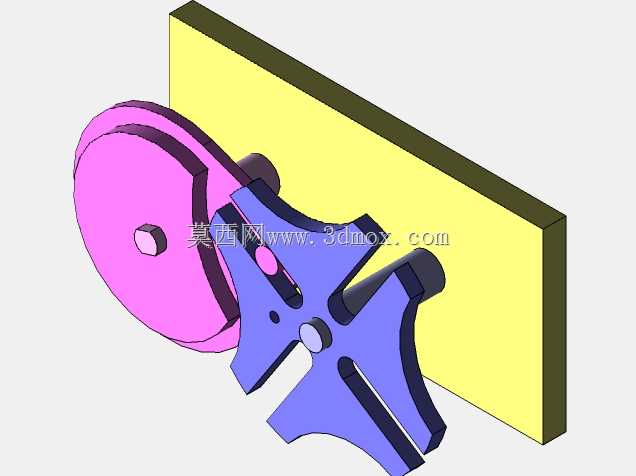

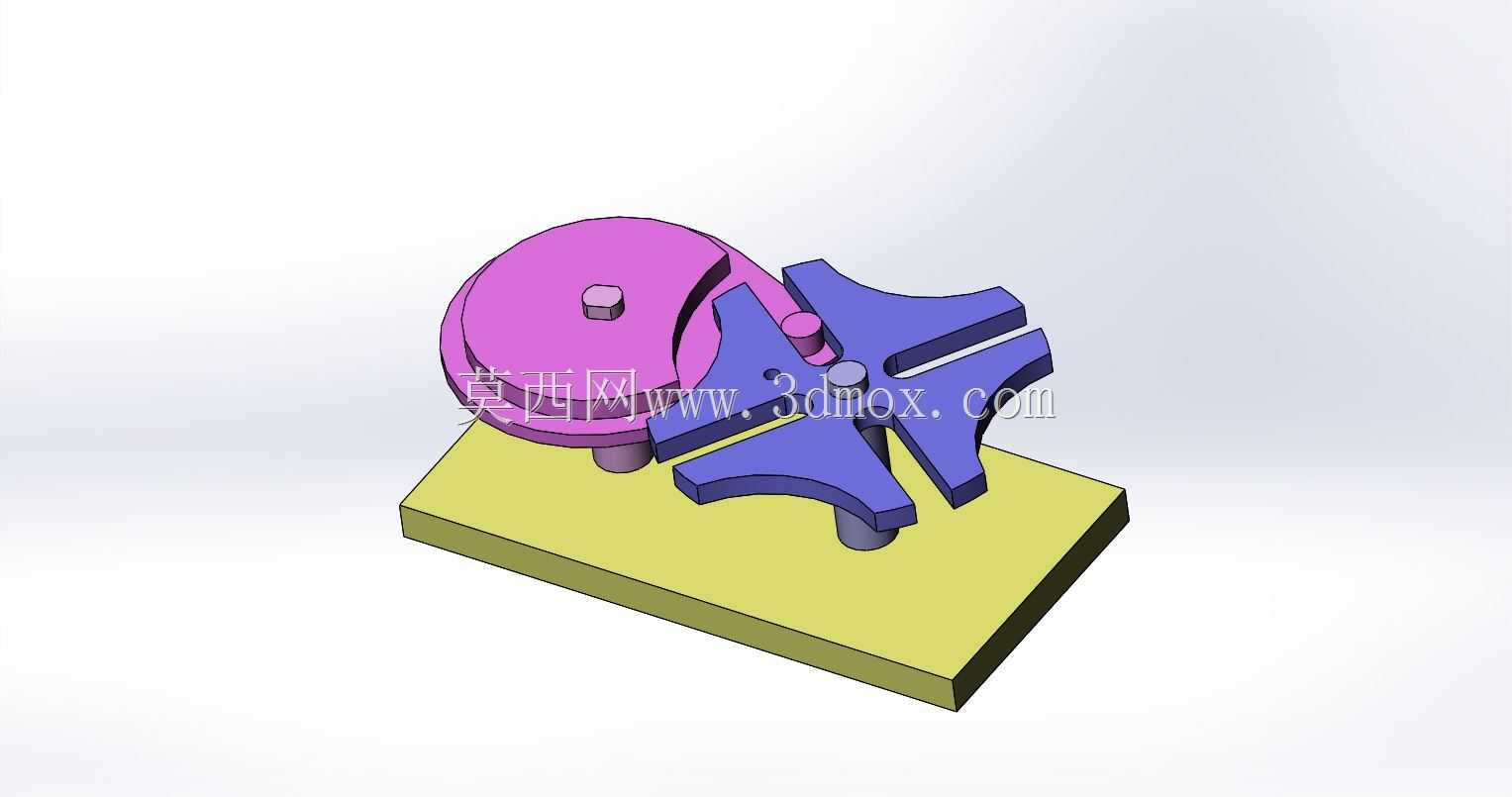

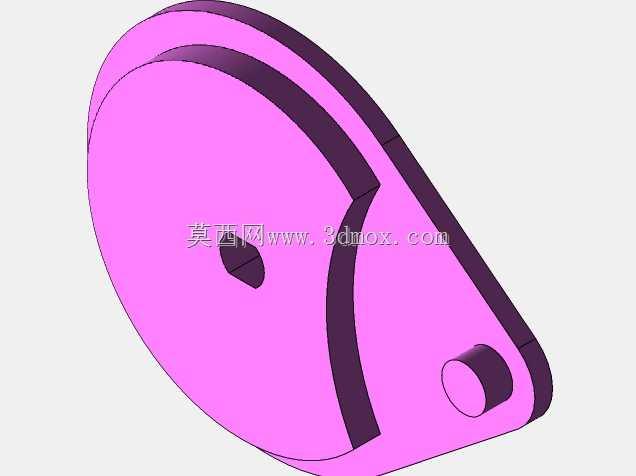

　　在多工位自动化装配、轻工包装送料、仪表回转分度这类需要实现步进送进的工况里，间歇传动部件的选型直接决定了整机的工位定位精度与运行节拍稳定性，外啮合槽轮机构是这类场景里应用极为广泛的机械式间歇传动方案，相较于凸轮分度器、棘轮棘爪机构，它的结构组成更简单，加工装配门槛更低，在中低速、工位数量固定的分度场景里有着极高的性价比。这套槽轮机构采用最经典的单圆柱销外啮合布局，核心构件包含带主动拨销的输入转盘、带径向导槽的四槽从动槽轮、安装定位立板以及配套的铰接销轴，整套构件的传动逻辑清晰：当输入转盘做连续匀速回转时，转盘上的圆柱销在进入槽轮径向导槽的区间内，会拨动槽轮转过固定的90度分度角，当圆柱销脱离导槽后，

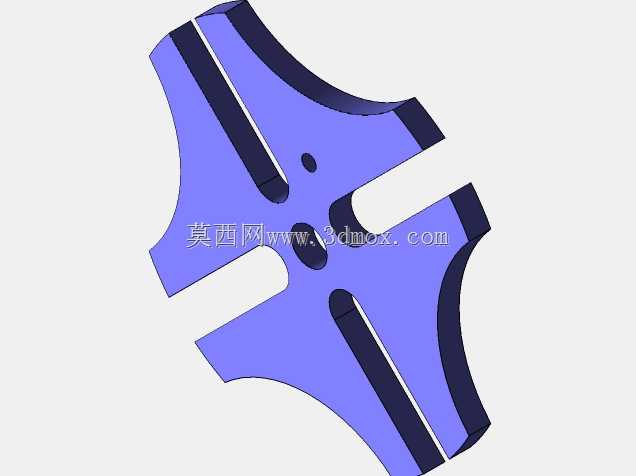

　　槽轮上的内凹锁止弧会与输入转盘上的外凸锁止弧完全贴合，此时槽轮被完全锁止无法转动，直到圆柱销再次进入下一条径向导槽，才会启动下一个分度周期，整套机构可以稳定将输入轴的连续回转运动，转换为输出轴的单向间歇回转运动，分度过程无额外冲击，锁止阶段无需额外配置定位制动构件。从设计逻辑来看，这套四槽槽轮的参数匹配完全遵循机械设计手册里的槽轮机构设计规范，槽轮的槽数选定为4，对应每次分度转过90度，适配四工位回转工作台、四步距送料机构的工位排布需求，主动拨销的回转中心与槽轮回转中心的中心距经过严格校核，确保拨销进入和脱离导槽的瞬间，拨销的运动方向与导槽的中心线完全相切，从根源上避免拨销与导槽侧壁发生刚性撞击，降低传动过程中的冲击载荷与构件磨损。

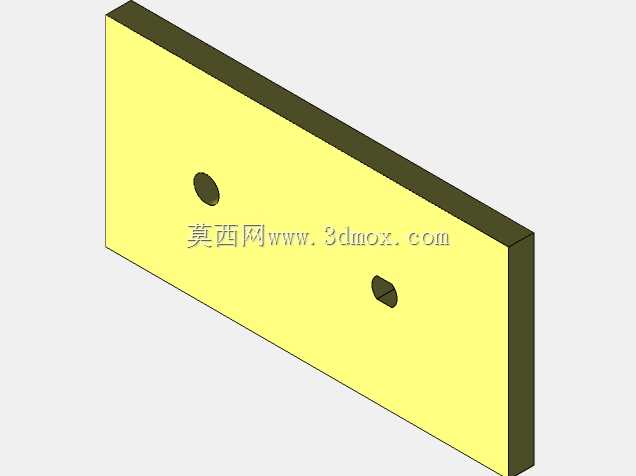

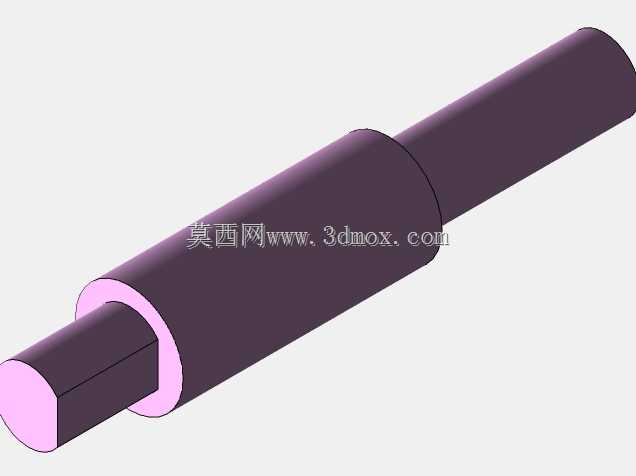

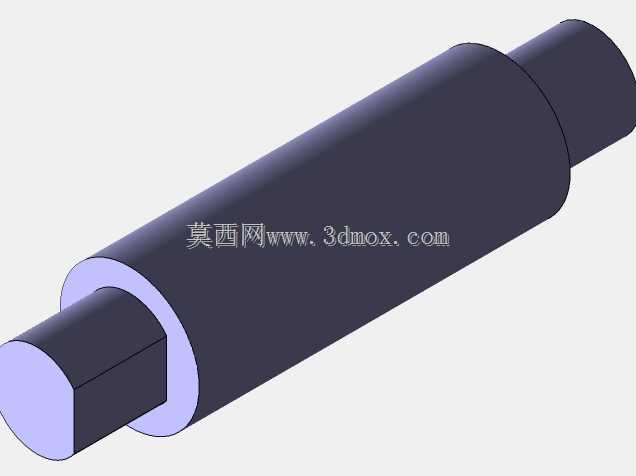

　　锁止弧的配合间隙控制在0.02mm到0.05mm的合理区间，既保证锁止阶段槽轮不会出现周向窜动，又避免配合过紧导致机构运转卡滞。安装边界方面，整套机构的安装基准为后侧的立式安装板，输入轴与输出轴的铰接孔位在安装板上呈固定中心距排布，两个轴系的轴线保持严格平行，垂直于安装板平面，输入轴端预留了与驱动电机、同步带轮或者链轮连接的轴伸段，槽轮的输出轴端可以直接连接回转工作台、送料转盘或者其他需要间歇回转的执行构件，安装板上的固定孔位按照标准螺栓孔规格设计，可直接固定在设备的安装机架上，不需要额外设计转接法兰。在实际工况应用中，这类槽轮机构常被用在灯泡自动装配线的灯座回转工位、软袋包装机的袋库送进工位、多工位钻床的回转工作台分度环节，

　　在这些场景里，它不需要复杂的电控程序配合，仅通过纯机械结构就能实现固定节拍的间歇分度，运行过程中故障率极低，日常维护仅需要定期在铰接销轴处补充润滑脂即可。建模过程中，所有构件的棱角都做了合理的工艺倒角，避免加工过程中出现应力集中，槽轮的导槽侧壁、拨销的外圆柱面、锁止弧的配合面都预留了合理的加工余量，方便后续根据实际装配公差进行修配，输入转盘与槽轮的主体结构采用等厚度板材加工成型，加工工艺性好，可直接采用线切割或者铣削工艺完成零件加工，不需要复杂的工装夹具。需要注意的是，这类外啮合槽轮机构的槽数越少，传动过程中的动载荷越大，因此这套四槽结构更适合运行节拍在每分钟30次分度以下的中低速工况，如果应用在更高节拍的场景里，需要对拨销和槽轮做动平衡处理，同时在传动链路中增加缓冲构件，降低启停瞬间的冲击。另外，锁止弧的加工精度直接决定了分度定位精度，如果需要更高的工位定位精度，可以在槽轮的输出端额外增加弹性定位销，在锁止阶段插入槽轮端面的定位锥孔中，进一步消除配合间隙带来的定位误差。整套机构的构件数量少，没有易损的复杂弹性构件，在常规工况下的使用寿命远高于棘轮类间歇机构，而且传动过程中噪音更低，运动平稳性更好，是中小载荷固定工位分度场景下的优选传动方案。
