三级展开式圆柱齿轮减速传动装置

项目分类:减速器 发布时间:2022-04-11 ID:608595
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置
  • 三级展开式圆柱齿轮减速传动装置

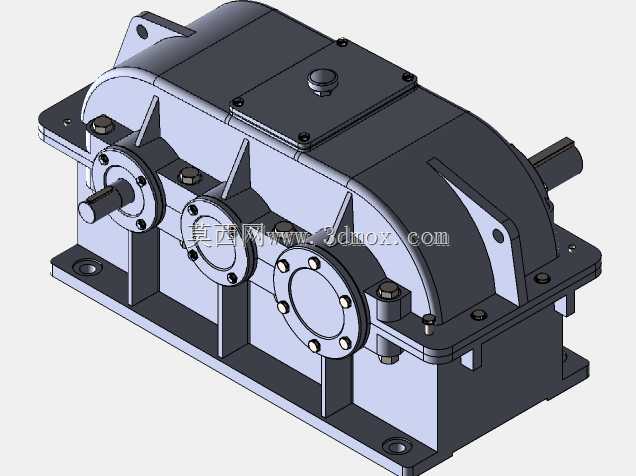

  这款三级展开式圆柱齿轮减速装置,是工业传动系统里应用极广的转矩转速匹配部件,日常在输送线驱动、轻工包装设备传动、小型矿山给料机构、农机传动单元这类场景里,都能见到同结构产品的身影。它的核心作用是把原动机输出的高转速低转矩动力,经过三级齿轮副的啮合减速,转换成适配作业端需求的低转速大转矩动力,同时通过箱体的刚性支撑保证传动过程的同轴度与运行稳定性,抵消齿轮啮合产生的径向、轴向载荷,避免动力输出端出现偏载抖动。

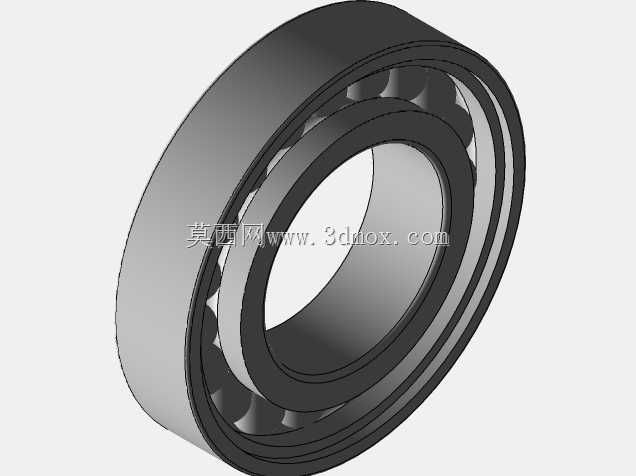

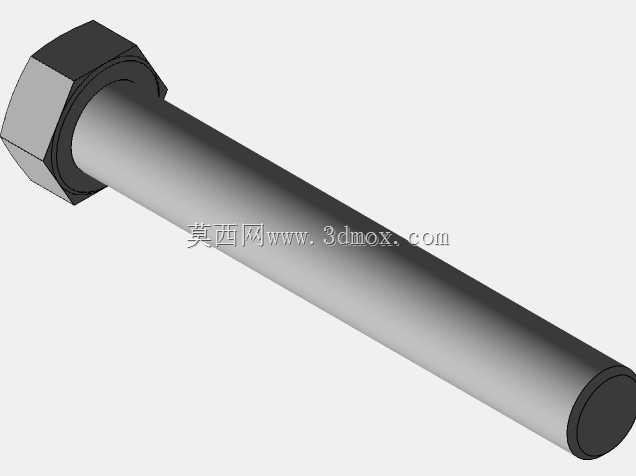

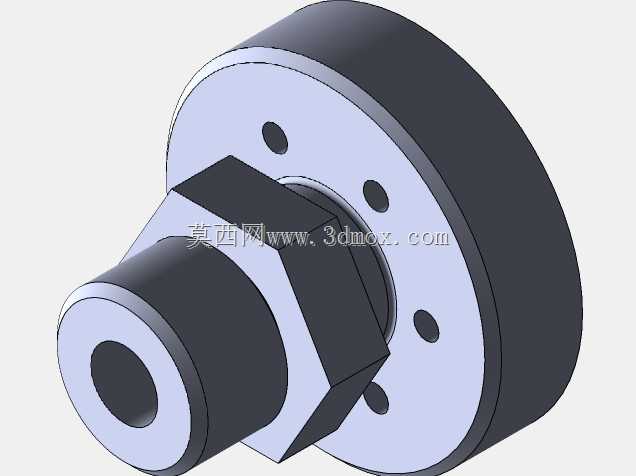

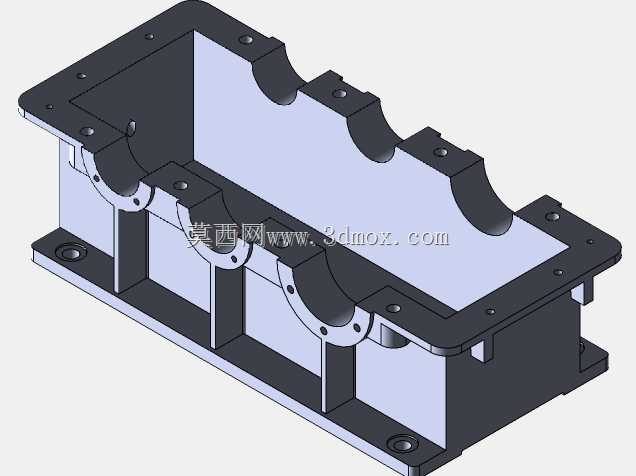

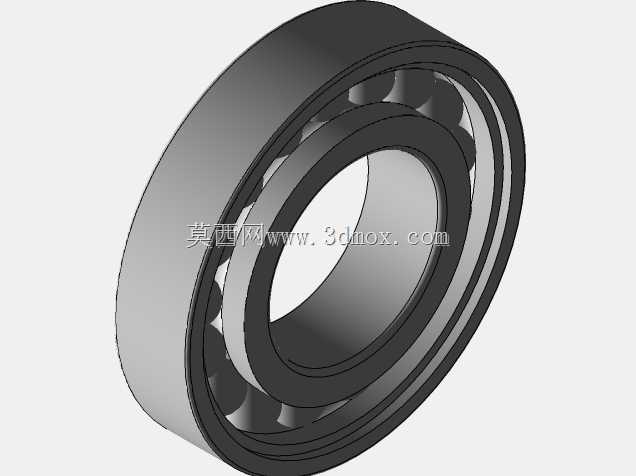

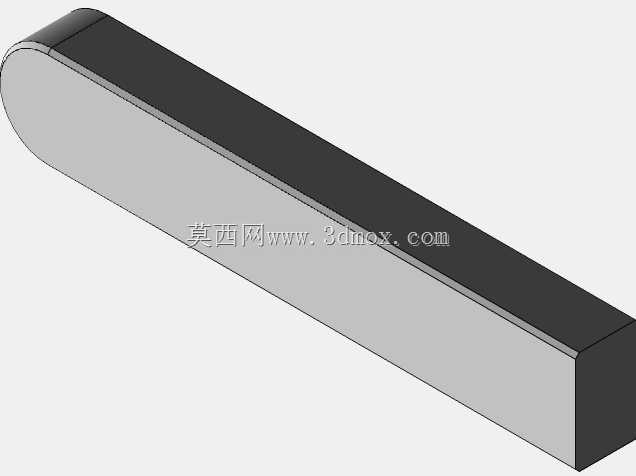

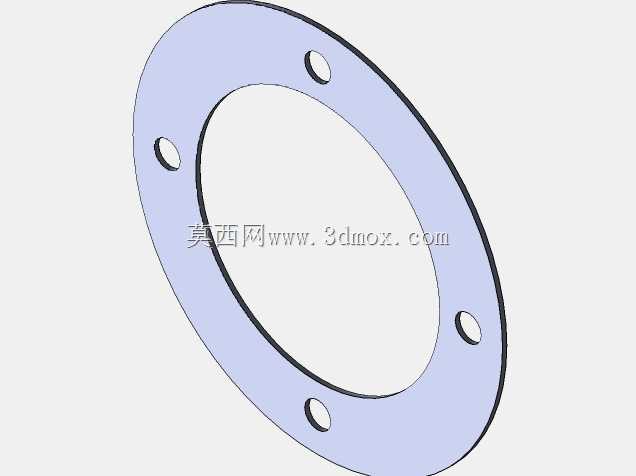

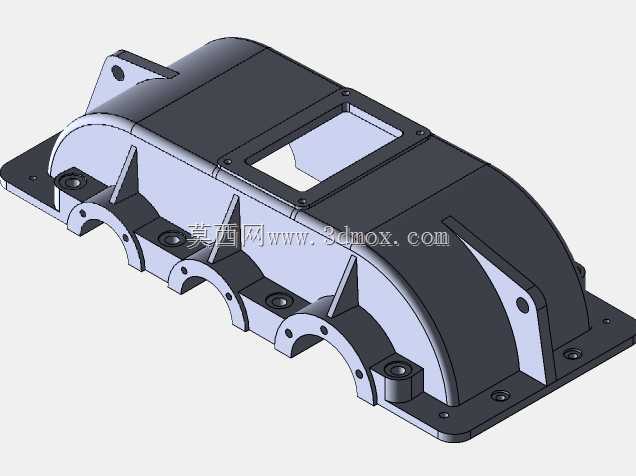

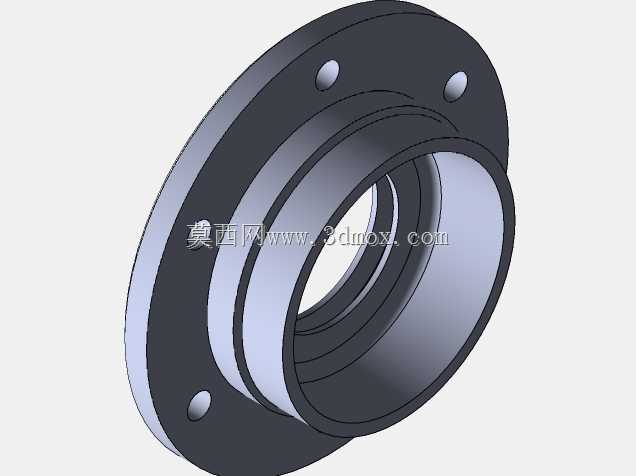

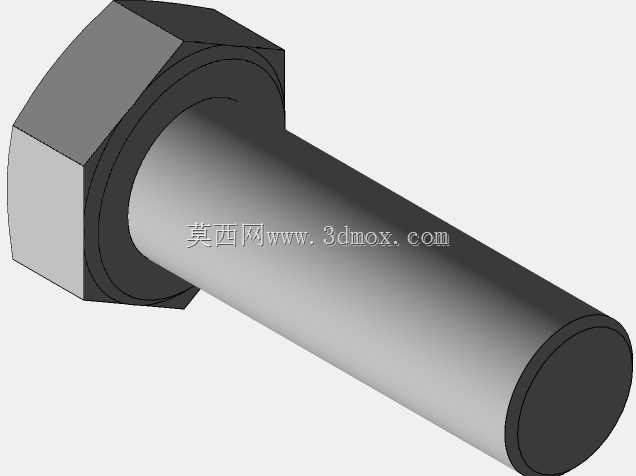

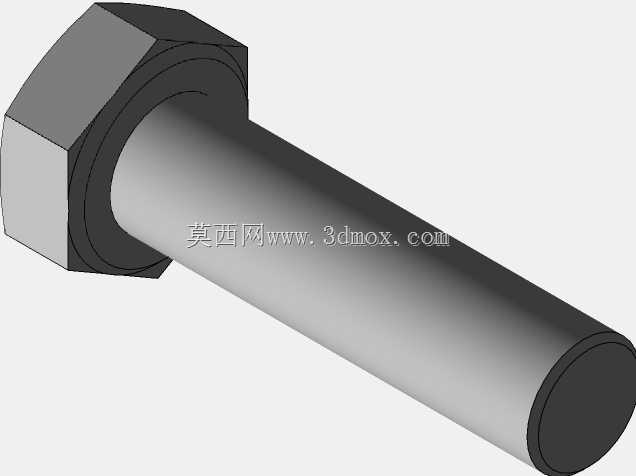

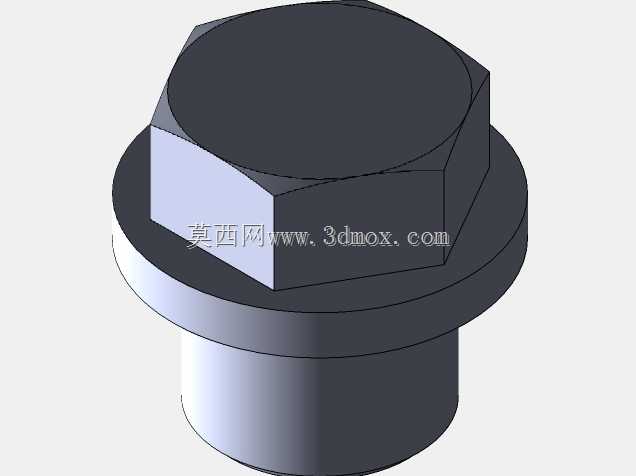

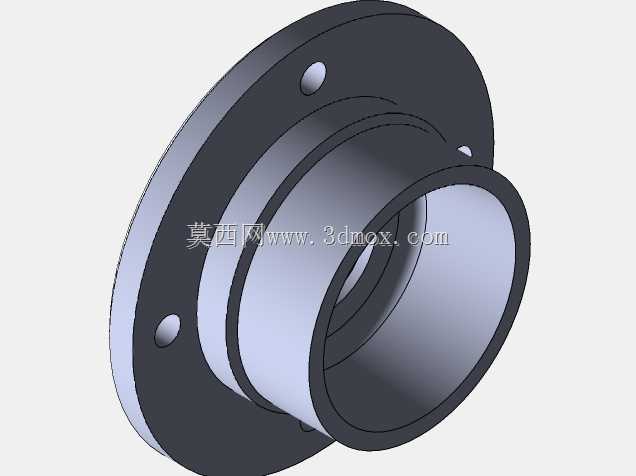

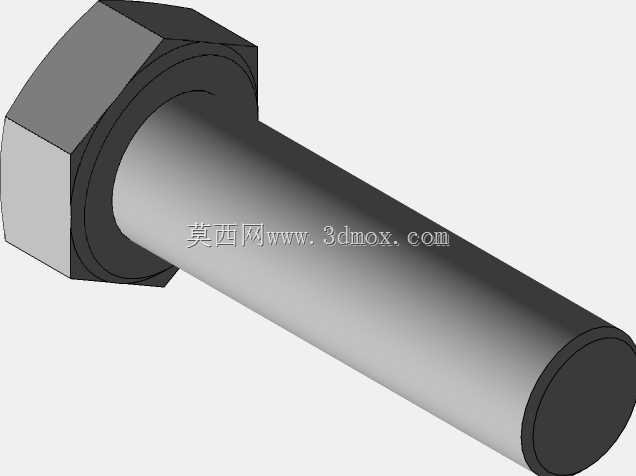

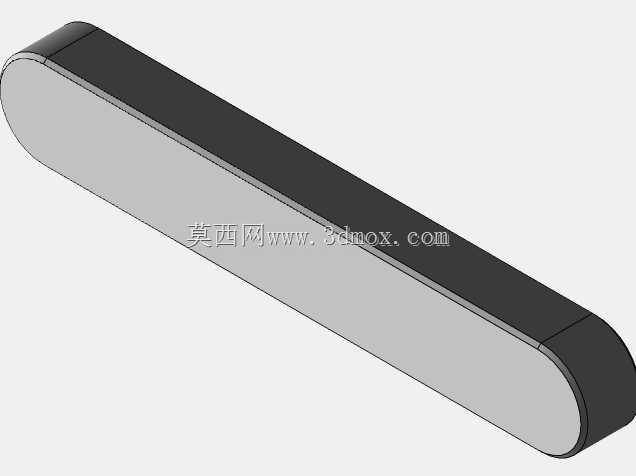

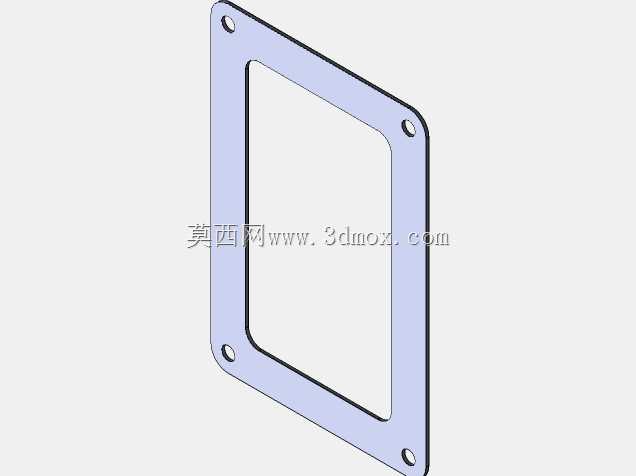

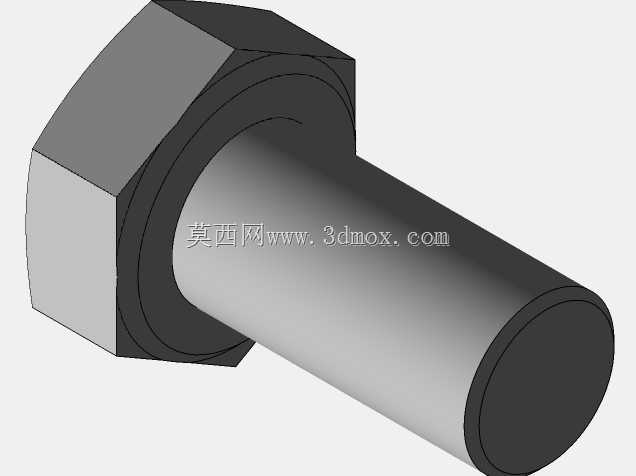

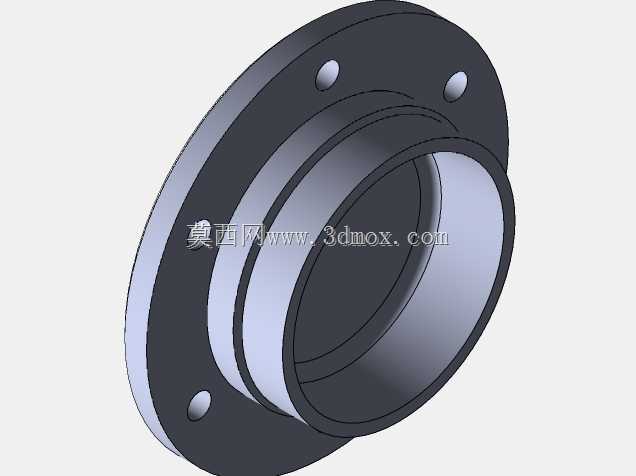

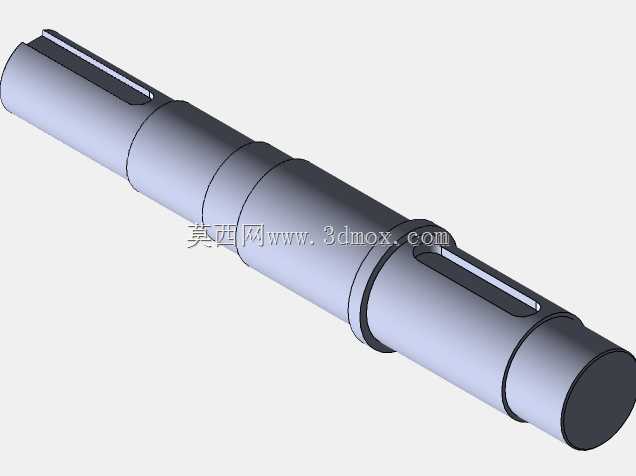

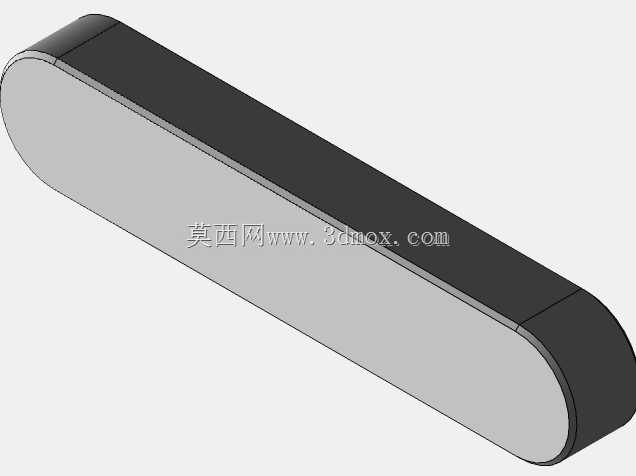

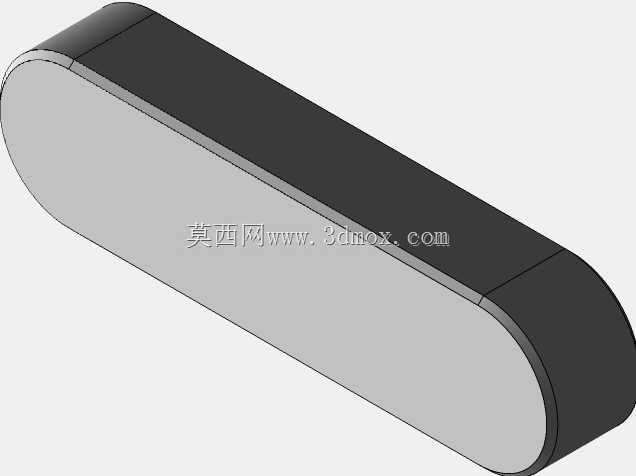

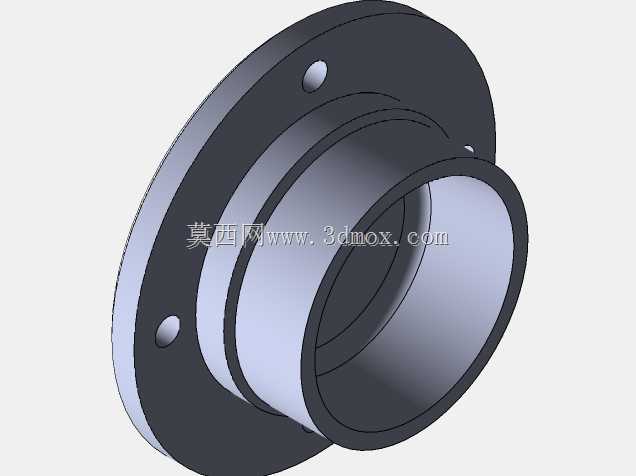

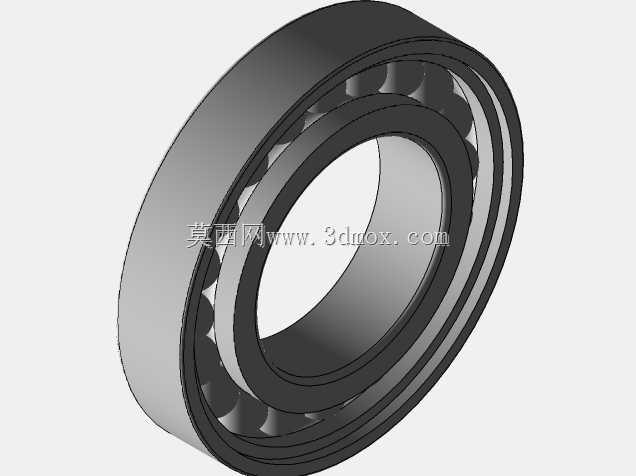

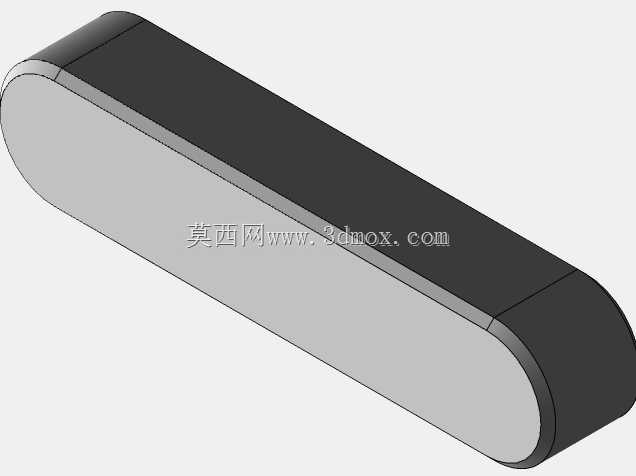

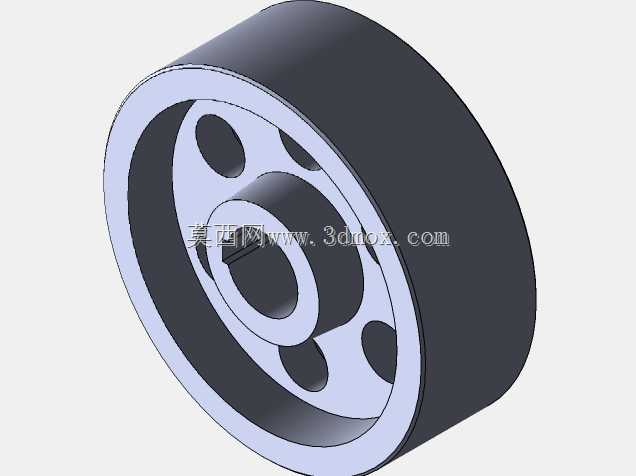

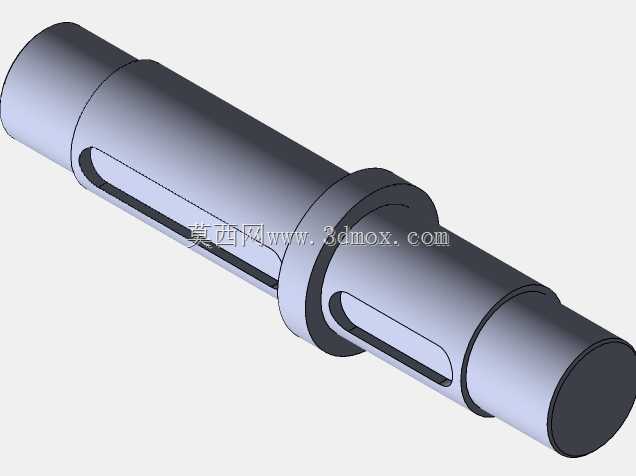

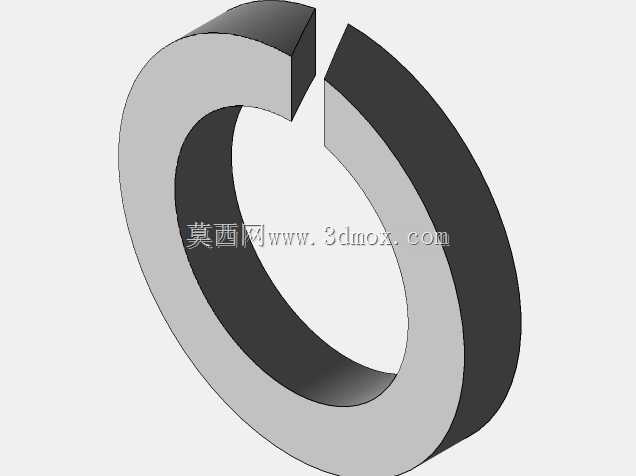

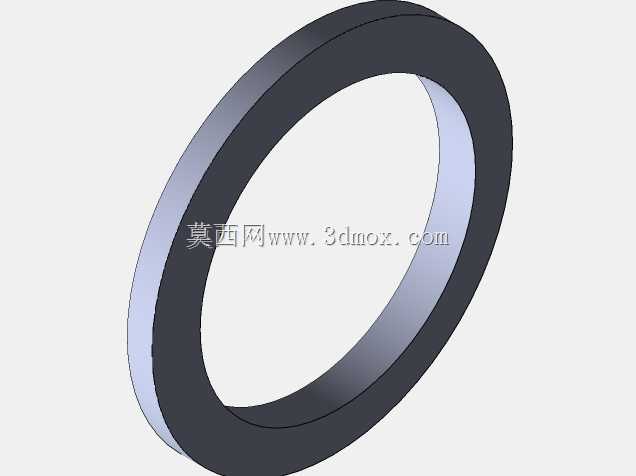

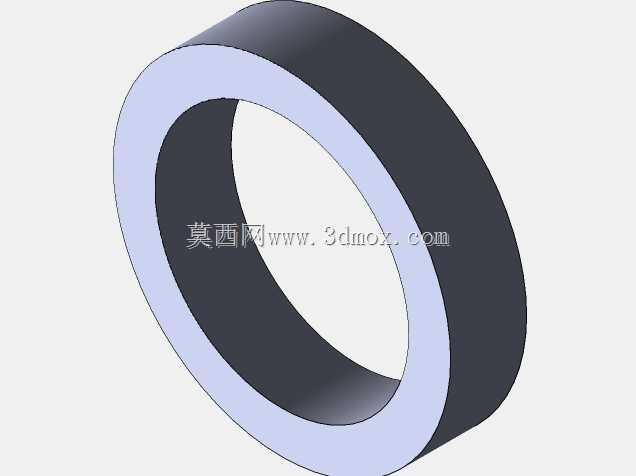

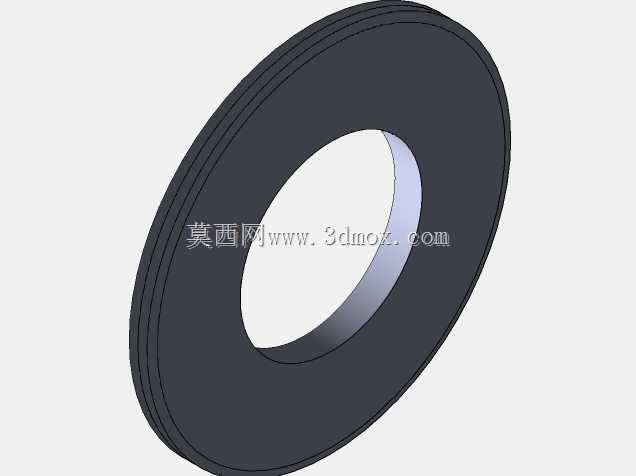

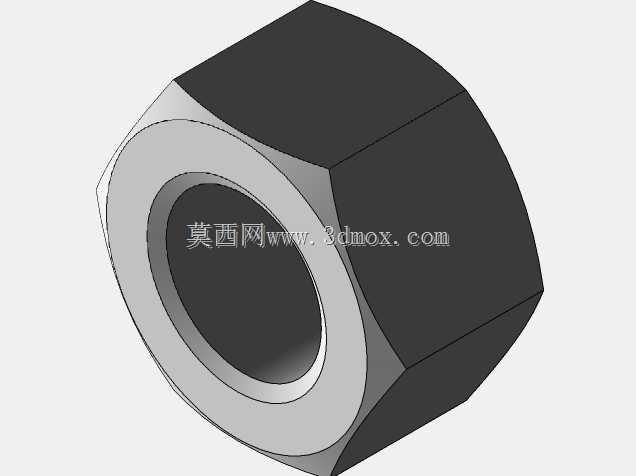

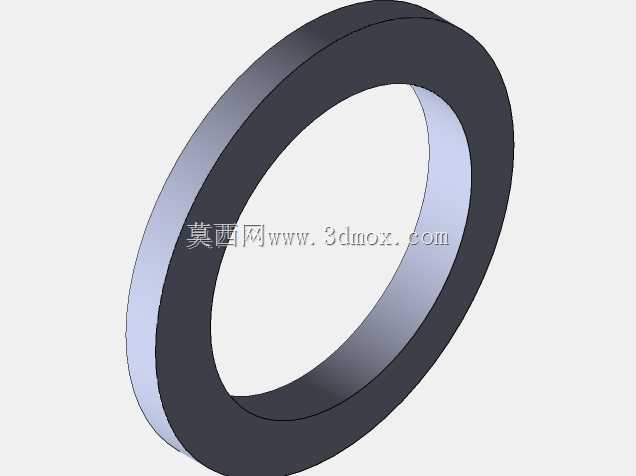

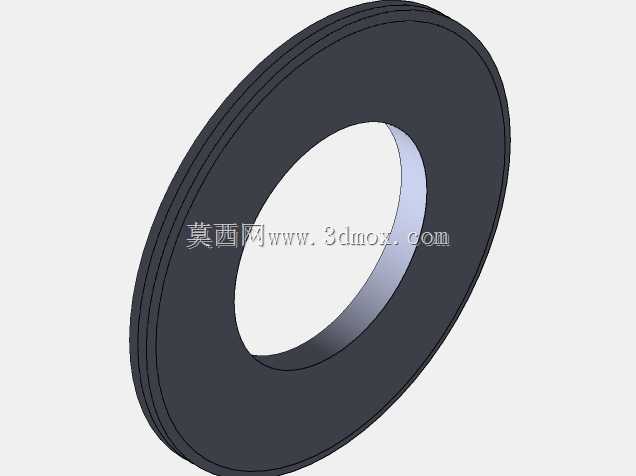

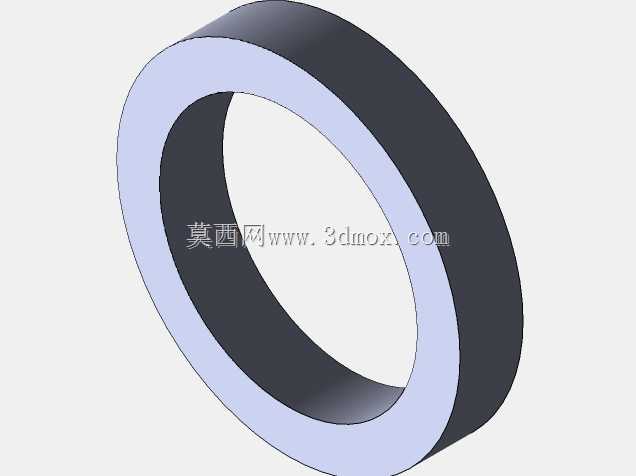

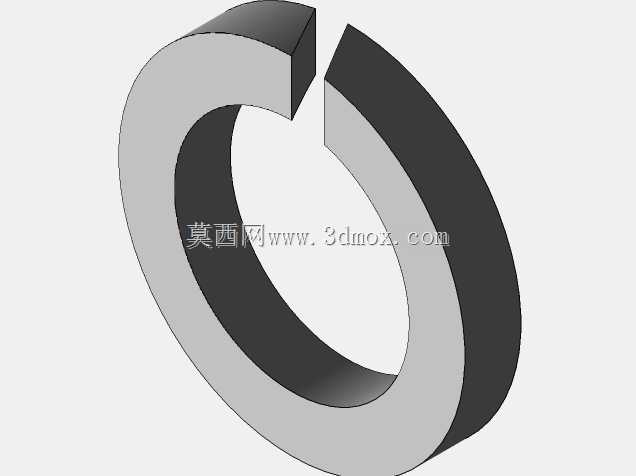

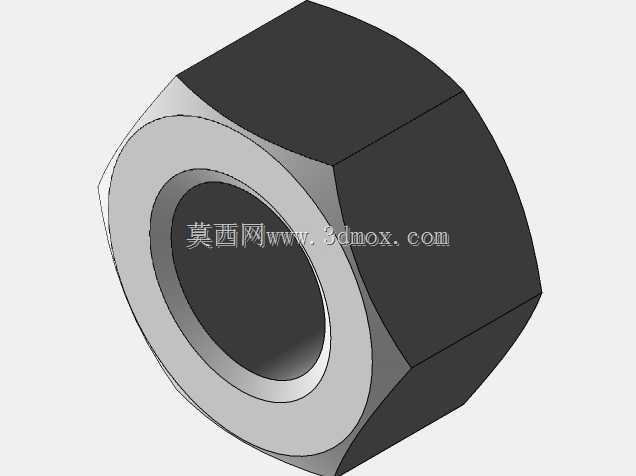

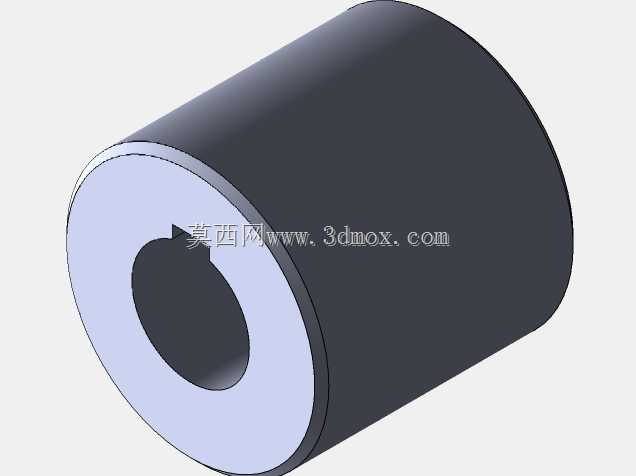

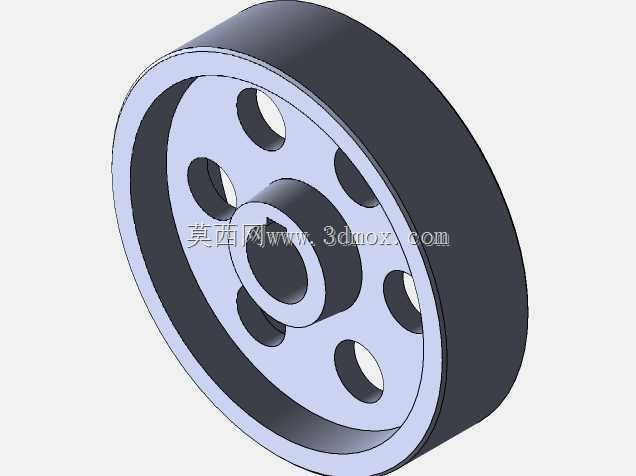

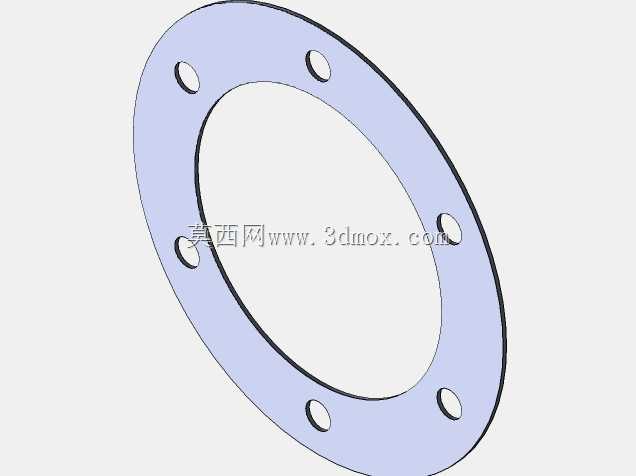

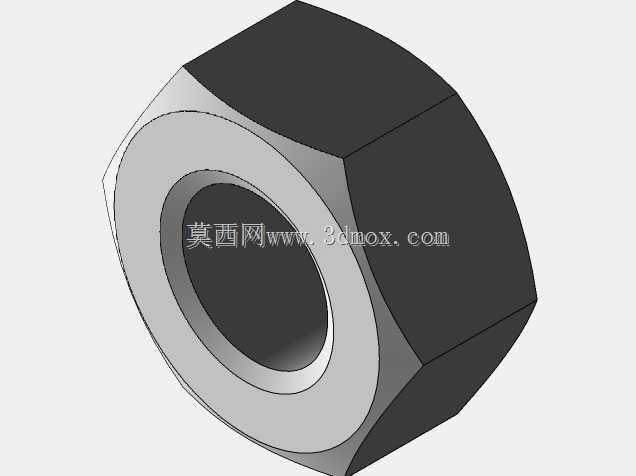

  从结构设计逻辑来看,采用三级展开式的齿轮排布,是为了在有限的箱体空间内实现更大的传动比覆盖,相比单级、两级减速结构,同传动比下三级展开式的箱体轴向尺寸更紧凑,各级齿轮的载荷分配也更均匀,不会出现单级齿轮负载过大导致的齿面过早磨损问题。箱体采用剖分式设计,上下箱沿通过定位销定位、螺栓紧固,既保证了装配时齿轮、轴系组件的安装便利性,后期维护更换轴承、齿轮的时候也不需要完全拆解整个设备的传动链路,只要拆开上箱盖就能完成内部件的检修。输入轴、中间轴、输出轴的支撑位都配置了适配的滚动轴承,轴承端盖通过螺栓固定在箱体侧壁,端盖处设置了密封结构,避免箱体内的润滑油泄漏,同时阻挡外部的粉尘、水汽进入箱体内部破坏润滑环境。箱体顶部设置了检查盖板,不用拆解箱盖就能观察内部齿轮的啮合情况,也可以通过这个位置加注润滑油,箱体下部设置了油位观察与放油结构,方便日常运维时掌握润滑油余量、更换老化的润滑油。箱体底部的安装底座做了加强筋结构,安装脚位置预留了通孔,用来通过螺栓把整个减速装置固定在设备机架上,底座的加工面做了平面度处理,保证安装后箱体不会出现倾斜,避免轴系因为安装偏差产生附加载荷。输入轴与输出轴都伸出箱体外部,轴端做了键槽结构,用来和原动机、作业端的联轴器或者带轮做周向固定,传递转矩。

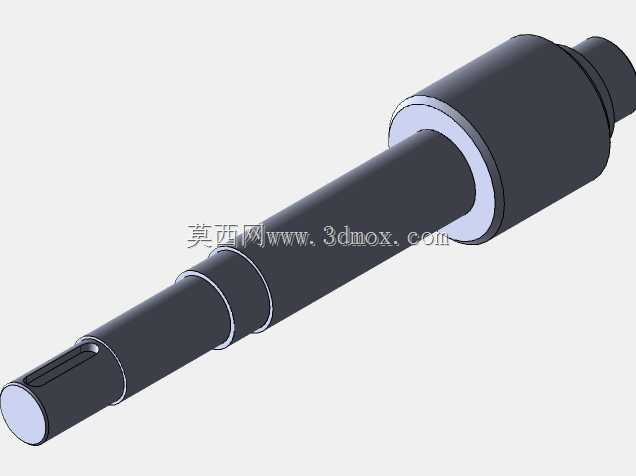

  从安装边界来看,这款减速装置的输入轴与输出轴采用平行轴排布,输入轴位于箱体上部侧方,输出轴位于箱体另一侧的下部位置,安装时需要保证原动机输出轴与减速装置输入轴的同轴度误差控制在允许范围内,输出轴与作业端负载轴的同轴度也要符合安装规范,避免强行对接导致轴承受力异常、轴件弯曲变形。箱体的整体外形做了圆弧过渡处理,既减少了铸造时的应力集中问题,也能避免棱角位置的磕碰损伤,箱体侧壁对应轴承位置做了局部加厚,提升支撑位置的结构刚性,抵消齿轮啮合时产生的支反力。齿轮副采用渐开线圆柱直齿设计,加工装配难度低,传动过程中没有轴向分力,对轴承的轴向承载要求更低,适合中等载荷、恒定转速的传动场景,各级齿轮的齿数经过匹配计算,保证总传动比覆盖常规工业场景的需求,齿面经过相应的热处理工艺,保证足够的接触强度与弯曲强度,能承受长期运行下的交变载荷,减少齿面点蚀、断齿的失效概率。日常使用中,箱体内的润滑油会通过齿轮转动的飞溅作用,到达各个齿轮啮合面与轴承位置,实现自动润滑,不需要额外配置复杂的强制润滑系统,降低了设备的运维成本与结构复杂度。整个装置的结构设计充分考虑了工业场景下的易用性与可靠性,没有冗余的复杂结构,所有部件的设计都围绕传动稳定性、装配便利性、运维简易性三个核心方向展开,能适配多数常规工业传动场景的减速增扭需求,不管是新设备的传动选型,还是旧设备的传动部件替换,这类结构的减速装置都能提供稳定的传动表现。
