ABURobocon赛事MR1竞技机器人结构设计

　　从结构落地的角度拆解这套竞技机器人的设计逻辑，首先要锚定Robocon赛事的核心场景——这类赛事场地边界固定，单局对抗时长通常在数分钟内，所有动作都围绕预设的赛事任务展开，没有通用工业机器人的多场景适配需求，所有结构设计的优先级都围绕动作响应速度、任务执行稳定性、对抗抗冲击性三个核心维度排布。

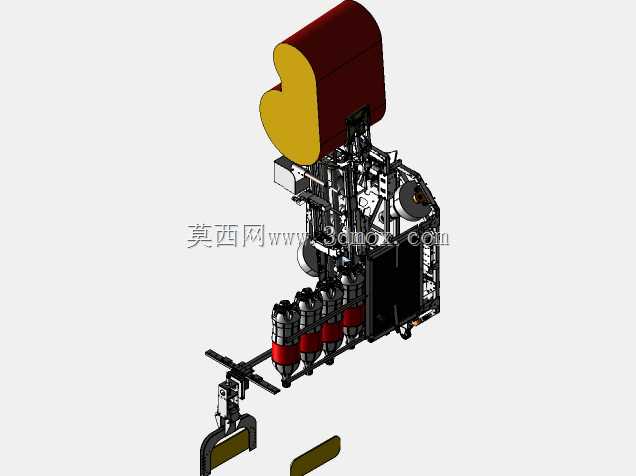

　　先看整机的安装边界与尺寸控制，赛事规则对参赛设备的入场尺寸有明确的长宽高限制，初始状态下整机的外轮廓完全卡入规则允许的矩形边界内，上部的异形执行构件采用可翻转的铰接设计，初始状态下翻转收拢贴合机身主框架，完全不会超出尺寸阈值，待机器人行驶到指定任务点位后，上部构件可通过驱动结构翻转展开，拓展作业范围，这种收拢-展开的结构设计，既满足了入场尺寸的硬性要求，又能在任务执行阶段获得更大的作业覆盖半径，解决了尺寸限制与作业范围的核心矛盾。机身主框架采用工业铝型材搭配定制钣金件的拼接结构，铝型材的槽道结构方便各功能模块的快速安装与位置调整，钣金件则用于封闭气路、电路的走线空间，避免对抗过程中线缆被剐蹭脱落，框架的受力节点位置都加装了角码加强，在机器人发生侧向碰撞或者急停启停时，不会出现框架变形导致的运动卡滞。

　　从功能模块的排布来看，机身中下部集中布置了动力与执行组件，多组立式储气罐沿机身纵向排布，直接给前端的拾取执行机构提供气动动力，气路管线沿型材内侧排布，尽可能缩短气路长度，减少气压损耗，保证拾取动作的响应速度；储气罐下方的行走模块采用麦克纳姆轮布局，可实现全向移动，每个行走轮都搭配独立的驱动电机，电机通过同步带轮将动力传递至轮轴，传动结构紧凑，传动效率高，能满足赛事中快速启停、小范围转向调整位置的需求。前端的拾取执行机构采用多连杆铰接结构，末端的拾取构件可根据任务对象的外形调整开合角度，机构的俯仰动作通过舵机驱动，可在一定高度范围内调整拾取位置，适配不同高度的任务点位拾取需求。

　　上部的异形执行构件是这套机器人的核心任务组件，外形贴合赛事任务中需要对接的目标构件轮廓，构件内部做了镂空减重设计，在保证结构刚度的前提下尽可能降低自重，减少翻转驱动的负载，构件与机身的铰接位置做了限位设计，翻转到指定工作角度后会被机械结构锁止，不会因为对抗中的碰撞出现角度偏移，保证任务对接的精度。机身侧部的黑色箱体为电控组件安装仓，所有控制板、驱动模块都集中安装在这个封闭仓体内，仓体与框架之间加装了减震垫，能过滤掉机器人行驶过程中产生的振动，避免电控元件因为振动出现接触不良的问题。

　　从设计思路的取舍来看，这套结构完全没有冗余的功能设计，每一个组件的位置、尺寸都服务于赛事任务的需求：比如整机的重心被刻意压低，储气罐、电池这类大重量组件都布置在机身下部，降低整机的重心高度，在快速转向或者发生碰撞时不容易出现侧翻；所有外露的运动构件都做了圆角处理，避免对抗过程中剐蹭对方机器人或者场地设施，同时也符合赛事的安全规则要求；易损耗的执行端构件都采用快拆结构设计，在赛前调试或者赛事间隙出现构件损坏时，不需要拆解整个机身框架就能快速更换备件，减少维护的时间成本。

　　实际赛事场景中，这类机器人需要在不平整的场地垫上快速移动，还要完成拾取、投放、对接等一系列精准动作，所以行走轮的悬挂结构做了小行程的浮动设计，能在场地有微小起伏时保证所有轮子都能接触地面，不会出现轮组悬空导致的动力流失；气动系统的压力调节阀布置在机身侧部方便操作的位置，赛前调试时可以快速调整气压大小，匹配不同执行动作需要的输出力，避免气压过大导致构件损坏，或者气压过小导致动作不到位的问题。整机的线缆走线都采用理线夹固定在框架内侧，所有线缆接头都做了防脱处理，在机器人频繁加减速、振动的工况下，不会出现接头松脱导致的功能失效。
