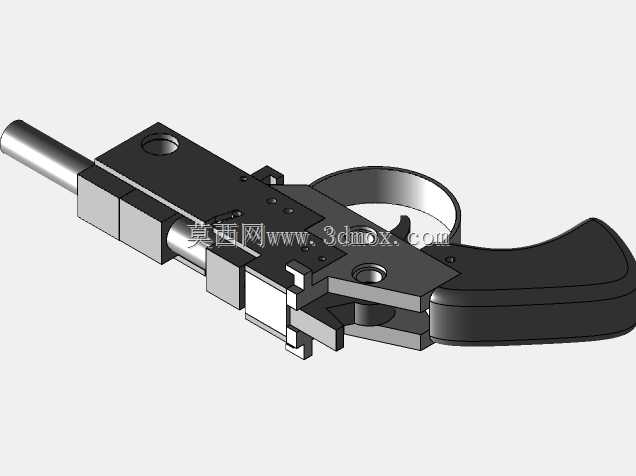

点发式击发机构结构三维设计

　　这套单发击发结构的设计，核心围绕小口径弹药的单次可靠击发需求展开，在结构布局上充分考虑了手动操作的人机功效与动作可靠性，整体采用模块化拼接思路，将枪管定位、击锤储能、扳机解锁、保险限位几个核心功能模块整合在紧凑的框架内，没有冗余的结构设计。从实际应用场景来看，这类结构多用于民用射击运动的单发训练器械、特种作业的信号发射装置，也可作为小型弹射机构的核心触发单元，在需要单次精准击发、避免连射风险的场景下适配性极强。

　　设计过程中首先敲定的是扳机的操作行程与力值反馈，扳机护圈的弧度完全贴合成年人手指自然弯曲的形态，扣动行程控制在3-5mm区间，既避免行程过长导致的击发滞后，也防止行程过短引发的误触风险。击发阻铁的咬合面做了1.5度的倾角处理，这个角度是经过多次受力校核得出的，既可以保证待击状态下的咬合可靠性，不会因为轻微震动出现滑脱走火，又能在扳机扣动到指定位置时顺畅滑脱，释放击锤完成击发动作，不会出现卡滞或者扳机力陡增的情况。

　　枪管的定位结构采用方形卡槽配合圆柱销固定的方式，枪管尾部与机匣的贴合面做了0.02mm的公差配合，保证弹药击发时的同轴度，避免因为枪管偏移影响击发精度，同时这种快拆式的定位结构，不需要额外的专用工具就可以完成枪管的拆卸维护，清理残留的药渣或者更换不同规格的适配枪管。击锤部分采用偏心轮式的储能结构，通过扳动击锤向后旋转压缩储能弹簧，旋转到待击位置时阻铁自动卡入定位槽，此时可以清晰听到卡位的清脆声响，给操作者明确的待击状态反馈。

　　考虑到部分零件需要承受击发时的瞬时冲击力，比如击针、阻铁、击锤咬合面这些受力集中的部件，设计时明确标注了需要采用金属加工工艺制作，选用中碳钢材质经过淬火处理提升表面硬度，保证长期使用下不会出现咬合面磨损变形、击针断裂的问题，而握把、护圈这些不承受核心冲击力的结构件，可以采用轻质工程材料制作，降低整体重量的同时也能优化握持的触感。

　　整体结构的安装边界控制得非常紧凑，整体长度不超过180mm，宽度控制在35mm以内，高度不含握把部分为40mm，握把的倾斜角度为112度，这个角度是参考人体工程学握持姿态确定的，手腕自然伸展状态下就可以稳定持握，不需要刻意调整手腕角度。各个活动部件之间都预留了0.1mm的活动间隙，避免因为温度变化导致的零件热胀冷缩出现动作卡滞，同时所有的棱边都做了R0.5的圆角处理，既避免操作时划伤手部，也能减少零件应力集中的问题，提升整体结构的疲劳寿命。

　　在动作逻辑设计上，整套结构只有待击、击发、复位三个状态，没有多余的联动结构，击发完成后只需要手动向后扳动击锤就可以重新进入待击状态，操作逻辑简单直观，不需要复杂的操作培训就可以快速上手。击针的突出量控制在1.2mm，既可以保证可靠撞击弹药底火，又不会因为突出量过大击穿底火造成燃气泄漏，这个尺寸是经过多轮试装验证确定的，兼顾了击发可靠性与使用安全性。各个弹簧的参数也做了匹配设计，击锤簧的弹力保证击针有足够的撞击能量触发底火，扳机簧的弹力则控制在合适的区间，保证扣动扳机时的力值反馈均匀，不会出现过硬或者过软的问题。
