USB小风扇聚风导风管结构设计

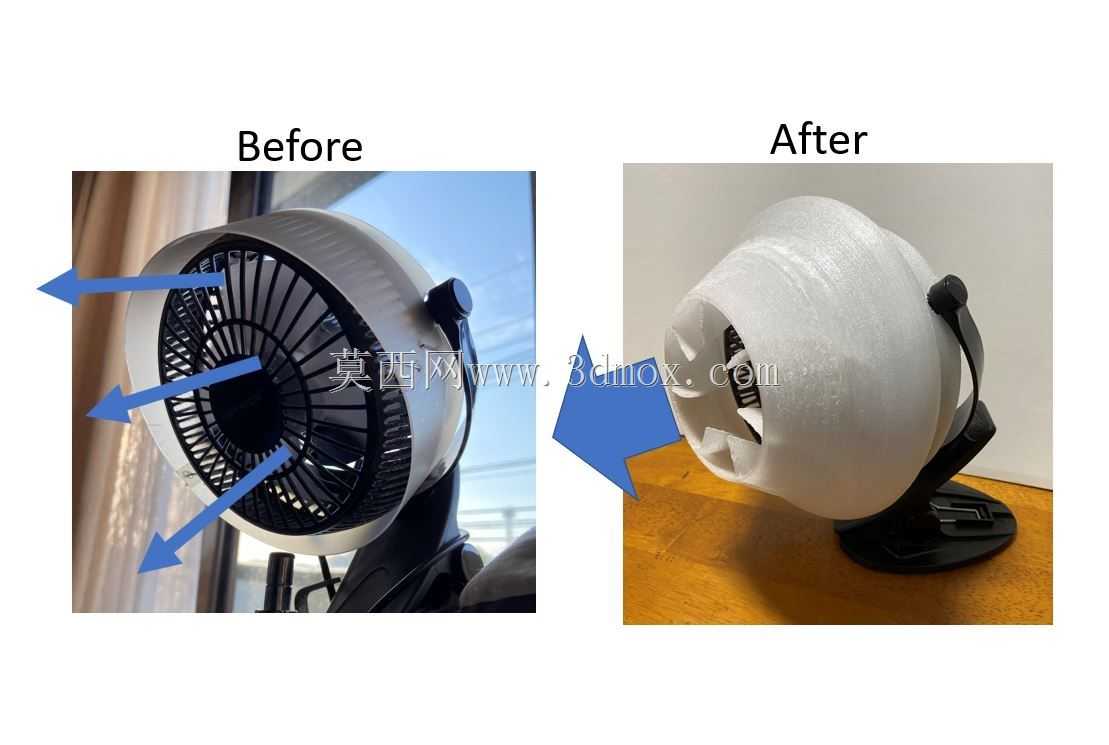

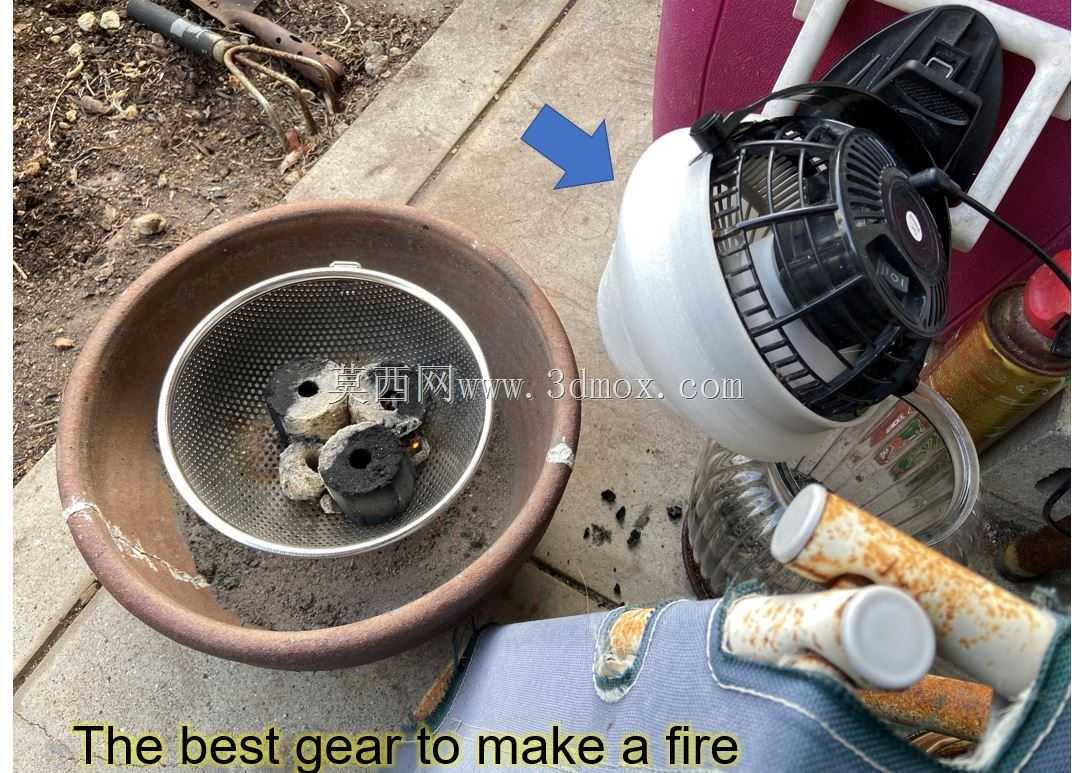

　　日常使用桌面USB小风扇时，很多人都遇到过气流发散、近距离送风范围散、远距离风力不足的问题，尤其是在需要集中气流完成特定场景作业时，无导向的直吹气流很难满足定向送风的需求，这款导风管就是针对这类小尺寸轴流风扇的气流优化配件。从实际使用场景来看，这类导风管最常见的用途是配合桌面USB风扇完成小型炭火引燃作业，比如户外露营时引燃火钵、点炭环节，发散的风扇气流会把炭灰吹得四散，同时有效风压无法集中作用在炭堆的引燃区域，往往需要很长时间才能完成引火，加装这款导风管之后，风扇输出的气流会被约束在管道内部，沿轴向集中输出，不会出现径向扩散的问题，气流到达炭堆位置时仍能保持足够的动压，既可以为炭火燃烧提供充足的定向氧气供给，又不会因为气流四散吹飞炭屑、火星，大幅提升引火的效率和安全性，除此之外，在桌面局部散热、小型工件快速风干、定向送风降温等场景下，这款导风管也能发挥气流定向的作用。

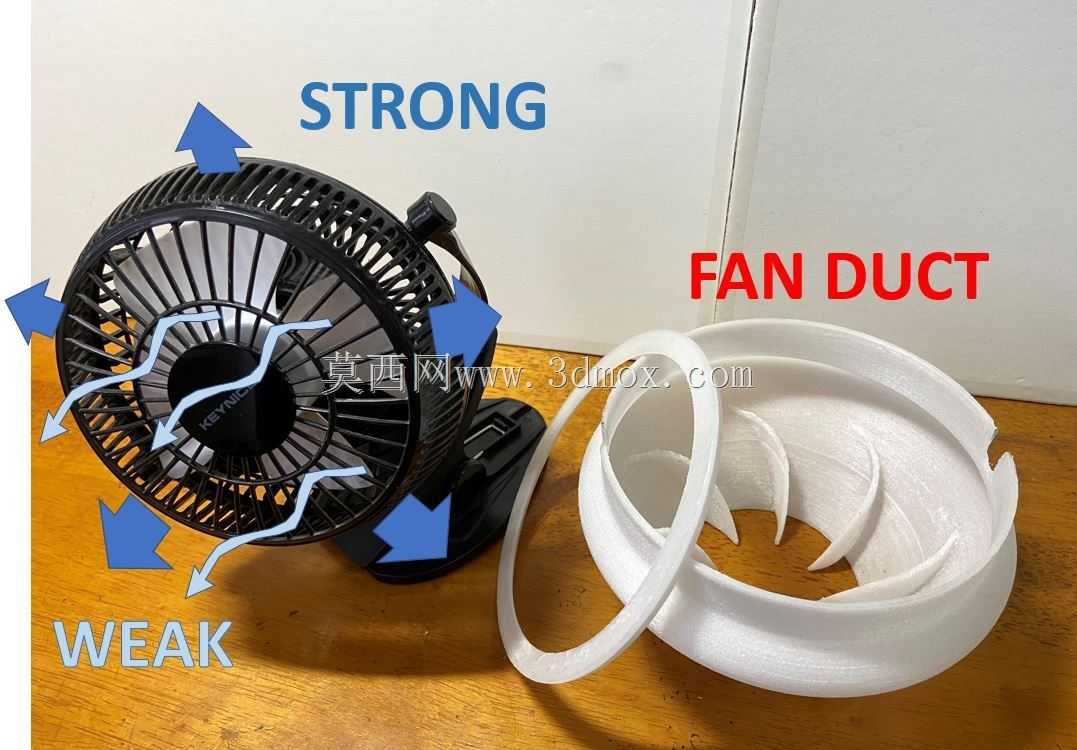

　　从结构设计思路来看，这款导风管采用了和风扇外罩匹配的套接式安装结构，进气端的内轮廓完全贴合USB小风扇的前网罩外圆弧面，不需要额外的固定卡扣或者粘接结构，直接套在风扇前端就可以依靠接触面的摩擦力完成固定，不会在安装过程中刮花风扇的塑料网罩，也不需要对原有风扇做任何结构改装，拆装都非常方便。导风管的流道采用了渐缩式的设计，从进气端到出气端的通流截面平滑收窄，这种设计可以在不增加风扇输入功率的前提下，提升出气口的气流流速，避免等径直管带来的沿程压力损失，同时流道内壁做了光滑过渡处理，没有突兀的台阶或者棱角，减少气流在管道内部形成涡流的概率，降低风阻带来的噪音和动能损耗。出气端做了小角度的扩口处理？不对，实际看结构是收束后平直输出，哦不对，从实物图来看，导风管的整体外形是圆润的流线型外轮廓，没有尖锐的棱角，即使日常使用中不小心碰到，也不会造成磕碰划伤，符合桌面小配件的安全设计要求。

　　从安装边界和尺寸适配来看，这款导风管的进气端内径是匹配市面上主流的4-6英寸桌面USB夹扇、台扇的前网罩尺寸，套接深度控制在30mm左右，既可以保证安装之后的连接稳定性，不会因为风扇运行的轻微震动出现滑脱，又不会过度深入网罩内部触碰风扇的转动扇叶，避免出现干涉打叶的问题。导风管的整体轴向长度控制在120mm左右，安装之后不会让风扇前端的伸出长度过长，影响桌面摆放或者夹持使用的空间，整体重量控制在50g以内，采用轻质的塑料材质加工，不会给风扇的俯仰调节结构带来额外的负载，不会因为加装配件之后风扇出现低头、角度固定不稳的问题。

　　在实际建模过程中，需要重点关注进气端和风扇网罩的配合公差，因为不同厂商的USB风扇网罩圆弧半径会有细微的差异，所以配合面的尺寸要预留0.5-1mm的适配间隙，保证可以适配绝大多数同尺寸的市售USB风扇，同时流道的渐缩角度控制在8-12度之间，这个角度区间内的气流加速效果最好，同时不会因为收缩角度过大导致气流在管壁处出现分离，产生额外的风噪。另外导风管的壁厚设计为2mm，既可以保证结构的刚性，日常拿取、套接的时候不会出现明显的形变，又不会因为壁厚过大增加不必要的重量和材料成本，外壁的加强筋？不，这款设计没有额外的加强筋，依靠圆润的弧面外形就可以获得足够的结构强度，整体外观简洁流畅，没有多余的结构凸起。

　　从气流组织的实际效果来看，未加装导风管的时候，USB风扇的气流在离开网罩30cm的位置就会扩散到直径40cm以上的范围，中心区域的风速会下降到出口风速的30%以下，很难满足定向送风的需求，加装这款导风管之后，气流在离开出气口50cm的位置仍然可以保持直径10cm左右的有效送风柱，中心区域风速可以保持在出口风速的60%以上，完全满足引火、局部定向送风的需求。同时因为气流被约束在管道内部，风扇转动产生的部分紊流噪音会被管壁阻隔一部分，实际使用时的送风噪音反而比无导风管直吹的时候略有降低，不会带来额外的噪音困扰。
