AzureKinect深度摄像头配套电缆固定支架

　　在机器视觉三维感知项目落地过程中，Azure Kinect深度摄像头作为空间采集、动作捕捉、三维重建场景的核心传感设备，其配套线缆的走线固定一直是现场部署容易被忽略但直接影响设备运行稳定性的细节。不少现场调试案例中，摄像头端的连接电缆如果没有可靠的固定承托，长期随设备云台转动、工位调整产生反复弯折，很容易出现接口处线芯断裂、信号传输中断的问题，甚至在人员走动频繁的作业区域，垂落的线缆还可能被剐蹭带动摄像头移位，直接导致深度标定数据失效，需要重新完成外参校准，拖慢项目调试进度。这款电缆支架正是针对这类实际部署痛点设计的专用配套结构件，从结构适配到安装逻辑都完全匹配Azure Kinect设备的实际使用需求。

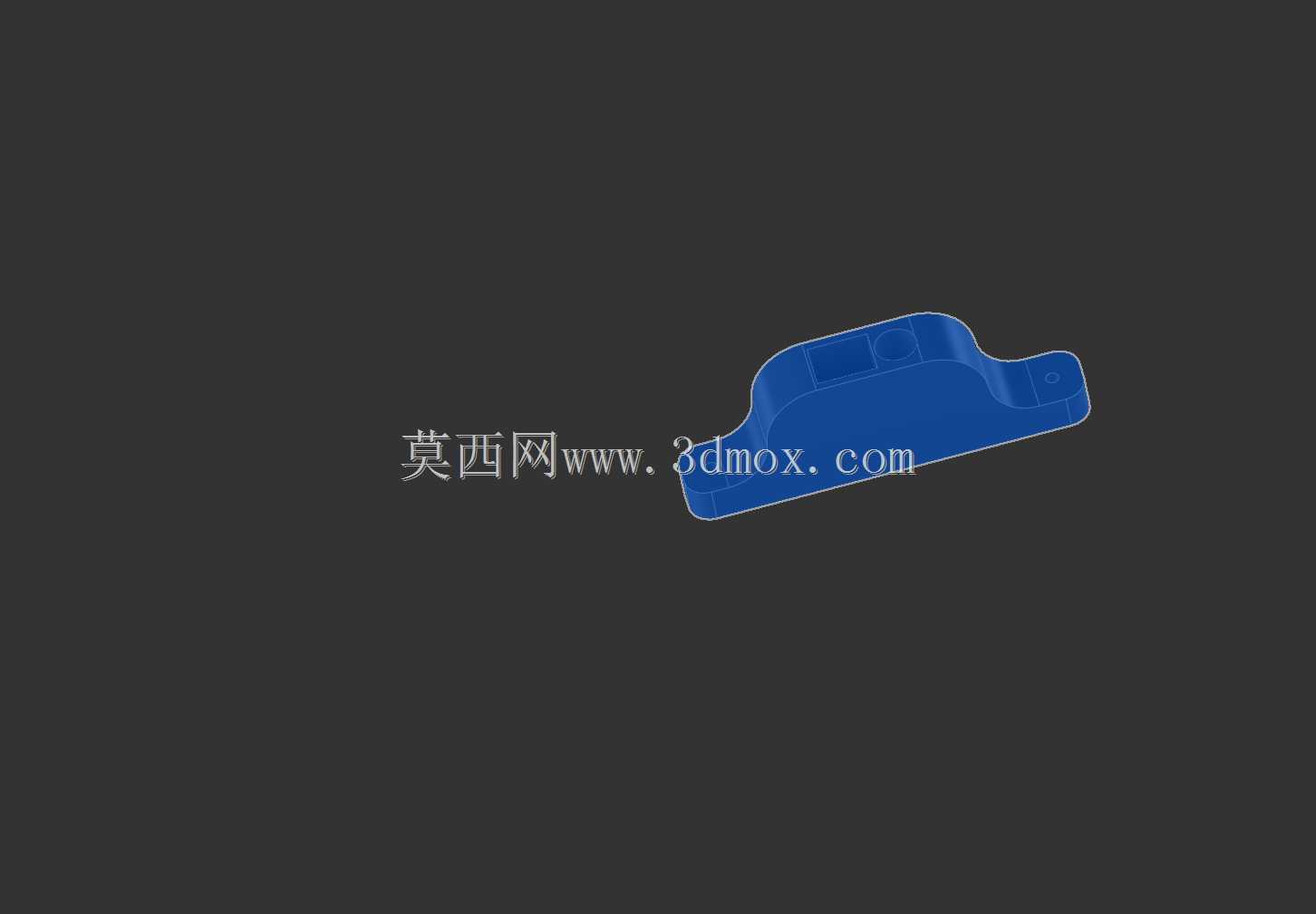

　　从结构设计逻辑来看，支架主体采用贴合摄像头壳体侧边轮廓的弧形贴合面，安装时可以完全贴附在设备壳体的对应安装位，不会突出设备外轮廓形成额外的磕碰风险，也不会遮挡深度摄像头、RGB镜头、红外发射模块的任何视场角，避免对采集数据造成干扰。支架上设置的线缆卡槽采用半包围式结构，卡槽内径匹配设备配套连接电缆的线径，卡入后可以通过过盈配合实现线缆的初步固定，不需要额外的扎带捆绑就能限制线缆的径向窜动，同时卡槽边缘做了R1.2的圆角过渡，不会割伤线缆外被，长期使用也不会出现线缆绝缘层磨损的问题。支架两端的安装凸台各设置了一处沉头安装孔，孔位完全对正设备壳体上预设的安装螺孔位置，安装时只需要使用对应规格的沉头螺钉就能完成固定，不需要对原有设备做任何打孔、粘接改造，不会破坏设备的原有结构完整性，拆卸后也不会在设备表面留下残留痕迹。

　　从安装边界与尺寸适配来看，支架整体厚度控制在4mm，安装后突出设备壳体表面的高度不超过8mm，即使是在多摄像头阵列排布的密集安装场景中，相邻摄像头之间的安装间隙只要控制在10mm以上就不会出现结构干涉，适配大部分多视角三维重建、动作捕捉场地的阵列安装要求。支架的线缆引出方向顺着设备侧方的走线角度设计，线缆从卡槽引出后可以自然顺着安装支架的方向延伸，不会出现线缆急弯弯折的情况，线缆的最小弯曲半径满足线材本身的弯折寿命要求，长期随设备做俯仰、转动调整时，弯折应力会被支架完全承担，不会传递到线缆与设备的接口位置，从根源上减少接口处线缆疲劳断裂的风险。

　　在实际应用场景中，这款支架可以适配多种Azure Kinect的部署工况：在固定工位的三维尺寸检测工位上，支架可以将线缆固定后顺着设备安装支架走线到线槽内，避免工位上的操作人员、传送工件剐蹭到垂落的线缆；在移动机器人搭载的视觉导航模块上，支架可以避免机器人行进过程中的振动导致线缆接口松脱，保证深度数据传输的稳定性；在动作捕捉工作室的多摄像头阵列中，统一使用这款支架固定线缆后，所有摄像头的走线都能保持规整，不会出现线缆杂乱垂落遮挡镜头的问题，也方便后期的设备维护与线缆更换。设计过程中也充分考虑了不同使用环境的适配性，支架的结构强度可以满足-10℃到50℃的工作环境温度要求，不会因为低温出现结构脆断，也不会因为高温出现形变松脱，不管是工业车间的常规作业环境，还是室内工作室的恒温环境都能稳定使用。

　　不少结构工程师在做视觉项目配套结构设计时，往往会把注意力集中在摄像头的主安装支架、调节机构上，忽略了线缆固定这类细节结构，而实际项目中很多设备故障恰恰出在这些被忽略的细节上。这款电缆支架虽然结构简单，但每一处尺寸、轮廓、固定方式都经过实际部署场景的验证，没有多余的结构设计，完全围绕线缆固定、接口保护的核心功能展开，既不会增加过多的额外重量，也不会给设备安装带来多余的步骤，能够以极低的改造成本提升整套视觉采集系统的运行可靠性，减少后期现场维护的工作量。
