0.1英寸螺距PCB安装单刀双掷拨动开关

　　做小型测控板卡、手持检测设备的结构设计时，板载操控元件的选型和建模精度，直接决定了整板装配的良率，这款0.1英寸间距的单刀双掷拨动开关，是我做便携检测仪器板卡设计时常用的元件，之前踩过不少第三方模型引脚位置偏移、安装高度不准导致外壳干涉的坑，这次建模时特意对照实物和厂商规格书把所有安装边界、外形尺寸做了精准还原。

　　先从实际应用场景说，这类开关常用在小型工业传感器信号通路切换、手持测试设备的量程切换、小型工控板的功能模式选择上，比如我之前做的便携温度校准仪，就用了两颗同规格开关做热电偶类型切换和量程档位切换，因为是直插PCB安装，不需要额外的固定结构，焊接后直接卡在PCB对应开孔位置，拨杆伸出设备外壳的操作孔，用户拨动时就能完成电路通路的切换，相比贴片轻触开关，它的档位手感清晰，有明确的到位反馈，不会出现误触的情况，适合需要明确档位状态的操作场景。

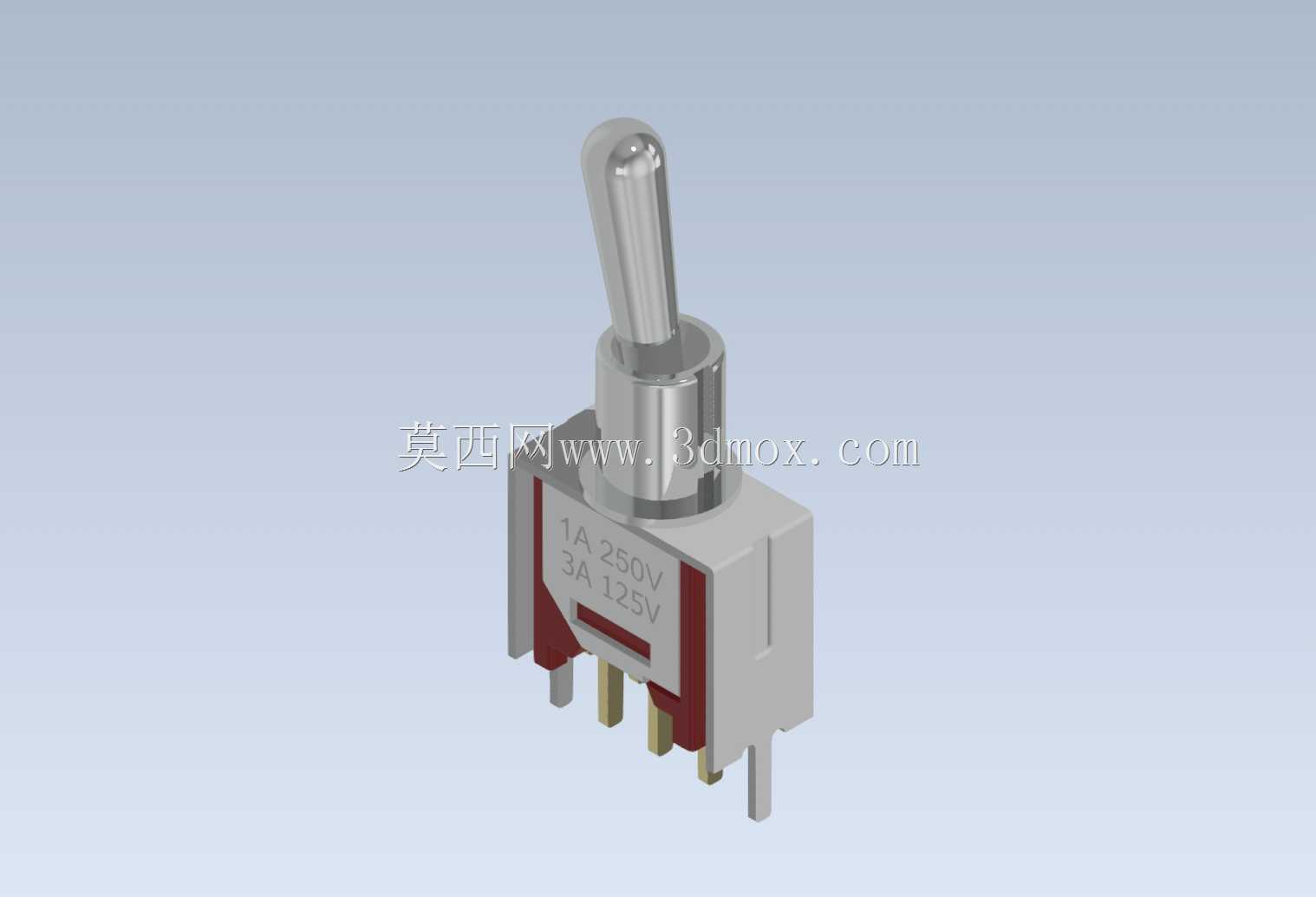

　　从功能特性来看，这款是SPDT单刀双掷结构，也就是一个公共端，两个可选输出端，拨杆扳到一侧时公共端和其中一个常开端接通，扳到另一侧时切换到另一个通路，额定负载参数印在开关本体上，1A 280V、3A 125V的载流能力，足够覆盖绝大多数低压信号切换、小功率供电切换的需求，日常做小功率设备的电源通断、信号通路选择完全够用。开关本体的基座是耐高温工程塑料材质，引脚是镀锡铜材质，过波峰焊时不会出现基座融化、引脚氧化的问题，适配常规PCB焊接工艺。

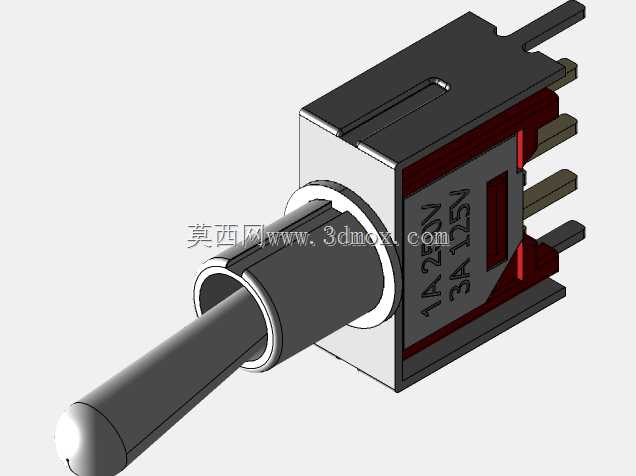

　　建模时的设计思路完全围绕装配需求展开，首先是安装边界的还原：引脚间距严格按照0.1英寸也就是2.54mm的标准间距制作，三个直插引脚的直径、伸出本体的长度都和实物一致，PCB Layout时只需要按照引脚位置放置对应孔径的焊盘，就能保证插件时引脚顺利插入，不会出现歪脚、插不进去的问题。然后是开关本体的外形尺寸，基座的长宽高、金属拨杆的长度、直径，还有拨杆的摆动角度范围都做了精准还原，做设备外壳设计时，只需要在外壳对应位置开出合适尺寸的操作孔，预留出拨杆摆动的空间，就能避免拨杆和外壳干涉，保证拨动操作顺畅。另外开关本体上的定位柱也做了还原，这个定位柱是插在PCB对应的定位孔里的，焊接时可以固定开关位置，不会出现焊接时开关偏移、拨杆对位不准的问题，很多粗糙的模型都会漏掉这个细节，实际装配时就容易出现定位偏差。

　　再说说外形尺寸和安装的细节，这款开关属于超小型板载元件，本体基座的长宽尺寸不到10mm，安装后从PCB表面到拨杆顶端的总高度不到15mm，非常适合用在空间紧凑的便携设备、小型板卡上，不会占用过多的板上空间。拨杆是金属圆柱结构，表面做了光滑处理，拨动时的阻尼感适中，不会太松导致档位晃动，也不会太紧导致操作费力。引脚的长度刚好够穿过常规1.6mm厚度的PCB，过波峰焊后焊锡在焊盘上形成饱满的焊点，不会出现引脚过长顶到外壳、或者过短焊接不牢的问题。

　　实际做结构设计时，这类小元件的模型精度很容易被忽略，很多人随便找个尺寸差不多的模型凑数，结果打样回来才发现开关高度不对，外壳盖不上，或者引脚位置偏了插不进去，要么就是拨杆的位置和外壳操作孔对不齐，操作时拨杆卡在外边扳不动。这个模型把所有和装配相关的特征都做了精准还原，包括基座侧面的脱模斜度、金属外壳的包边结构、引脚的倒角，甚至本体上的参数标识都做了还原，不管是用来做整机装配干涉检查，还是做产品渲染展示，都能直接使用，不需要再额外调整尺寸。另外在做板卡布局时，还要注意开关周围的元件避让，开关本体周围要留出至少2mm的空间，方便焊接时操作，也避免拨杆摆动时碰到周围的电容、电阻等元件，拨杆伸出外壳的长度要控制在3-5mm，既方便用户手指拨动操作，也不会因为伸出过长容易被碰断。
