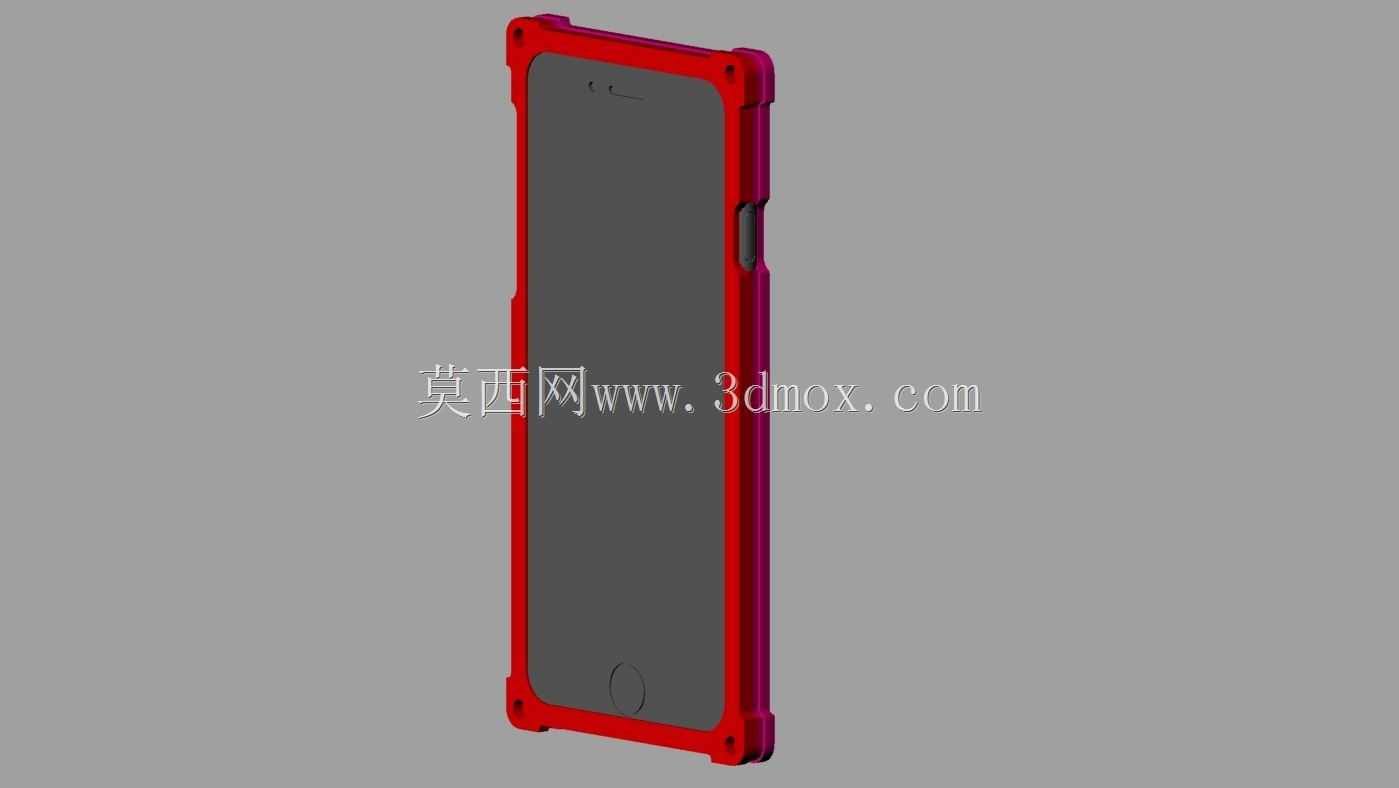

适配iPhone6的2.5D切割手机保护外壳

　　日常做结构件加工的过程中，经常会遇到小尺寸精密配件的加工验证需求，这次做的这款适配iPhone6的手机壳，就是用车间自制的CNC路由器完成加工的2.5D切割结构件，整个设计和加工过程完全围绕消费电子配件的实际使用场景展开，没有做多余的装饰性结构，所有结构特征都服务于实际防护与安装需求。

　　从实际应用场景来看，这款手机壳主要面向日常手持使用的防护需求，需要覆盖手机侧边易磕碰的边角位置，同时预留所有按键、接口、摄像头的对位空间，不能影响手机本身的功能使用。设计初期首先要确认安装边界，也就是iPhone6本身的外形尺寸公差，手机本身的弧面侧边过渡是设计的核心难点，2.5D切割的加工方式刚好可以匹配手机侧边的弧面过渡，不会出现壳身与手机侧边贴合不严、翘边的问题。不同于市面上常见的注塑成型手机壳，这款采用板材切割加工的壳体，在材料选择上可以适配亚克力、铝合金、复合板材等多种硬质材料，加工过程不需要开模，适合小批量定制或者个人DIY加工，对于工作室或者个人爱好者来说，不需要投入模具成本，只要有对应的三轴CNC加工设备就可以完成制作。

　　设计思路上，首先做的是壳体与手机的配合公差预留，因为是硬质材料切割，不能像软胶壳那样靠材料形变实现紧配，所以在壳体内侧与手机接触的位置，单边预留0.15mm的装配间隙，既可以保证手机可以顺利装入壳内，又不会出现晃动松脱的问题。壳体的厚度控制在1.2mm，这个厚度是兼顾防护性能与手持手感的平衡值，太厚会增加整机重量，握持的时候会有明显的厚重感，太薄的话边角位置的抗冲击性能不足，跌落的时候无法有效吸收磕碰的冲击力。边角位置做了R3的圆角过渡，和手机本身的边角弧度保持一致，同时在边角内侧做了0.2mm的内凹缓冲槽，即使跌落时边角先接触地面，冲击力也会通过槽位的微小形变分散，不会直接传递到手机机身上。

　　结构细节上，所有开孔位置都做了对位校验，侧边的音量键、电源键位置没有做全包覆盖，而是预留了精准的按键操作缺口，缺口边缘做了0.3mm的倒角处理，避免切割后的锐边划手，也不会在按键按压的时候卡到按键边缘。底部的耳机孔、充电孔、扬声器开孔位置，按照手机本身的孔位布局做了对应通槽，通槽的边缘同样做了去毛刺处理，不会因为加工残留的毛边刮伤充电线或者耳机插头。背面的摄像头位置，预留了比摄像头镜片直径大2mm的圆形开孔，开孔边缘做了0.5mm的凸台，凸台高度比摄像头镜片高出0.3mm，这样手机背面朝下放置的时候，镜片不会直接接触桌面，避免镜片被刮花。

　　2.5D切割的工艺特性在这款壳体上主要体现在侧边的斜面过渡，不同于普通垂直切割的直边壳，侧边从壳体背面到贴合手机的内侧，做了15度的斜角过渡，这个角度刚好贴合手掌握持时的手指接触角度，长时间握持不会有直边硌手的问题，同时斜角切割也让壳体的边缘看起来更薄，视觉上不会有笨重的感觉。加工过程中，因为是用自制的CNC路由器加工，所以在刀路设计上特意做了优化，外轮廓切割采用顺铣走刀，减少切割面的毛刺，侧边斜面用60度的V型刀一次走刀成型，不需要二次打磨，加工效率比普通的多工序加工提升近40%，而且成型后的斜面一致性更好，不会出现手工打磨的角度偏差。

　　从安装适配的角度来说，这款壳体属于卡扣式装配，没有额外的卡扣零件，完全靠壳体本身的结构包裹手机侧边实现固定，因为配合间隙预留合理，安装的时候只需要将手机从壳体上方对准放入，轻轻按压就可以到位，拆卸的时候从边角位置轻轻掰开就可以取出手机，不会刮伤手机的金属边框。整个壳体没有设计多余的挂绳孔、装饰纹等附加结构，完全以实用防护为核心，适合追求简约手感、需要定制化壳体的用户，同时这种2.5D切割的壳体设计思路，也可以快速复制到其他型号的手机保护壳加工中，只要调整对应的外形尺寸和孔位坐标，就可以快速生成对应型号的加工刀路，对于小批量定制加工的场景来说，适配成本非常低。

　　实际测试过程中，这款壳体装配到手机上之后，所有按键操作都没有卡顿，充电、耳机插拔都不受影响，1.2米高度的边角跌落测试中，壳体边角没有出现开裂，手机本身的边框和屏幕也没有出现磕碰损伤，完全满足日常使用的防护需求。手持的时候，侧边的斜角过渡和手掌贴合度很好，即使长时间握持操作手机，也不会有硌手的不适感，硬质材料的壳体相比软胶壳，不容易沾附指纹和灰尘，日常清洁也更方便，只需要用软布擦拭就可以去除表面的污渍。
