卫星信号接收抛物面天线结构设计

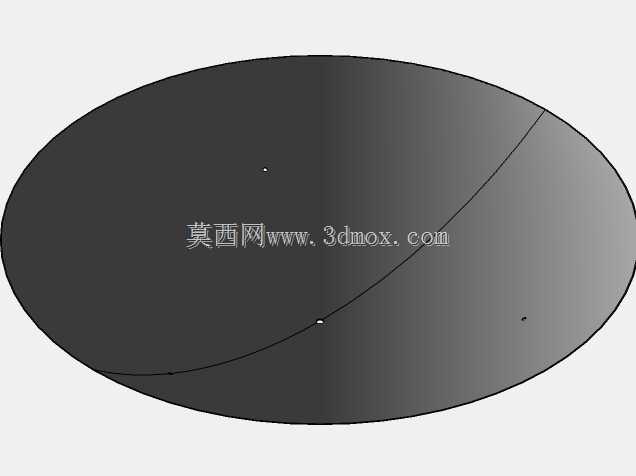

　　抛物面接收装置的核心作用是通过曲面的电磁波反射特性，将空间中传播的微弱通讯信号汇聚到焦点位置的馈源处，相比平面接收结构，其信号增益提升效果显著，在偏远地区广播电视信号覆盖、野外应急通讯站点搭建、小型气象卫星数据接收场景中应用十分广泛。从结构设计逻辑来看，整个装置的核心基准是旋转抛物面的反射面本体，建模过程中首先需要确定抛物面的焦距参数，焦距与反射面口径的比值直接决定了信号汇聚的精度，比值过小会导致馈源对反射面造成遮挡，降低有效接收面积，比值过大则会拉长支撑结构的悬臂长度，提升整体结构的风阻系数，常规民用接收场景下，焦径比控制在0.35-0.4区间时，结构性能与接收效率的平衡度最优。反射面本体采用薄壳结构设计，背部设置辐射状加强筋，

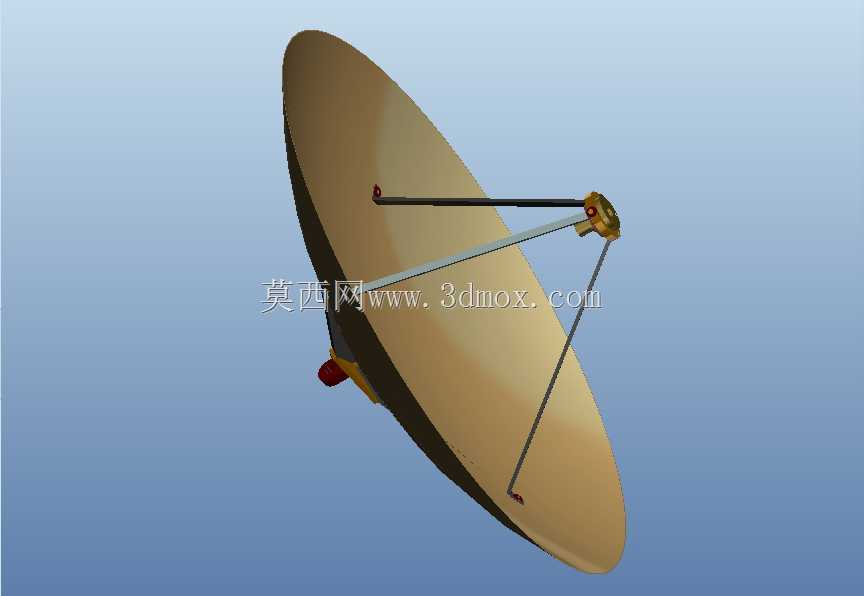

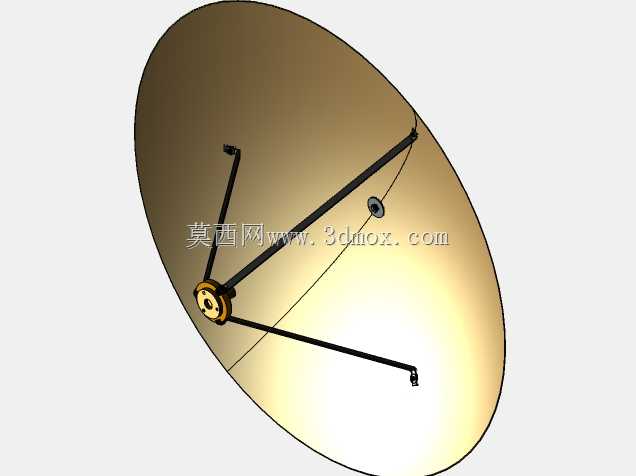

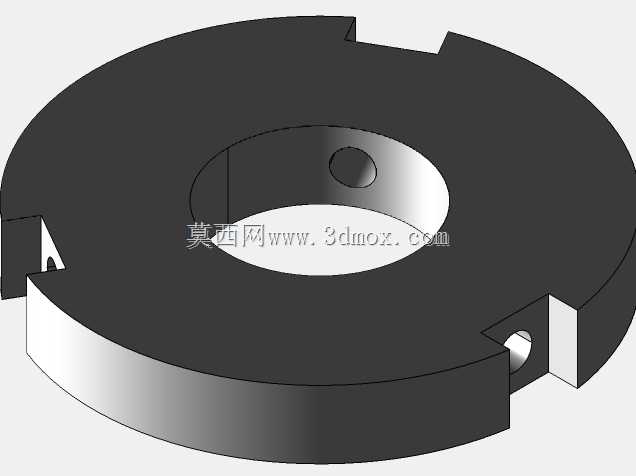

　　在保证型面精度的前提下尽可能降低整体重量，避免安装时对基座造成过大负载，同时薄壳结构的抗形变能力更强，在遭遇强风天气时，型面变形量可控制在信号接收允许的公差范围内，不会因为曲面形变导致信号焦点偏移。支撑馈源的三角支架采用不等长杆系结构，三根支杆分别从反射面边缘的三个均布安装点延伸至焦点位置，支杆与反射面的连接点设置嵌入式安装座，安装座与反射面背部的加强筋连为一体，避免连接点处出现应力集中导致反射面局部变形。支杆本身采用空心薄壁型材，在保证结构刚度的前提下减少自身对信号的遮挡面积，支杆与焦点处的馈源安装座采用铰接结构，安装调试时可小范围调整馈源的位置，抵消加工与装配过程中产生的位置误差，确保馈源相位中心与抛物面焦点完全重合。

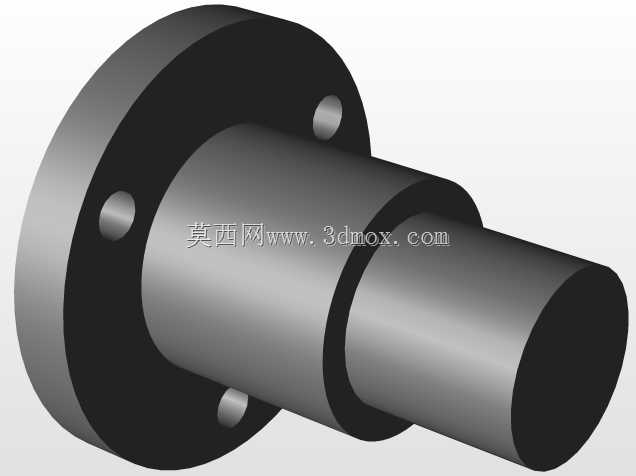

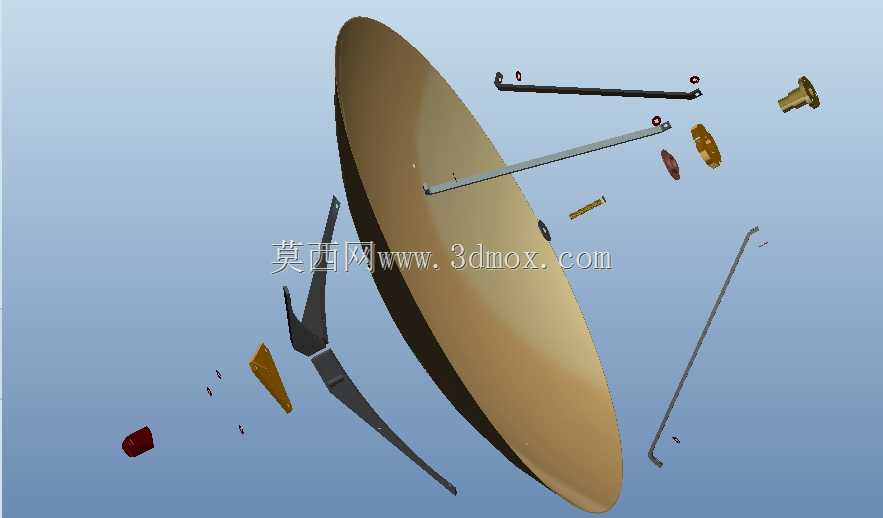

　　从安装边界来看，反射面背部中心位置设置标准方位俯仰调节基座，基座的连接法兰尺寸适配通用的卫星接收天线安装立柱，安装时可通过调节机构完成方位角0-360度旋转、俯仰角0-90度调整，满足不同轨道位置通讯卫星的信号对准需求。反射面的边缘做卷边处理，一方面提升薄壳结构的边缘刚度，避免运输安装过程中出现边缘磕碰变形，另一方面卷边结构可引导气流沿反射面表面流过，降低强风环境下的结构风载，提升户外安装的抗风能力。馈源安装座的接口采用通用标准尺寸，可适配不同频段的高频头组件，无需额外加工转接结构即可完成不同接收需求的组件更换。整个结构的装配逻辑遵循从中心到外围的顺序，首先将反射面本体与调节基座完成固定，再依次安装三根支撑支杆，

　　最后在支杆末端固定馈源安装座，整个装配过程无需特殊工装，普通安装人员按照装配指引即可完成组装，装配完成后整体结构的重心落在调节基座的中心轴线上，转动调节时不会出现偏卡问题。在型面精度控制上，建模过程中对抛物面母线的曲率做连续校验，确保整个反射面的法向指向误差不超过0.5度，保证反射后的电磁波能够准确汇聚到馈源位置，避免信号散焦导致的接收灵敏度下降。考虑到户外使用的环境适应性，所有外露的金属结构件都做了防腐涂层设计，支杆与反射面的连接位置设置绝缘垫片，避免不同金属接触产生电化学腐蚀，延长户外使用寿命。
