500KVA柴油发电机组静音外罩结构设计

　　这款500KVA发电机组外罩，主要适配搭配珀金斯柴油发动机与斯坦福交流发电机的成套机组，是户外备用电源场景下的核心防护结构件，常见于数据中心备用供电、工地临时供电、大型活动应急保电、工厂后备电源等需要隔绝机组运行噪音、防护内部构件的使用场景。从结构设计逻辑来看，整个外罩采用分体式钣金拼接结构，主体框架由加厚冷轧钢板折弯焊接成型，外部做黄黑双色静电喷塑处理，既满足户外使用的防腐蚀、耐刮蹭要求，也通过高对比度配色提升设备在作业现场的辨识度，避免无关人员误碰。外罩侧面预留了多组矩阵式通风散热格栅，格栅开孔角度经过倾斜处理，在保证通风量满足机组满负荷运行散热需求的同时，能够阻断噪音直线传播路径，配合内壁粘贴的吸音阻尼材料，

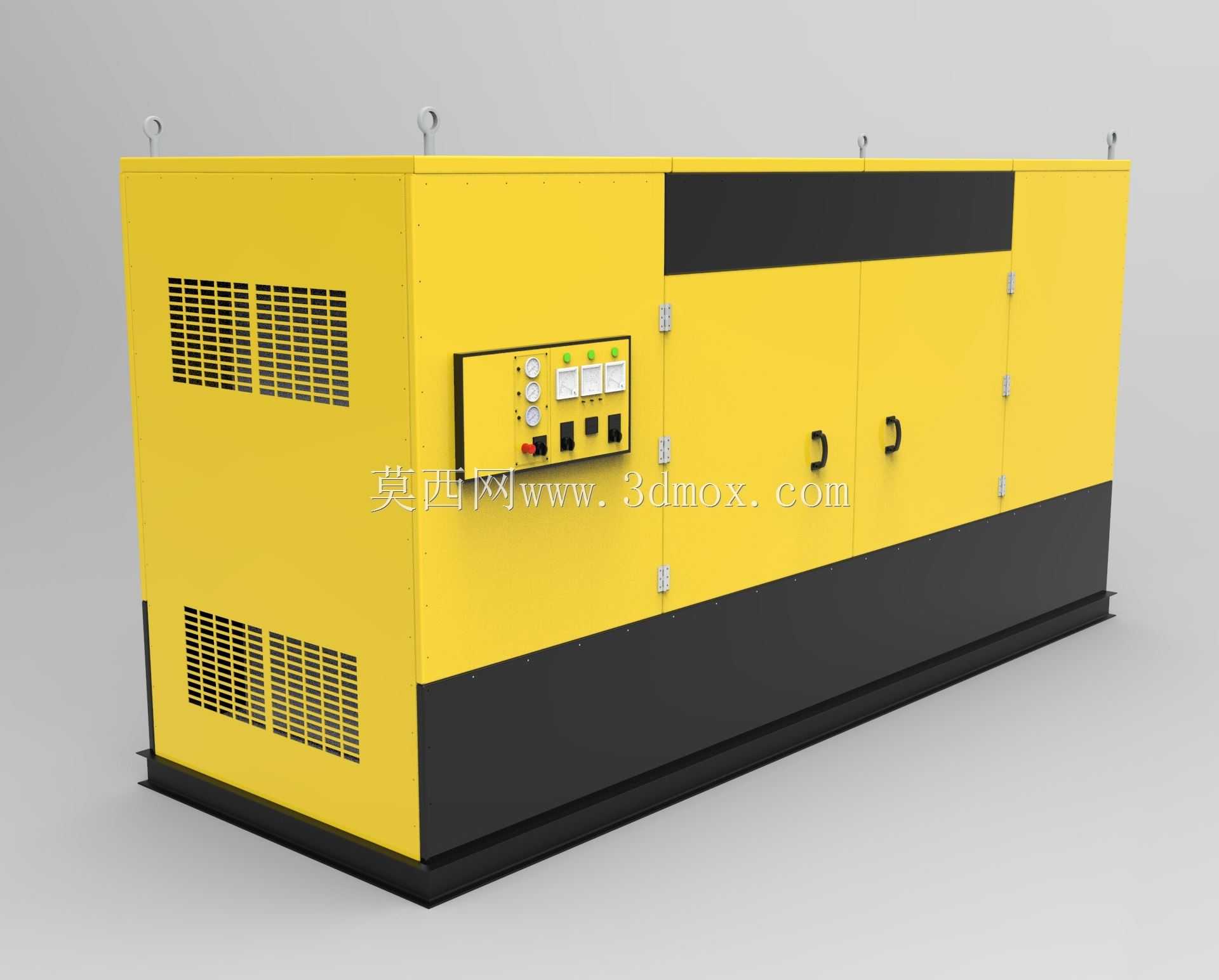

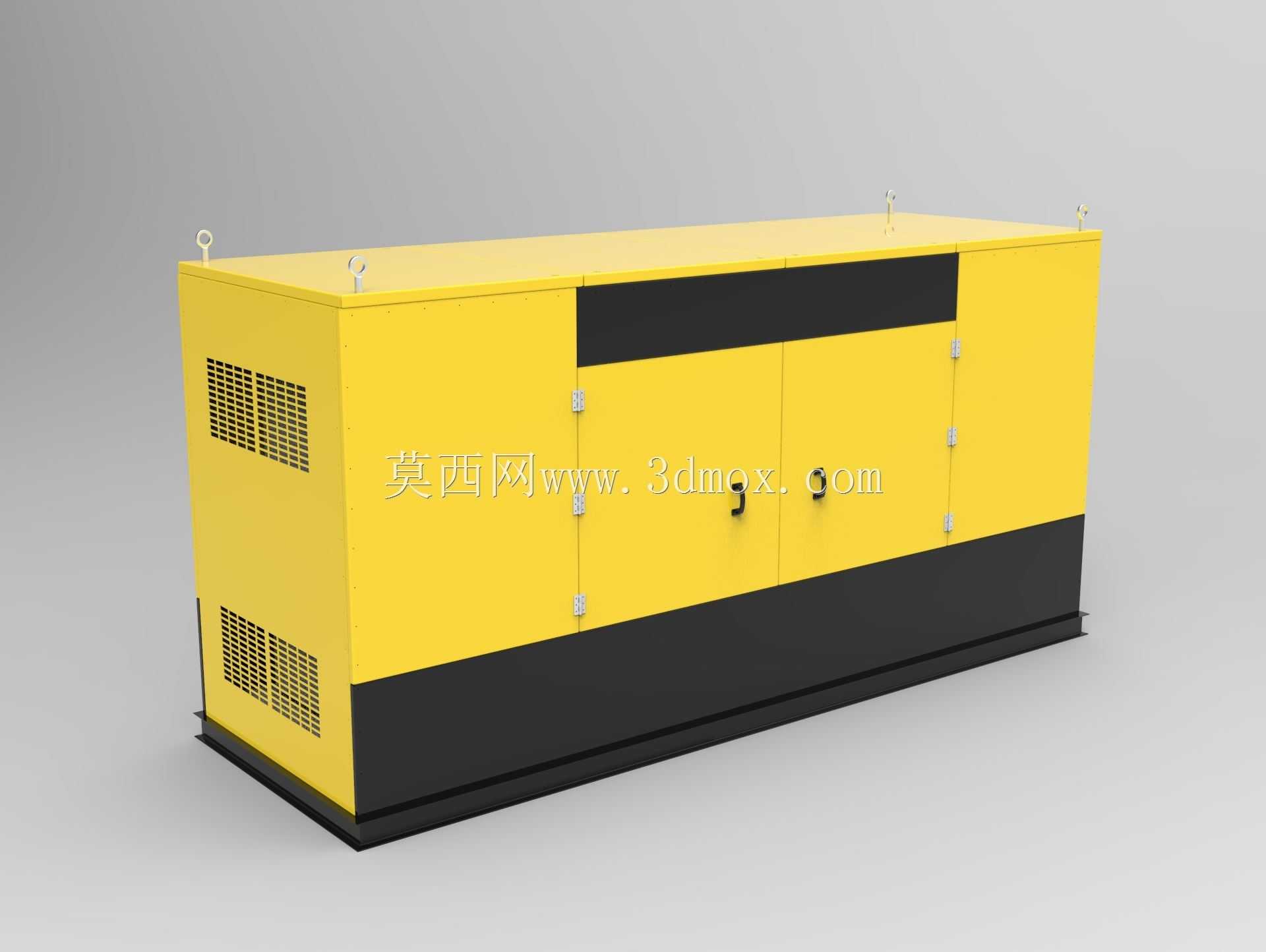

　　可将机组运行时的外传噪音控制在行业标准要求的范围内。外罩正面设置了嵌入式控制操作面板安装位，面板区域预留了仪表、按钮、开关的标准安装开孔，周边做翻边防水处理，户外雨天使用时可避免雨水渗入控制回路造成短路故障。对应机组检修门的位置，外罩设置了双开式检修门，门体采用加厚钢板配隐藏式铰链结构，门与框架贴合处粘贴连续密封胶条，既保证密封隔音效果，也可在机组维护时完全开启，留出足够的操作空间供检修人员更换三滤、检查管路、调试参数。外罩顶部均匀布置了四个吊装吊耳，吊耳位置经过重心核算，与整套机组的重心位置匹配，吊装时可保证设备平稳起吊，不会出现倾斜侧翻的风险，吊耳与外罩主体框架采用满焊连接，焊接位置做加强筋补强，

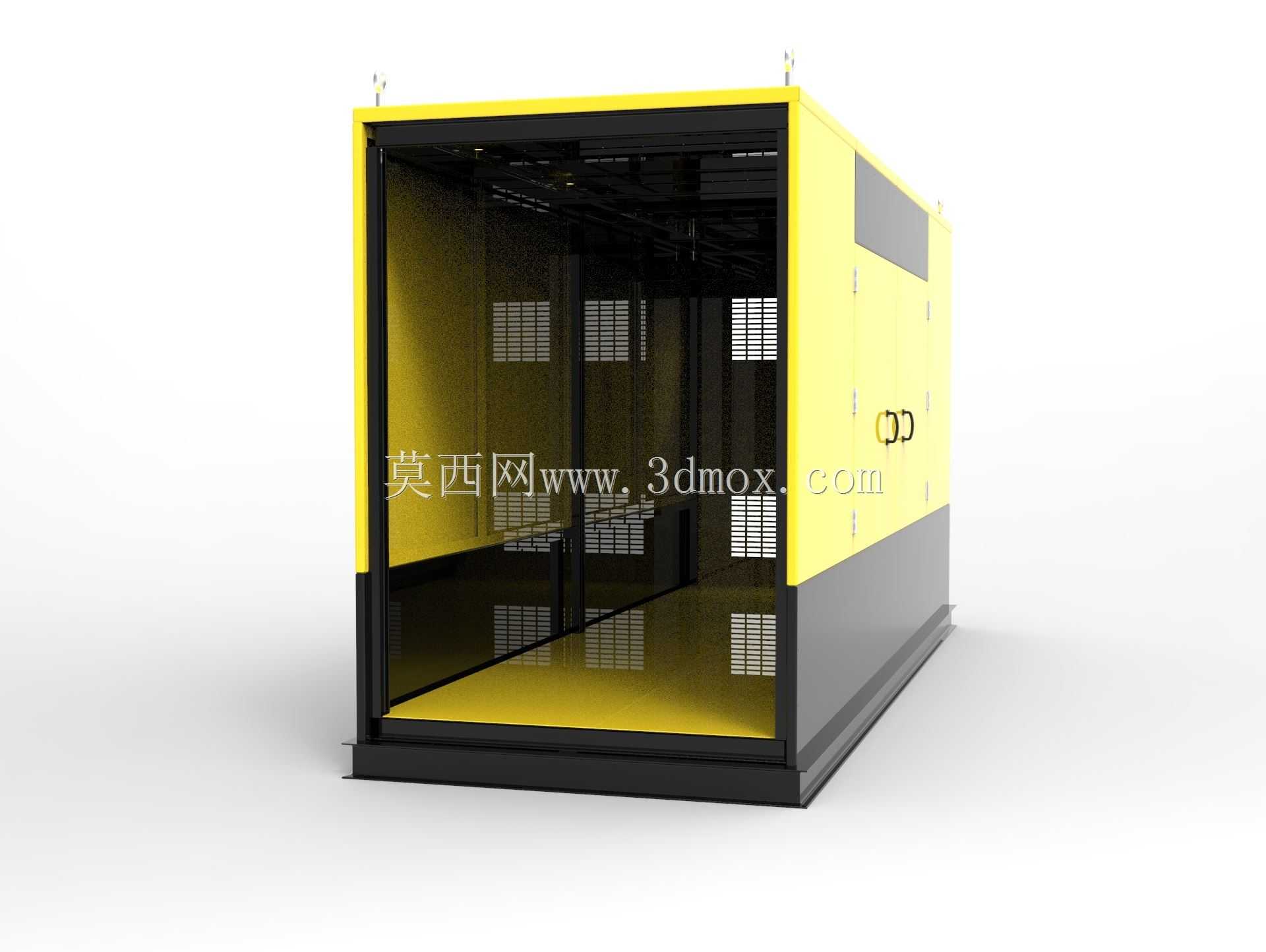

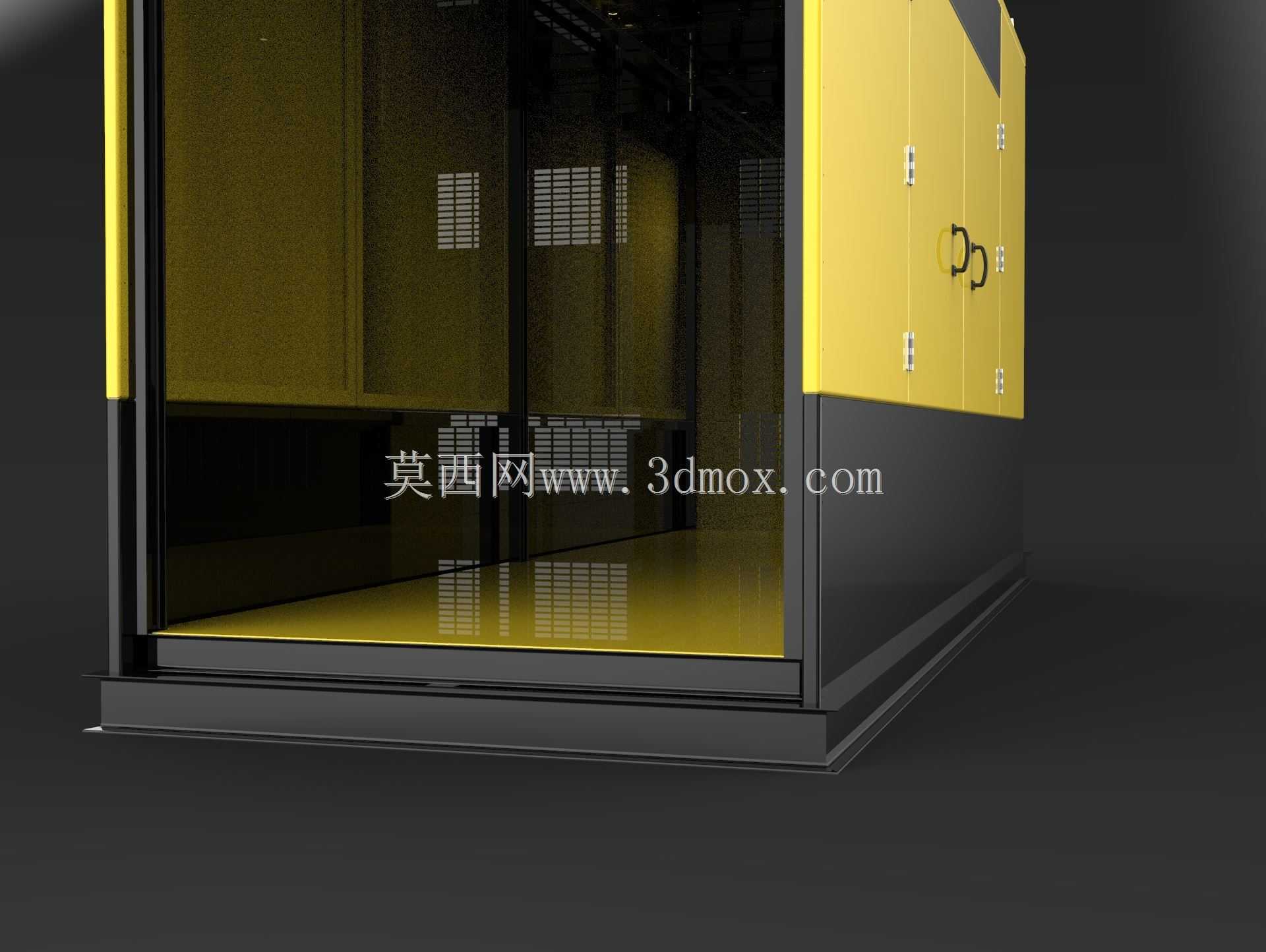

　　满足整套机组带外罩整体吊装的强度要求。外罩底部设置了与机组公共底框匹配的安装固定孔位，安装时可通过螺栓将外罩与底框牢牢锁紧，避免机组运行时的震动造成外罩共振异响，底部边缘做向内折边处理，可减少地面杂物、积水溅入外罩内部的概率。从安装边界来看，外罩整体尺寸完全包覆内部发电机组的所有外露部件，两侧预留的散热空间不小于150mm，满足机组运行时的空气对流要求，背部预留排烟管引出开孔，开孔处配耐高温密封套，可避免排烟管高温烫坏外罩钣金，同时密封排烟管与外罩之间的缝隙，减少噪音从缝隙处传出。设计过程中充分考虑了钣金加工的工艺性，所有折弯件的折弯半径均匹配常规钣金加工设备的参数，减少特殊工艺带来的加工难度，拼接处采用螺栓连接加焊接的组合方式，

　　既保证结构强度，也方便后期外罩局部损坏时的拆卸更换。外罩表面的喷塑层选用户外耐候型粉末，可适应-30℃到45℃的环境温度范围，在沿海高盐雾、内陆多粉尘的使用场景下，外罩表面不会出现短时间内锈蚀、掉漆的问题。控制操作面板区域的外罩做了内凹设计，可避免现场搬运其他物件时磕碰损坏仪表按钮，面板下方预留了电缆引出的防水格兰头安装位，方便输出电缆的接驳与密封。检修门配备了通用型工业门锁，可在设备闲置时锁闭外罩，防止无关人员随意操作机组引发安全事故。外罩上的所有通风格栅均做了去毛刺处理，避免后期安装维护时划伤作业人员，格栅内侧可按需加装防尘滤网，在多粉尘场景使用时可减少灰尘进入外罩内部附着在机组散热片上，影响机组散热效率。整体结构在设计阶段经过多次干涉校验，所有外罩部件与内部发动机、发电机、油箱、控制模块的间隙均满足安全距离要求，不会出现部件运转时摩擦外罩的问题，同时外罩的重量经过优化，在保证结构强度、隔音效果的前提下尽可能降低钣金厚度，减少整套设备的总重量，方便运输与现场就位。
