浮式河流水力发电水轮机结构设计

　　这款浮式水轮机的设计初衷，是解决无坝条件下自然河流零散水力资源的利用问题，尤其适用于偏远山区、临河村落这类无法接入集中电网、也不具备修建挡水坝条件的场景，不需要对河道做大规模改造，依托浮体结构直接布设在水流流速稳定的河段即可运行，输出5V-1A的直流电能，可直接为小型监测传感器、临河照明装置、户外应急供电点位提供稳定电力，避免了长距离拉线供电的成本与线路损耗问题。

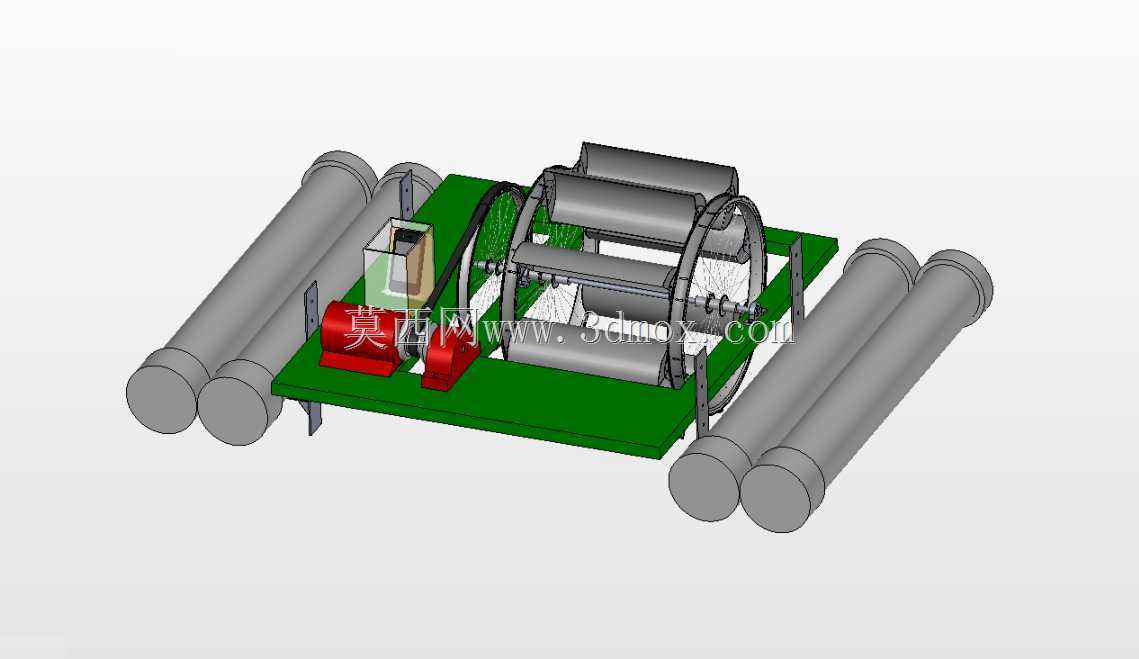

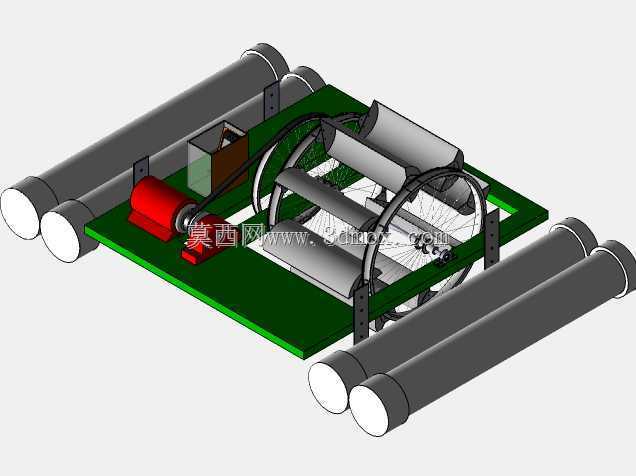

　　从结构设计逻辑来看，整套装置采用双侧浮筒作为承载基础，四个圆柱形浮筒对称布置在安装平台两侧，浮筒的长径比经过水流阻力测算确定，既保证足够的浮力托举整个发电总成与安装平台，让水轮的浸水深度始终保持在最优区间，不会因为水位涨落出现轮叶完全露出水面或者整体被淹没的情况，同时圆柱形浮筒的迎水面为圆弧曲面，能有效降低水流对浮体的正面冲击，减少装置在水流中的横向摆动幅度，不需要额外浇筑混凝土基础，只需要通过锚绳将装置固定在河道岸侧的固定桩上，就能完成布设，安装与移位都极为便捷，可根据不同季节的水流流速变化调整布设位置，适配不同河段的水力条件。

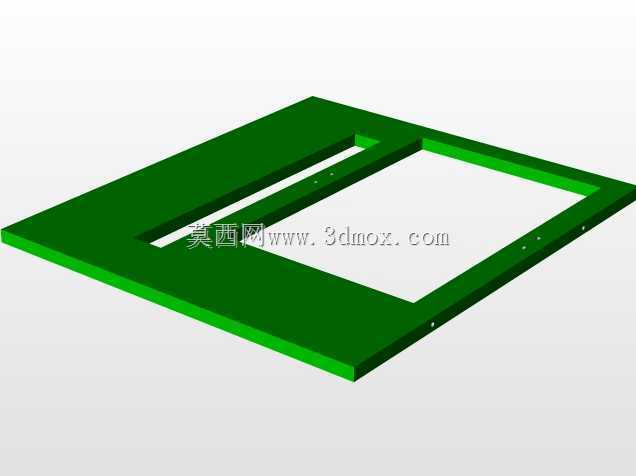

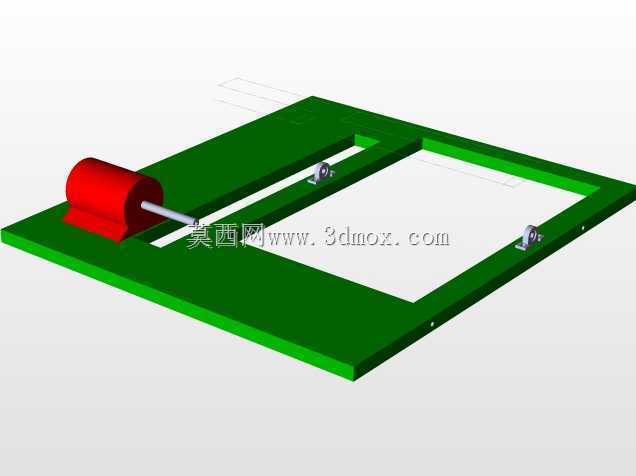

　　核心的水轮总成采用辐条式轮叶结构，轮叶沿轮圈周向均匀布置，迎水面的轮叶在水流冲击下产生周向扭矩，通过中间的传动轴将动力传递至平台上的发电模块，传动路径做了简化设计，没有设置复杂的变速齿轮组，直接匹配低转速发电模块的输入转速要求，减少了传动环节的机械损耗，同时降低了水下部件的维护难度，所有转动配合位置都做了防水密封处理，适应长期水下运行的工况，避免泥沙侵入转动副造成卡滞。安装平台采用框架式平板结构，发电模块、整流稳压模块都固定在平台上方的干燥区域，平台边缘设置了挡水边，防止浪涌溅起的水直接接触电气部件，平台上的安装位预留了足够的操作空间，日常检查、部件更换都可以直接在平台上完成，不需要将整套装置拖回岸上。

　　从安装边界来看，整套装置的宽度适配多数中小型自然河流的浅水区域布设要求，浮筒的吃水深度可根据实际河段的水深调整配重量，保证水轮浸水深度维持在轮叶高度的三分之一到二分之一之间，这个区间的水能利用效率最高，同时不会因为浸水过深增大转动阻力。布设时需要选择河道断面流速相对均匀、无大型漩涡与漂浮物堆积的河段，锚绳的长度预留足够的水位涨落余量，避免汛期水位上涨时锚绳被拉断或者装置被水流掀翻。轮叶的边缘做了圆弧钝化处理，不会对河道内的水生生物造成切割伤害，也不容易被水中的漂浮杂草缠绕，即使出现少量杂物缠绕的情况，因为轮叶转动时的离心力也能将大部分杂物甩脱，减少日常清理的频次。

　　不同于传统的固定式水轮发电机组需要拦水筑坝、对河道生态影响大、建设成本高的问题，这种浮式结构的水轮机可以实现零散水力资源的就地开发利用，单套装置的供电规模虽然不大，但可以通过多套组网的方式扩大供电容量，满足小型临河设施的用电需求，整套结构的零部件多为常规型材与标准件，加工制造成本低，普通的机械加工车间就可以完成生产制造，不需要特殊的加工工艺，后期维护的配件也容易获取，适合在有零散水力资源的区域推广使用。设计过程中对浮体的稳性做了反复校核，当水流流速在常规的自然河流流速区间内时，装置的横摇角度控制在很小的范围内，不会影响发电模块的正常运行，即使遇到短期的洪水高流速工况，装置也可以通过锚绳的缓冲抵消大部分冲击力，必要时也可以临时将装置转移到岸边，避免被洪水冲走。电气模块部分集成了整流稳压与过充保护功能，输出的电能可以直接给小型蓄电池充电，再通过蓄电池给用电设备供电，保证水流流速波动时输出的电压电流保持稳定，不会因为流速突变损坏后端连接的用电设备。
