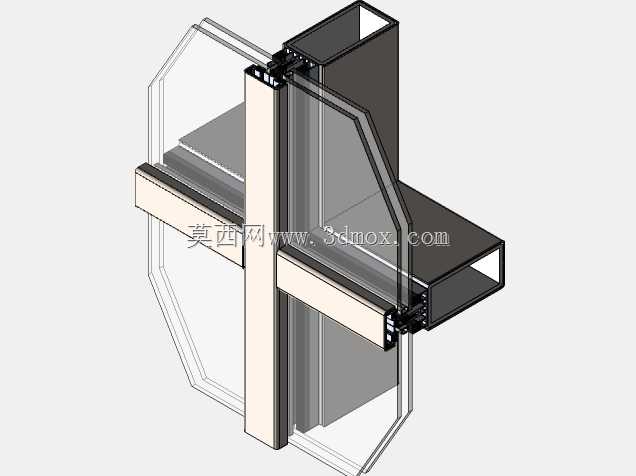

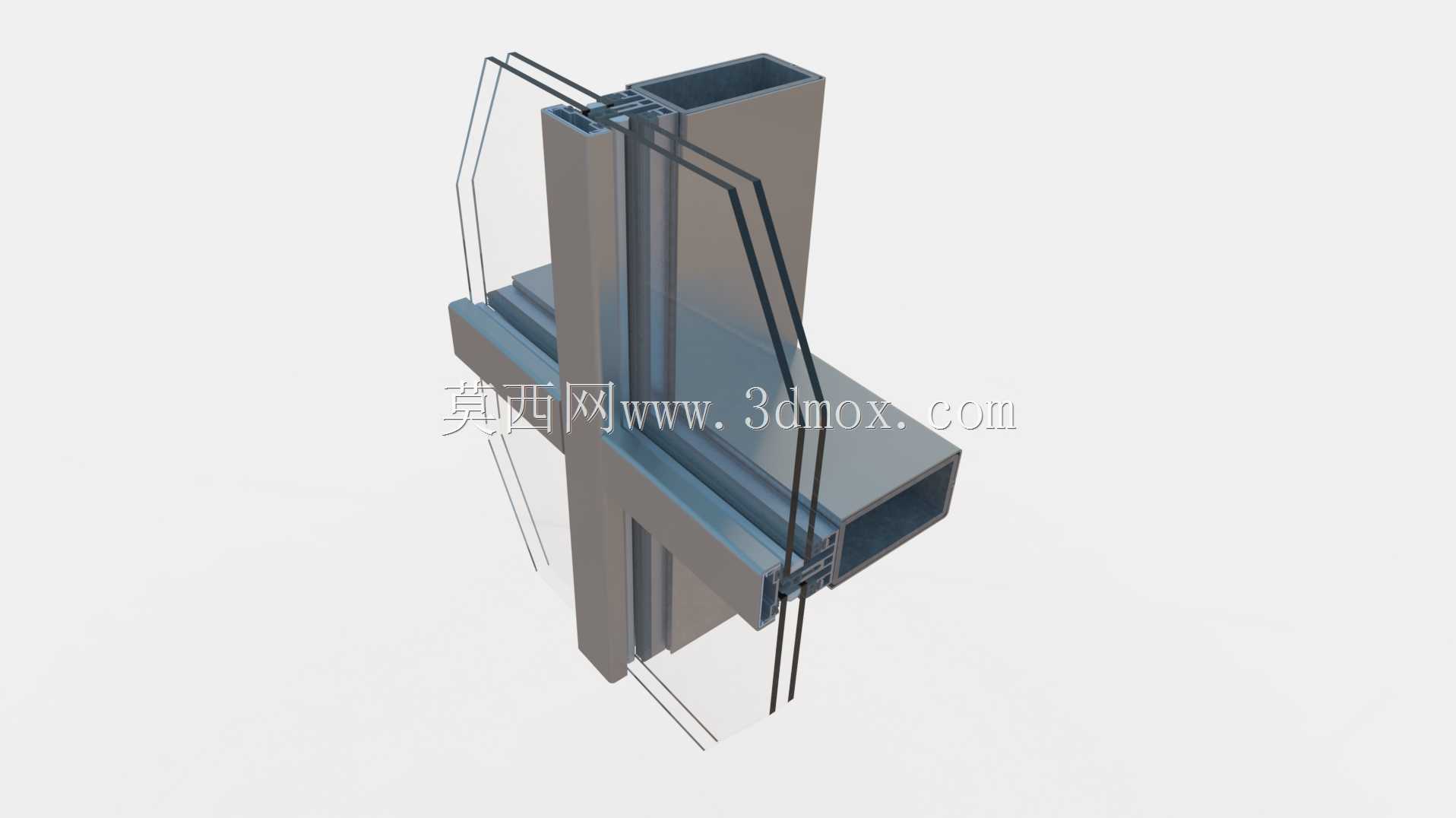

建筑幕墙十字交叉节点构造三维设计

　　在现代公共建筑外立面施工领域，幕墙十字交叉节点是决定整幅幕墙水密性、气密性与结构稳定性的核心部位，常规横竖向龙骨交接位置若处理不当，极易出现雨水渗漏、结构位移补偿不足、外观胶缝不齐等工程通病，本次呈现的节点构造正是针对大分格玻璃幕墙的十字交接场景做的细化设计。从实际应用场景来看，这类节点多用于高层写字楼、商业综合体的明框或半隐框玻璃幕墙区域，既要承受横向水平风荷载、竖向玻璃自重荷载，还要适配建筑主体结构的层间位移、温度变形带来的龙骨微动，避免应力集中导致的玻璃炸裂或密封失效。

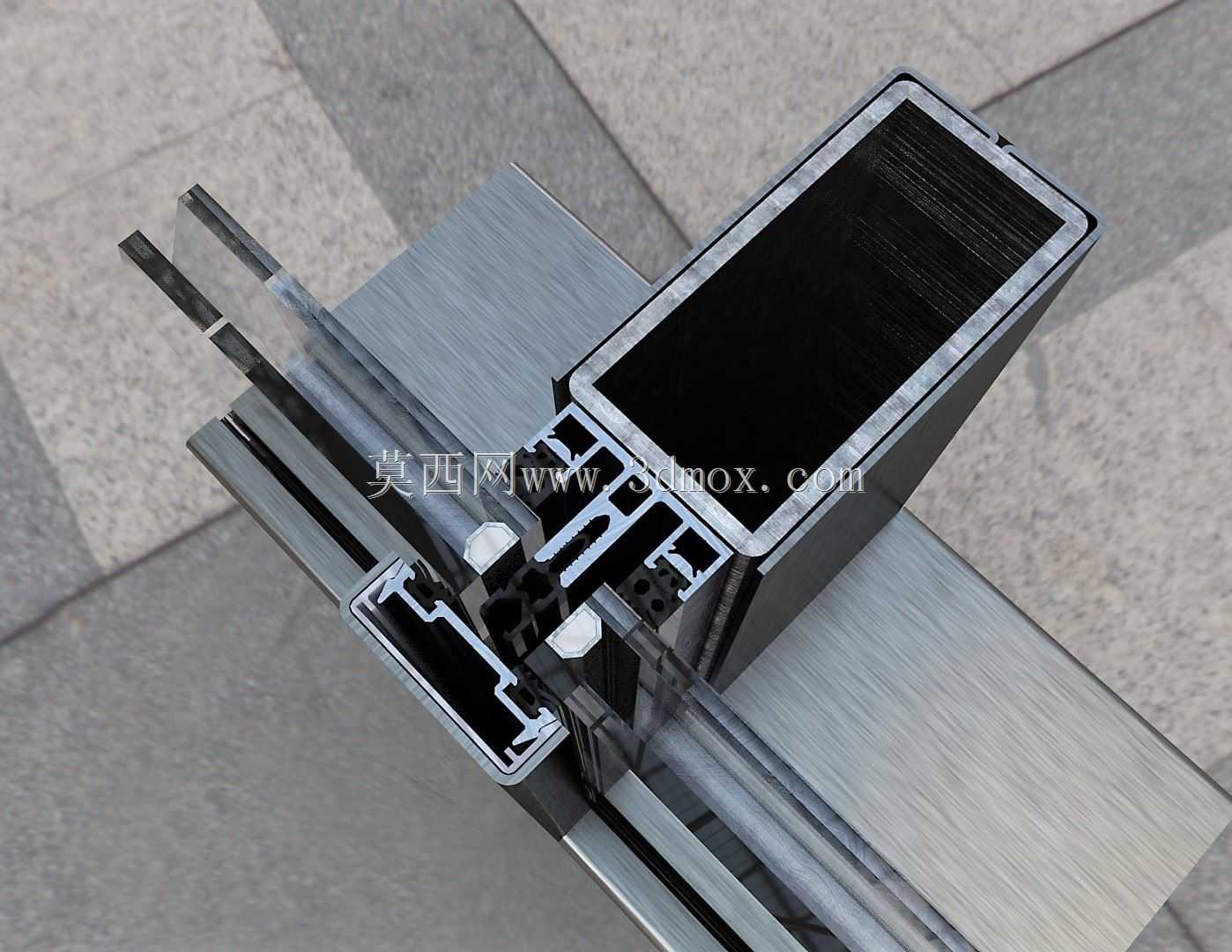

　　从功能特性上看，该节点将竖向主龙骨与横向次龙骨做了嵌入式插接设计，竖向龙骨采用通长设置的闭口铝型材腔体，保证竖向荷载的连续传递，横向龙骨通过端部的专用插件与竖向龙骨的预留卡槽配合，无需在竖向龙骨主受力壁上打穿螺栓，最大程度保留了主龙骨的截面力学性能，避免截面削弱带来的抗弯能力下降。玻璃与龙骨的接触位置设置了多道胶条密封，外侧采用耐候密封胶封堵，中间设置等压腔，内侧设置防尘密封胶条，通过等压原理实现雨水的主动疏导，避免传统单道密封在风压波动下出现的雨水倒灌问题。

　　设计思路上，整个节点优先考虑现场安装的容错性，横向龙骨与竖向龙骨的连接位置预留了2mm的安装调节间隙，可适配现场龙骨安装的累计误差，玻璃托块设置在横向龙骨的专用承托槽内，托块采用硬质尼龙材质，避免玻璃与铝型材直接硬接触导致的应力集中，同时托块位置避开了龙骨的螺栓连接区域，保证玻璃自重能够均匀传递到横向龙骨的受力截面上。节点外侧的扣盖采用分段插接设计，十字交叉位置的扣盖做了45度拼角处理，拼角位置设置定位卡扣，无需现场打钉即可固定，保证外立面胶缝顺直美观，同时扣盖与龙骨之间设置了隔热垫片，阻断金属件的热传导路径，降低幕墙的冷热桥损耗。

　　从安装边界来看，该节点适配的玻璃厚度范围为6+12A+6至8+15A+8的中空钢化玻璃，竖向龙骨的截面外轮廓尺寸为120mm×60mm，横向龙骨截面外轮廓尺寸为60mm×80mm，十字交叉位置的整体外凸尺寸距离结构面不超过180mm，可适配常规150-200mm间距的幕墙龙骨安装空间。龙骨连接插件采用6061-T6铝合金机加工成型，与铝型材龙骨的接触面积不小于1500平方毫米，保证连接位置的抗剪承载力满足8级风荷载下的受力要求。密封胶条采用三元乙丙材质，邵氏硬度控制在60±5度，胶条的压缩量设置为胶条截面高度的30%，既保证密封性能，又避免压缩量过大导致玻璃安装困难。节点的排水路径设计为横向龙骨腔体找坡1%，将渗入等压腔的雨水导向横向龙骨两端的排水孔，通过竖向龙骨的专用排水通道导出至幕墙外侧，不会在腔体内部积水导致铝型材腐蚀或冬季冻胀损坏。在实际建模过程中，所有配合面均按照实际加工公差做了偏移处理，龙骨的壁厚按照实际开模尺寸设置为3mm，所有倒角、退刀槽等工艺细节均做了还原，可直接用于幕墙节点的受力验算、加工图深化以及施工技术交底，帮助结构设计人员快速校验节点的配合间隙是否合理，提前规避现场安装可能出现的干涉问题。
