拐杖配套圆形储物置物承载结构设计

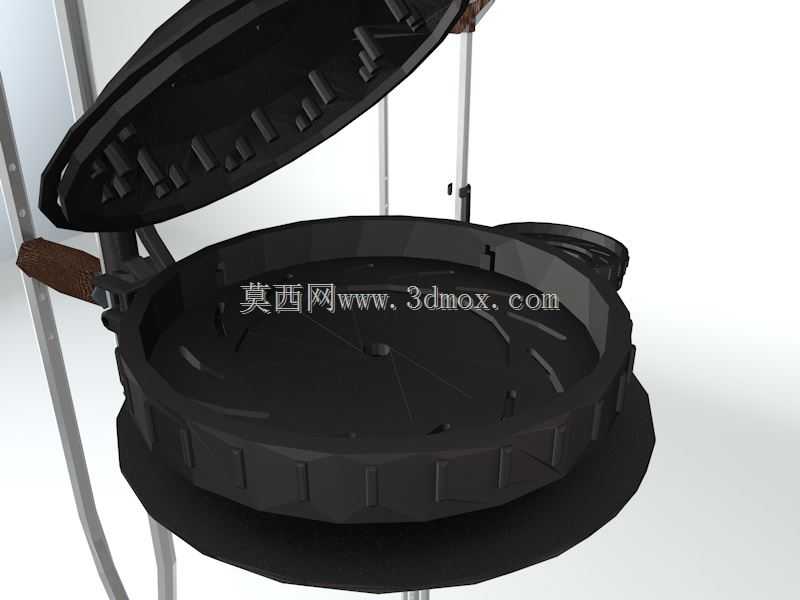

　　这款结构件是为助行拐杖开发的配套外置承载部件，核心应用场景覆盖日常出行、户外短途活动、康复训练过程中，拐杖使用者随身携带小物件的收纳需求，解决传统拐杖无储物空间，使用者需额外手持小包、或把物品塞在口袋取用不便的痛点。从结构功能来看，该部件采用上下扣合的圆形壳体设计，上盖与下壳通过侧边的铰接结构实现翻转开合，闭合状态下依靠壳体边缘的卡扣结构实现锁紧，避免行走过程中盖体意外弹开导致物品掉落。下壳内部设置有均匀分布的径向加强筋，既可以提升壳体整体的抗形变能力，避免受到磕碰时壳体开裂，也能对内部存放的物品起到一定的分隔限位作用，减少行走过程中物品在壳体内晃动产生的异响。上盖内侧同样布置有对应位置的凸起限位结构，

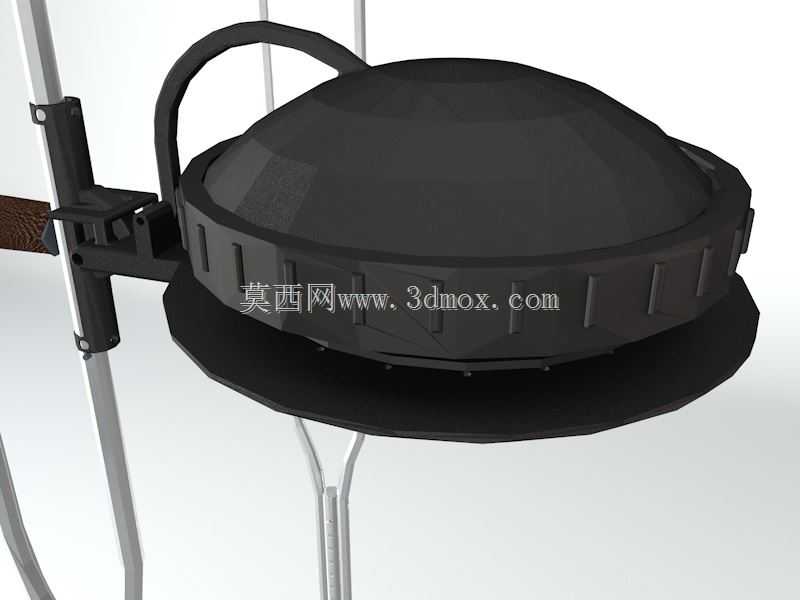

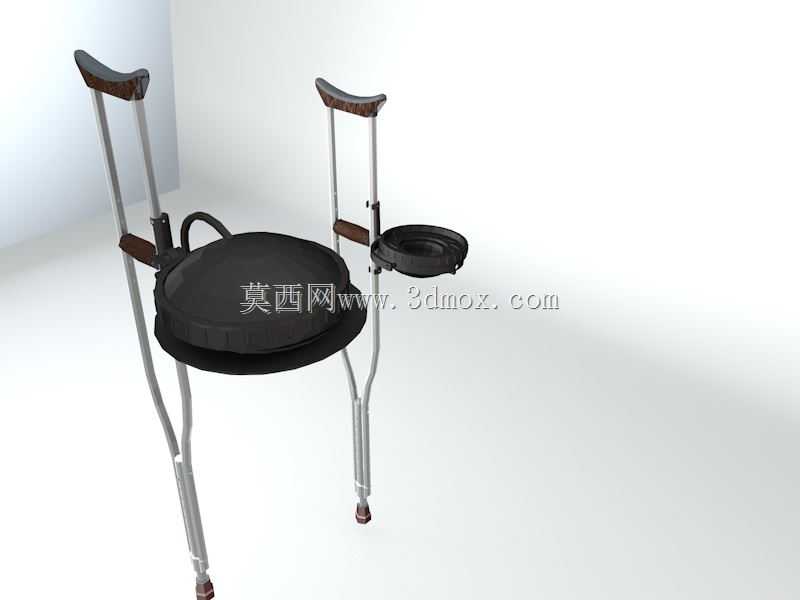

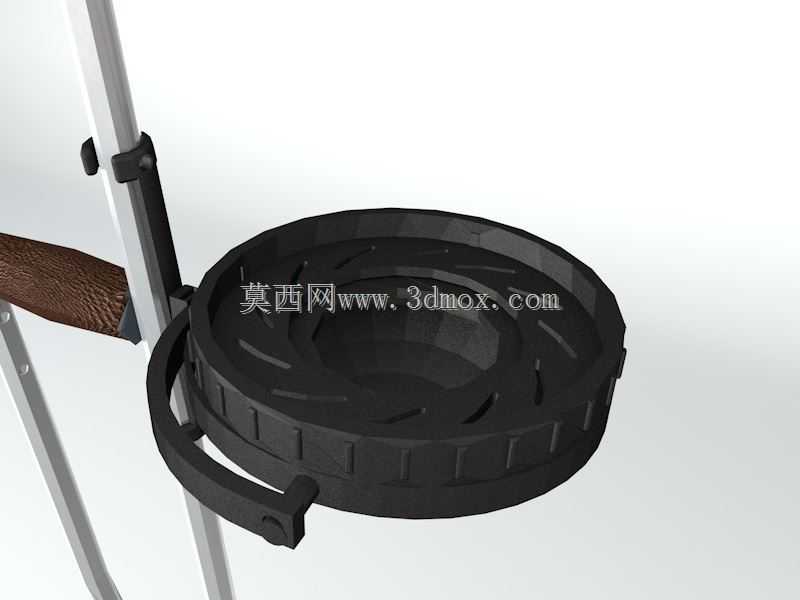

　　闭合后可以与下壳的筋位形成配合，压紧内部存放的薄型物件，避免物件窜动。从安装边界来看，该结构预留了与拐杖杆身配合的连接位，适配常规直径的金属或复合材质拐杖杆，安装位置位于拐杖中下部靠近使用者手部自然下垂可触及的高度，无需改变拐杖原有主体结构，通过卡箍式的连接结构即可完成固定，不会对拐杖原有承重结构造成强度削弱。设计过程中优先考虑了使用场景的受力特性：拐杖在使用过程中会伴随使用者的步态产生周期性的小幅振动，偶尔还会发生侧倾磕碰，因此壳体边缘做了加厚的圆角过渡处理，避免尖锐棱角在磕碰时发生崩裂，同时圆角设计也能避免剐蹭使用者衣物或肢体。壳体整体的深度控制在合理范围，既可以容纳钥匙、折叠老花镜、便携药盒、门禁卡这类日常高频携带的小物件，

　　又不会因为壳体过深导致整体重量过大，增加拐杖的额外负重，影响使用者持握的平衡感。开合结构的阻尼做了针对性调校，上盖翻开后可以保持在固定开启角度，不会因为拐杖倾斜就自动回落，方便使用者单手取放内部物品，契合拐杖使用者往往单手持拐、另一只手活动的使用状态。锁紧卡扣的按压力度设置在适合中老年使用者的力度区间，不需要过大的按压力即可解锁，同时卡扣的啮合深度足够，在常规行走振动下不会出现松脱。从结构建模的细节来看，壳体的壁厚采用均匀化设计，适配常规注塑成型的工艺要求，避免壁厚差异过大导致注塑过程中出现缩痕、翘曲等成型缺陷，筋位的厚度控制在主壁厚的0.6倍左右，防止筋位背面出现缩印影响外观。铰接位置的轴孔预留了合理的装配间隙，

　　既可以保证铰接转动的顺畅度，又不会出现过大的旷量导致盖体晃动。连接拐杖的安装位做了局部加厚处理，分散杆身与壳体连接位置的应力，避免长期使用过程中连接位出现疲劳断裂。考虑到户外使用的场景，壳体的扣合边缘设计有一圈重叠的止口结构，闭合后可以阻挡日常的小雨溅入以及灰尘进入壳体内部，保护内部存放的纸质物件、电子小物件不受潮、不沾灰。整个结构的外形采用圆润的类圆盘造型，没有向外突出的尖锐结构，在拐杖倚靠放置或者使用者行走过程中，不会勾绊周围的物体，提升使用的安全性。
